申請日2013.12.16
公開(公告)日2015.06.17
IPC分類號C02F1/461
摘要
本發明公開了一種紙箱印刷堿性廢水處理裝置，包括以陽離子膜分隔的電解池、陽電極、陰電極、直流電發生器、過濾泵和過濾裝置;其中，在以陽離子膜分隔的電解池中，陽離子膜將電解池切分成陰陽兩個電解池，所述陽電極設置于陽電解池中，陰電極設置于陰電解池中，直流電發生器的陽極接所述陽電極，直流電發生器的陰極接所述陰電極，所述過濾泵的一端與陰電解池連接，過濾泵的另一端與過濾裝置連接，過濾裝置與平版印刷版材的顯影處理裝置中的沖洗單元連接。本裝置結構簡單、易于操作，經處理后的廢水能達到與新水相同的質量，可以保持長周期使用。
權利要求書

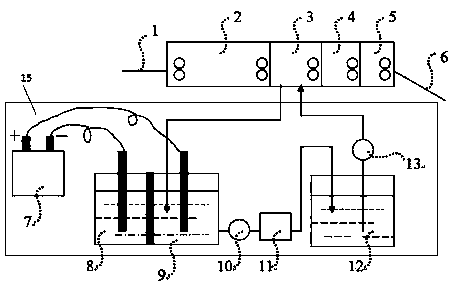

1.一種紙箱印刷堿性廢水處理裝置，其特征在于:包括以陽離子膜(14)分隔的電解池、陽電極、陰電極、直流電發生器(7}、過濾泵(10)和過濾裝置(11);其中，在以陽離子膜(14)分隔的電解池中，陽離子膜(14)將電解池切分成陰陽兩個電解池，所述陽電極設置于陽電解池(9)中，陰電極設置于陰電解池(8)中，直流電發生器(7)的陽極接所述陽電極，直流電發生器(7)的陰極接所述陰電極，所述過濾泵(10)的一端與陰電解池(8)連接，過濾泵(10)的另一端與過濾裝置(11)連接，過濾裝置(11)與平版印刷版材的顯影處理裝置中的沖洗單元(3)連接。
2.根據權利要求1所述的一種紙箱印刷堿性廢水處理裝置，其特征在于:還包括清水貯存槽(12)和清水供給泵(13)，所述過濾裝置(11)與清水貯存槽(12)連接，清水貯存槽(12)經清水供給泵(13)與所述沖洗單元(3)連接。
3.根據權利要求1或2所述的一種紙箱印刷堿性廢水處理裝置，其特征在于:還包括有pH值自動監測儀、電導自監測儀和溫度傳感器，其中，pH值自動監測儀、電導自監測儀和溫度傳感器安裝在陽電解池中。
4.根據權利要求1所述的一種紙箱印刷堿性廢水處理裝置，其特征在于:陰陽極的電極材料均選自導電性良好的隋性電極或活潑金屬電極。
5.根據權利要求4所述的一種紙箱印刷堿性廢水處理裝置，其特征在于:優選的電極材料為石墨、銅、鉑、金屬鍍層電極、合金電極、鋁、鐵、或欽。
6.根據權利要求4所述的一種紙箱印刷堿性廢水處理裝置，其特征在于:所述的惰性電極具體是指石墨、銅、銀、鉑、金電極、導電性合金材料電極、導電金屬表面鍍稀有金屬材料的電極。
7.根據權利要求4所述的一種紙箱印刷堿性廢水處理裝置，其特征在于:所述的活潑金屬電極具體是指用鋁、鋅、鐵、錫、鉛或欽。
8.根據權利要求1所述的一種紙箱印刷堿性廢水處理裝置，其特征在于:所述直流電發生器(7)的電壓為50V以下。
9.根據權利要求1所述的一種紙箱印刷堿性廢水處理裝置，其特征在于:過濾處理的裝置選擇線繞式濾芯過濾器或者袋式過濾器，過濾精度在50u以下。
說明書
紙箱印刷堿性廢水處理裝置
技術領域
本發明涉及在使用堿性顯影液進行顯影處理的平版印刷版材制版過程中，對顯影后的沖版廢水進行處理設備技術領域。
背景技術
膠印平版印刷版材制版涉及曝光和顯影處理兩道工序，曝光是采用受控制的特定光線或輻射作用于平版印刷版材，從而在平版印刷版材的表面成像涂層材料上形成潛影。經過曝光之后的平版印刷版材，表面涂層材料的曝光區域和未曝光區域在相應的顯影液中具有不同的溶解特性，因而可以使用相應顯影液對曝光之后的平版印刷版材進行顯影處理，在平版印刷版材上形成所需圖案。
若平版印刷版材的表面涂層材料在曝光之后，在相應顯影液中的溶解速度變得更慢，則顯影過程中，未曝光區域的涂層材料會被顯影液溶解，這樣的涂層材料具有陰圖成像的特性;反之，若表面涂層材料在曝光之后，在顯影液中的溶解速度變得更快，顯影過程中，曝光區域的涂層材料會被顯影液溶解，這樣的涂層材料具有陽圖成像的特性。大部分顯影過程是使用堿性顯影液溶解去除平版印刷版材表面不需要的涂層材料，從而在版材表面形成所需要的圖文區域及非圖文區域。
目前，上述顯影過程一般都是采用自動顯影機來進行的。使用自動顯影機顯影，一般順序包括顯影、水洗、上膠、烘干這幾道工序，這些工序在一套連續的顯影設備上自動完成。顯影過程是在自動顯影機的顯影段完成的，曝光后的平版印刷版材，表面不需要的涂層材料在該顯影段被溶解進入顯影槽，顯影槽內盛裝的是顯影液(一般為含硅酸鹽或苛性堿的堿性顯影液)，堿性顯影液在顯影槽內被循環使用，直至壽命耗盡，再更換新的顯影液。自動顯影的第二步為水洗過程，使用清水沖洗版面，去除版面殘留的堿性顯影液以及少量溶解在堿性顯影液中的涂層材料。為了保證清洗質量，大多數情況下，清洗印版后的廢水是直接排放。平版印刷版材在水洗完成后需要進行保膠處理，在印版表面涂上一薄層保護膠，防止印版在上印刷機之前被氧化或者沾灰塵。自動顯影最后一步，一般是采用熱風將版面殘余水分吹干。
本發明主要涉及自動顯影的第二步，即版面清洗過程。更準確地說，是要對清洗版面后的廢水進行處理，達到去除雜質，循環使用的目的。
目前，也有一些自動顯影機在設計上考慮了顯影清洗廢水的循環使用問題，基本的做法是將清洗后的廢水進行收集，補充一定比例的新水，然后通過簡單的濾芯過濾，進行再次利用。這種的方式在實際使用過程中存在很多問題，很難達到廢水循環利用的效果。這是因?yàn)殡S著顯影的進行，清洗廢水中可溶性雜質變得越來越多，一些沉降物逐漸在廢水回收槽中附著與累積，造成循環水以及循環水槽越來越臟，嚴重影響生產，因而很少有人在使用這些自動顯影機所附帶的廢水循環使用的功能。
處理沖版廢水中的雜質，一般的操作方式是讓溶解在廢水中的雜質形成沉淀，然后采用過濾方式除去沉淀物。最簡單的處理方式是使用酸性中和劑調節廢水pH值至7-9, 使得雜質在廢水中變得不溶，從而形成沉淀物析出來。為了形成粒度更大的沉淀物以方便后繼的沉降或過濾，還可添加其他凝聚劑或過濾助劑。
發明內容
為解決上述技術問題，本發明提出了一種在使用堿性顯影液進行顯影處理的平版印刷版材制版過程中，對顯影后的沖版廢水進行電化學處理的裝置，能夠達到對顯影沖版廢水進行循環利用，節約用水的目的，本裝置結構簡單、易于操作，經處理后的廢水能達到與新水相同的質量，可以保持長周期使用。
本發明是通過采用下述技術方案實現的:
一種平版印刷版材的堿性顯影沖版廢水處理方法，其特征在于包括以下步驟:
(1)在以陽離子膜分隔的電解池中，通過直流電的作用，堿性顯影沖版廢水在電解池的陽極部位進行電解，產生酸或金屬離子，中和堿性顯影沖版廢水中的堿或堿性鹽，使堿性鹽與溶解在堿性顯影沖版廢水的有機樹脂及著色染料一道形成沉淀物;
(2)對所形成的沉淀物進行過濾處理;
(3)經過過濾處理后的清水返回顯影沖洗單元進行循環利用。
更具體的，在以陽離子膜分隔的電解池中，陽離子膜將電解池切分成陰陽兩個電解池，顯影機沖版廢水排放進入陽電解池并在陽電解池進行電解處理;陰電解池則起輔助電解作用，在陰電解池中加入自來水或者是顯影機沖版廢水;使用直流電作用于陰陽電解池的兩極，陽電解池中的電極接直流電的陽極，陰電解池中的電極接直流電的陰極;
一種平版印刷版材的顯影處理方法，包括對膠印平版印刷版材進行顯影處理的步驟，對顯影后的印刷版材進行沖洗處理的步驟，對沖洗后的印刷版材進行保膠及烘干處理的步驟，其特征在于:還包括對堿性顯影沖版廢水處理的方法，該方法包括:
(1)在以陽離子膜分隔的電解池中，通過直流電的作用，堿性顯影沖版廢水在電解池的陽極部位進行電解，產生酸或金屬離子，中和堿性顯影沖版廢水中的堿或堿性鹽，使堿性鹽與溶解在堿性顯影沖版廢水的有機樹脂及著色染料一道形成沉淀物;
(2)對所形成的沉淀物進行過濾處理;
(3)經過過濾處理后的清水返回所述對顯影后的印刷版材進行沖洗處理的步驟進行循環利用。
一種紙箱印刷堿性廢水處理裝置，其特征在于:包括以陽離子膜分隔的電解池、陽電極、陰電極、直流電發生器、過濾泵和過濾裝置;其中，在以陽離子膜分隔的電解池中，陽離子膜將電解池切分成陰陽兩個電解池，所述陽電極設置于陽電解池中，陰電極設置于陰電解池中，直流電發生器的陽極接所述陽電極，直流電發生器的陰極接所述陰電極，所述過濾泵的一端與陰電解池連接，過濾泵的另一端與過濾裝置連接，過濾裝置與平版印刷版材的顯影處理裝置中的沖洗單元連接。
進一步的，還包括清水貯存槽和清水供給泵，所述過濾裝置與清水貯存槽連接，清水貯存槽經清水供給泵與所述沖洗單元連接。
還包括有pH值自動監測儀、電導自監測儀和溫度傳感器，其中，pH值自動監測儀、電導自監測儀和溫度傳感器安裝在陽電解池中。
陰陽極的電極材料均選自導電性良好的隋性電極或活潑金屬電極。
優選的電極材料為石墨、銅、鉑、金屬鍍層電極、合金電極、鋁、鐵、或欽。
所述的惰性電極具體是指石墨、銅、銀、鉑、金電極、導電性合金材料電極、導電金屬表面鍍稀有金屬材料的電極(如欽鍍銥電極)。
所述的活潑金屬電極具體是指用鋁、鋅、鐵、錫、鉛或欽。
所述直流電的電壓為50V以下。
過濾處理的裝置選擇線繞式濾芯過濾器或者袋式過濾器，過濾精度在50u以下。
一種平版印刷版材的顯影處理裝置，包括顯影單元、沖洗單元、保膠單元和烘干單元，其特征在于:還包括堿性顯影沖版廢水處理裝置，堿性顯影沖版廢水處理裝置包括以陽離子膜分隔的電解池、陽電極、陰電極、直流電發生器、過濾泵和過濾裝置;其中，在以陽離子膜分隔的電解池中，陽離子膜將電解池切分成陰陽兩個電解池，所述陽電極設置于陽電解池中，陰電極設置于陰電解池中，直流電發生器的陽極接所述陽電極，直流電發生器的陰極接所述陰電極，所述過濾泵的一端與陰電解池連接，過濾泵的另一端與過濾裝置連接，過濾裝置與所述沖洗單元連接。
進一步的，還包括清水貯存槽和清水供給泵，所述過濾裝置與清水貯存槽連接，清水貯存槽經清水供給泵與所述沖洗單元連接。
還包括有pH值自動監測儀、電導自監測儀和溫度傳感器，其中，pH值自動監測儀、電導自監測儀和溫度傳感器安裝在陽電解池中。
在所述顯影單元的一側設置有導向板，在所述烘干單元的一側設置有收版裝置。
所述堿性顯影沖版廢水處理裝置外接在平版印刷版材的顯影處理裝置上，或者設置成堿性顯影沖版廢水處理裝置與平版印刷版材的顯影處理裝置一體化結構。
與現有技術相比，本發明的有益效果表現在:
1、采用如本發明所述的紙箱印刷堿性廢水處理裝置，相對于現有技術，創造性的提出了將電解的原理應用到對沖版廢水的處理的技術領域中來，徹底解決了現有技術中所存在的“靠輔助添加化學藥品，析出沉淀，進行過濾的方式處理沖版廢水，使用現有方法，需要控制添加化學藥品的種類及藥品添加量，在廢水處于循環流動的情況下，沉淀效果往往并不十分理想，另一方面，現有方法避免不了廢水中可溶性離子濃度的累積，導致廢水電導率不斷提高，以至無法繼續使用等”的技術問題，并達到了使沖版廢水去除雜質，循環使用的目的，本發明使用離子膜電解的方式，操作簡單，維護方便，經處理后的廢水達到與新水相同的質量，可以保持長周期使用。
2、本發明中，所采用的電極材料優選為石墨、銅、鉑、金屬鍍層電極、合金電極、鋁、鐵、欽，在具體使用過程中，上述材質的電機材料不易受腐蝕，使用壽命長，電解效果更好。
3、本發明中，直流電發生器的電壓選擇在50V，進一步保證了操作人員的人身安全。
4、本發明中，所采用的過濾裝置的過濾精度在50u以下，能夠達到最好的過濾效果，且為減輕過濾負擔，避免濾芯或?yàn)V袋過快堵塞，可以不定期將陽電極材料取出來，去除表面的沉淀物質。
5、本發明中，紙箱印刷堿性廢水處理裝置還包括有清水貯存槽和清水供給泵，這樣當電解池中被過濾處理后的清水可暫時被貯存在清水槽中，以方便平版印刷版材的顯影處理裝置的定量使用。
6、本發明中，采用pH值自動監測儀、電導自監測儀和溫度傳感器，便于對廢水處理過程的監測和控制，可以通過控制廢水pH值或電導，關閉電解電源的方式來達到節約用電的目的。但在實際實驗過程發現，當陽電解池水質接近中性，即pH接近7時，陽電解池中經處理后的廢水電導率往往很低，從而使用導電性大幅下降，電解進行很緩慢，達到自動節省能源的目的。
