申請日2014.02.08

　　公開(公告)日2014.07.02

　　IPC分類號A01K63/04; C02F7/00

　　摘要

　　本實用新型涉及一種用于水處理的霧化曝氣增氧裝置，其特征在于它包括空心殼體、隔板、噴水管、進氣管和進水管;隔板設置在空心殼體中，隔板將空心殼體的內腔分割成上空腔和下空腔;在上空腔的空心殼體的側壁上設有與上空腔相通的若干進氣管;在下空腔的空心殼體的側壁上設有與下空腔相通的若干進水管;若干噴水管設置在空心殼體的上空腔中，噴水管上端伸出到空心殼體外，噴水管下端穿過隔板伸入到下空腔中與下空腔相通，在上空腔中的噴水管的側壁上設有一進水孔。本實用新型具有增氧效果好、結構簡單、不易堵塞和制造成本低的優點。

　　權利要求書

　　1.一種用于水處理的霧化曝氣增氧裝置，其特征在于它包括空心殼體、隔板、噴水管、進氣管和進水管;隔板設置在空心殼體中，隔板將空心殼體的內腔分割成上空腔和下空腔;在上空腔的空心殼體的側壁上設有與上空腔相通的若干進氣管;在下空腔的空心殼體的側壁上設有與下空腔相通的若干進水管;若干噴水管設置在空心殼體的上空腔中，噴水管上端伸出到空心殼體外，噴水管下端穿過隔板伸入到下空腔中與下空腔相通，在上空腔中的噴水管的側壁上設有一進水孔。

　　2.根據權利要求1所述的用于水處理的霧化曝氣增氧裝置，其特征在于噴水管下端呈喇叭狀。

　　3.根據權利要求1所述的用于水處理的霧化曝氣增氧裝置，其特征在于還包括出液管，出液管設置在噴水管內，出液管一端與噴水管的進水孔連通，出液管另一端為傾斜口，傾斜口的傾斜面朝向噴水管的上端。

　　說明書

　　一種用于水處理的霧化曝氣增氧裝置

　　技術領域

　　本實用新型涉及一種增氧裝置，尤其涉及一種一種用于水處理的霧化曝氣增氧裝置。

　　背景技術

　　目前，在污水處理和水產人工養殖過程的曝氣增氧工藝，是由鼓風、壓縮機械運轉產生的氣流，通過安裝在水底微孔曝氣管或膜式曝氣盤分割成大小不一的氣泡，把空氣中的氧分子轉移到水體中，以增加水體中溶解氧的濃度。但是，由于空氣的密度低，當氣泡離開微孔曝氣管或膜式曝氣盤的氣孔時，氣泡會立即隨水體的浮力上升，影響氧分子的充分轉移，也不能形成橫向的水流，影響增氧效果;且這兩種曝氣器具還存在著微孔曝氣管易堵塞、膜式曝氣盤易破損、鼓風機壓縮機運行噪聲大、安裝復雜造價較高等弊病，阻礙著微孔增氧技術的普遍推廣使用。

　　發明內容

　　針對上述缺點，本實用新型的目的在于提供一種增氧效果好、結構簡單、不易堵塞、制造成本低的用于水處理的霧化曝氣增氧裝置。

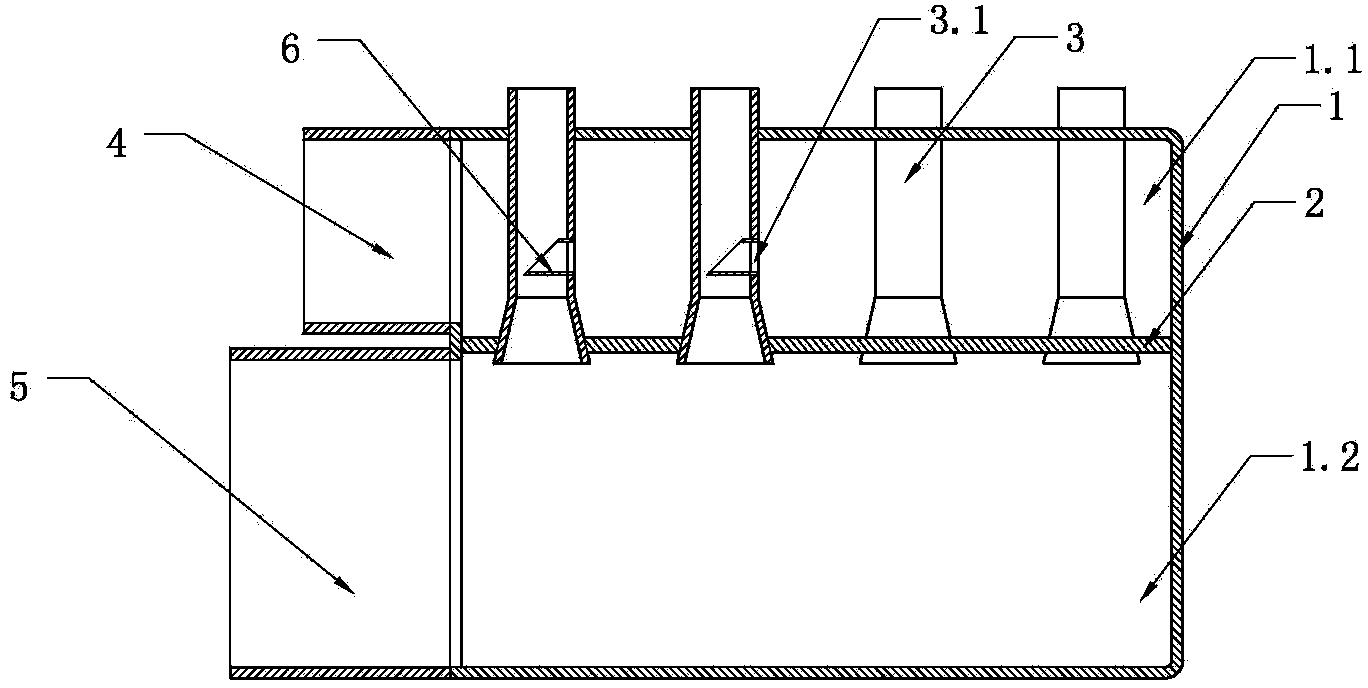

　　本實用新型的技術內容為，一種用于水處理的霧化曝氣增氧裝置，其特征在于它包括空心殼體、隔板、噴水管、進氣管和進水管;隔板設置在空心殼體中，隔板將空心殼體的內腔分割成上空腔和下空腔;在上空腔的空心殼體的側壁上設有與上空腔相通的若干進氣管;在下空腔的空心殼體的側壁上設有與下空腔相通的若干進水管;若干噴水管設置在空心殼體的上空腔中，噴水管上端伸出到空心殼體外，噴水管下端穿過隔板伸入到下空腔中與下空腔相通，在上空腔中的噴水管的側壁上設有一進水孔。

　　為提高噴水管的噴水效果，噴水管下端呈喇叭狀。

　　為提高水氣混合液從噴水管中流出效率，還包括出液管，出液管設置在噴水管內，出液管一端與噴水管的進水孔連通，出液管另一端為傾斜口，傾斜口的傾斜面朝向噴水管的上端。

　　本實用新型與現有技術相比所具有的優點是能使空氣和水充分混合，具有增氧效果好、結構簡單、不易堵塞和制造成本低的優點。
