申請日2014.01.15

　　公開(公告)日2014.05.28

　　IPC分類號C02F3/34; C25C1/12

　　摘要

　　本發明公開了一種用微生物燃料電池從含銅廢水中回收單質銅的方法，包括以下步驟：①構建雙室MFC反應器，包括陰極室和陽極室，兩極室之間由質子交換膜隔離，雙室MFC反應器還包括數據采集系統;MFC陽極菌種的馴化培養;向陽極室內通入陽極底物、步驟②馴化培養后的陽極菌種和磷酸鹽緩沖溶液，陽極底物的COD值大于850mg/L，陽極菌種與陽極底物的體積比為1∶8～14;向陰極室通入含銅廢水溶液作為陰極液;當MFC產生的電流密度為0.1～4.5mA·m-2時，在陰極有古銅色的物質析出，運行190h～400h后取出陰極，用毛刷將陰極上的古銅色的沉積物刮入產品收集器中，產品經X射線衍射儀檢測其為單質銅。

　　權利要求書

　　1.一種用微生物燃料電池從含銅廢水中回收單質銅的方法，其特征在于包括以下步驟：

　�、贅�(gòu)建雙室MFC反應器，包括陰極室和陽極室，兩極室之間由質子交換膜隔離，雙室MFC反應器還包括數據采集系統;

　�、贛FC陽極菌種的馴化培養;

　　③銅的回收，向陽極室內通入陽極底物、步驟②馴化培養后的陽極菌種和磷酸鹽緩沖溶液，陽極底物的COD值大于850mg/L，陽極菌種與陽極底物的體積比為1∶8～14;

　　向陰極室通入含銅廢水溶液作為陰極液;

　　當MFC產生的電流密度為0.1～4.5 mA·m-2時，在陰極有古銅色的物質析出，運行190h～400h后取出陰極，用毛刷將陰極上的古銅色的沉積物刮入產品收集器中，產品經X射線衍射儀檢測其為單質銅。

　　2.根據權利要求1所述的用微生物燃料電池從含銅廢水中回收單質銅的方法，其特征在于：步驟①中MFC陰極為石墨棒，MFC陽極為石墨棒。

　　3.根據權利要求1所述的用微生物燃料電池從含銅廢水中回收單質銅的方法，其特征在于：步驟②MFC陽極菌種的馴化培養時，以葡萄糖溶液為菌種培養液，每1L溶液中含有：2～5 g葡萄糖、0.5～1 g NH4Cl、0.1～0.5 g K2HPO4、0.05～0.1 g MgSO4、0.05～0.1 g NaCl、0.05～0.1 g CaCl2;以城市污水處理廠的厭氧污泥作為接種物，培養液氮?dú)馄貧饷撗鹾笈c接種物按體積比1∶1～2在無氧狀態下馴化培養18～24小時得到陽極菌種;馴化培養得到的陽極菌種保存在厭氧環境下。

　　4.根據權利要求1所述的用微生物燃料電池從含銅廢水中回收單質銅的方法，其特征在于：步驟③陽極底物的COD值為850 mg/L～1000mg/L。

　　5.根據權利要求1所述的用微生物燃料電池從含銅廢水中回收單質銅的方法，其特征在于：步驟③銅的回收過程中，陽極室內的pH值控制在6.5～7.2。

　　說明書

　　用微生物燃料電池從含銅廢水中回收單質銅的方法

　　技術領域

　　本發明涉及含銅廢水中銅的回收方法，具體涉及一種用微生物燃料電池從含銅廢水中回收單質銅的方法。

　　背景技術

　　隨著現代工業的高速發展，金屬冶煉、電鍍和印刷電路板等行業中產生大量的含銅廢水。以一個中等規模的塑料電鍍廠為例，通常每天排放廢水約1500 t，其中含銅廢水約840 t，若以含銅量50mg/L計算，每天排出的銅量達42 kg。含銅廢水排入環境中將會對環境造成巨大的危害。

　　含銅廢水的傳統處理方法包括化學沉淀法、離子交換法等，這些方法很難實現銅的回收，還可能產生二次污染。電解法流程簡單、操作方便、不需要添加其他化學藥劑、不產生污泥等二次污染、高效快速，可直接回收金屬銅，但電解法的主要缺點是難以處理稀濃度的重金屬?gòu)U水;而高濃度的含銅廢液經電解后，銅含量仍可能超過排放標準。此外，電解法能耗高，處理高濃度廢液時尚可產生較為可觀的經濟效益，但是電流效率隨著含銅廢液中銅濃度的降低而降低，受到經濟效益因素制約，限制了電解法在低濃度廢水處理中的推廣應用。

　　微生物燃料電池(Microbial fuel cell，MFC)是利用微生物作為反應主體，將有機物質的化學能直接轉化為電能的一種裝置;是近年迅速發展起來的一種融合了污水處理和生物產電的新技術。MFC分為陽極區和陰極區，這兩個區由質子交換膜隔開。

　　在MFC的陽極區中，微生物以有機物為電子供體，以電極作為電子受體將有機物氧化，有機物被氧化的過程中產生電子和質子，電子在陽極上富集，通過外電路轉移到陰極，質子通過質子交換膜進入陰極區。在陰極區，電子和電子受體以及剩余的質子會發生反應，伴隨著陽極有機物分解的過程就是電子轉移的過程。

　　若以Cu2+作為MFC的陰極電子受體，則可以利用MFC產生的電流代替電解法處理含銅廢水技術中的傳統電源。

　　關于微生物燃料電池處理含銅廢水的技術，中國文獻《剩余污泥為底物的微生物燃料電池處理含銅廢水》(梁敏，陶虎春等，環境科學，Vol.32，No.1，Jan.，2011)采用雙室MFC，經過預處理的質子交換膜置于容積均為1L的兩室之間。在其M3反應器中，外接電阻為0Ω，陽極室加入濃縮污泥1000mL，啟動期內以磷酸緩沖溶液作為陰極溶液，曝入空氣，啟動期結束后停止曝氣，將陰極緩沖溶液更換為1000mL[Cu2+]=1000mg/L的硫酸銅溶液,進行Cu2+還原實驗。反應開始192h后陰極溶液中Cu2+濃度降至68.8mg/L，去除率達到93.3%，最高去除率達到10.7 mg/h。192h后反應速率降低，平均去除率為0.5mg/h，288h實驗結束的最終去除率為97.8%。實驗結束后刮下陰極板上紅褐色沉積物進行X射線衍射分析，M3陰極還原產物主要為單質銅，少量為氧化亞銅。

　　中國專利文獻CN 101710625 B公開了一種燃料電池系統和污水處理產電及還原重金屬。燃料電池系統進行污水處理、產電及還原重金屬包括以下步驟：將污水導入陽極室內;將緩沖溶液導入陰極室內，運行24小時至72小時后將重金屬離子溶液導入所述陰極室內;通過陽極室內的微生物活性物對流經陽極室的污水進行處理;重金屬離子溶液在陰極室內接受電子被還原，陽極室的質子通過質子交換膜遷移至陰極室，使兩極室在反應器內部電性連通，產生電能。實施例中的MFC都是直接以硫酸銅溶液為陰極溶液，以廢水為陽極底物構建雙室有膜MFC。在運行過程中，MFC陰極溶液里的Cu2+在濃度差的壓力下會通過質子交換膜滲透到陽極室，延遲加入硫酸銅可以有效抑制Cu2+的滲透。實施例2中，MFC對0.1mol/L硫酸銅溶液中Cu2+的去除率較高，可達18.59%;XRD分析證明Cu(Ⅱ)在陰電極表面還原過程中會形成大量的Cu4(OH)6SO4，還原產物包括Cu和Cu2O，并分別沉積在電極和質子交換膜上(CN 101710625 B的說明書0057段)。

　　中國專利文獻CN 103397195 A(申請?zhí)?201310345115.X)公開了一種廢棄印刷電路板中金屬銅的回收裝置與回收方法，將廢棄印刷電路板破碎后，用Fe3+將廢棄印刷電路板中的金屬銅氧化生成Cu2+;微生物燃料電池最大輸出電壓穩定后，將微生物燃料電池陰極室磷酸鹽緩沖液換為廢棄印刷電路板中金屬銅浸出反應器中含Cu2+的溶液，運行一段時間后取出陰極，即可獲得單質銅。

　　上述三種方法均是先在陰極室加入磷酸鹽緩沖溶液，運行一段時間后，再將陰極室的溶液換成含Cu2+的溶液;前兩篇文獻的啟動時間為24h～72h，陰極Cu2+的還原產物除單質銅外還包括Cu4(OH)6SO4和Cu2O。CN 103397195 A的啟動需要4周(CN 103397195 A的說明書0036段)，啟動時間過長，銅的回收效率低。

　　發明內容

　　本發明所要解決的技術問題是提供一種啟動時間短、回收效率高的用微生物燃料電池從含銅廢水中回收單質銅的方法。

　　實現本發明目的的技術方案是一種用微生物燃料電池從含銅廢水中回收單質銅的方法，包括以下步驟：

　�、贅�(gòu)建雙室MFC反應器，包括陰極室和陽極室，兩極室之間由質子交換膜隔離，雙室MFC反應器還包括數據采集系統。

　�、贛FC陽極菌種的馴化培養。

　�、坫~的回收，向陽極室內通入陽極底物、步驟②馴化培養后的陽極菌種和磷酸鹽緩沖溶液，陽極底物的COD值大于850mg/L，陽極菌種與陽極底物的體積比為1∶8～14;向陰極室通入含銅廢水溶液作為陰極液。

　　當MFC產生的電流密度為0.1～4.5 mA·m-2時，在陰極有古銅色的物質析出，運行190h～400h后取出陰極，用毛刷將陰極上的古銅色的沉積物刮入產品收集器中，產品經X射線衍射儀檢測其為單質銅。

　　上述步驟①中MFC陰極為石墨棒，MFC陽極為石墨棒。

　　上述步驟②MFC陽極菌種的馴化培養時，以葡萄糖溶液為菌種培養液，每1L溶液中含有：2～5 g葡萄糖、0.5～1 g NH4Cl、0.1～0.5 g K2HPO4、0.05～0.1 g MgSO4、0.05～0.1 g NaCl、0.05～0.1 g CaCl2;以城市污水處理廠的厭氧污泥作為接種物，培養液氮?dú)馄貧饷撗鹾笈c接種物按體積比1∶1～2在無氧狀態下馴化培養18～24小時得到陽極菌種;馴化培養得到的陽極菌種保存在厭氧環境下。

　　上述步驟③陽極底物的COD值為850 mg/L～1000mg/L。

　　上述步驟③銅的回收過程中，陽極室內的pH值控制在6.5～7.2。

　　本發明具有積極的效果：

　　(1)本發明將MFC與電解技術相結合，同時處理陽極室的有機廢水與陰極室的含銅廢水，以MFC陽極菌種降解有機物產生的電能代替含銅廢水電解處理所需的外部電源，解決了電解法能耗高的問題，同時也解決了有效利用MFC產生的電能問題。

　　(2)本發明的MFC的啟動時，向陽極室加入作為陽極底物的有機廢水、活性污泥和磷酸鹽緩沖溶液，陰極室加入含銅廢水，待電流密度大于0.1mA·m-2時，在陰極有銅粉析出，連續運行190h～400h后收集陰極還原產物;現有技術向陽極室加入有機廢水和活性污泥，陰極室加入磷酸鹽緩沖溶液進行啟動，其啟動期一般需要3～7天。因此本發明方法所使用的MFC的啟動時間短，提高了銅的回收效率。

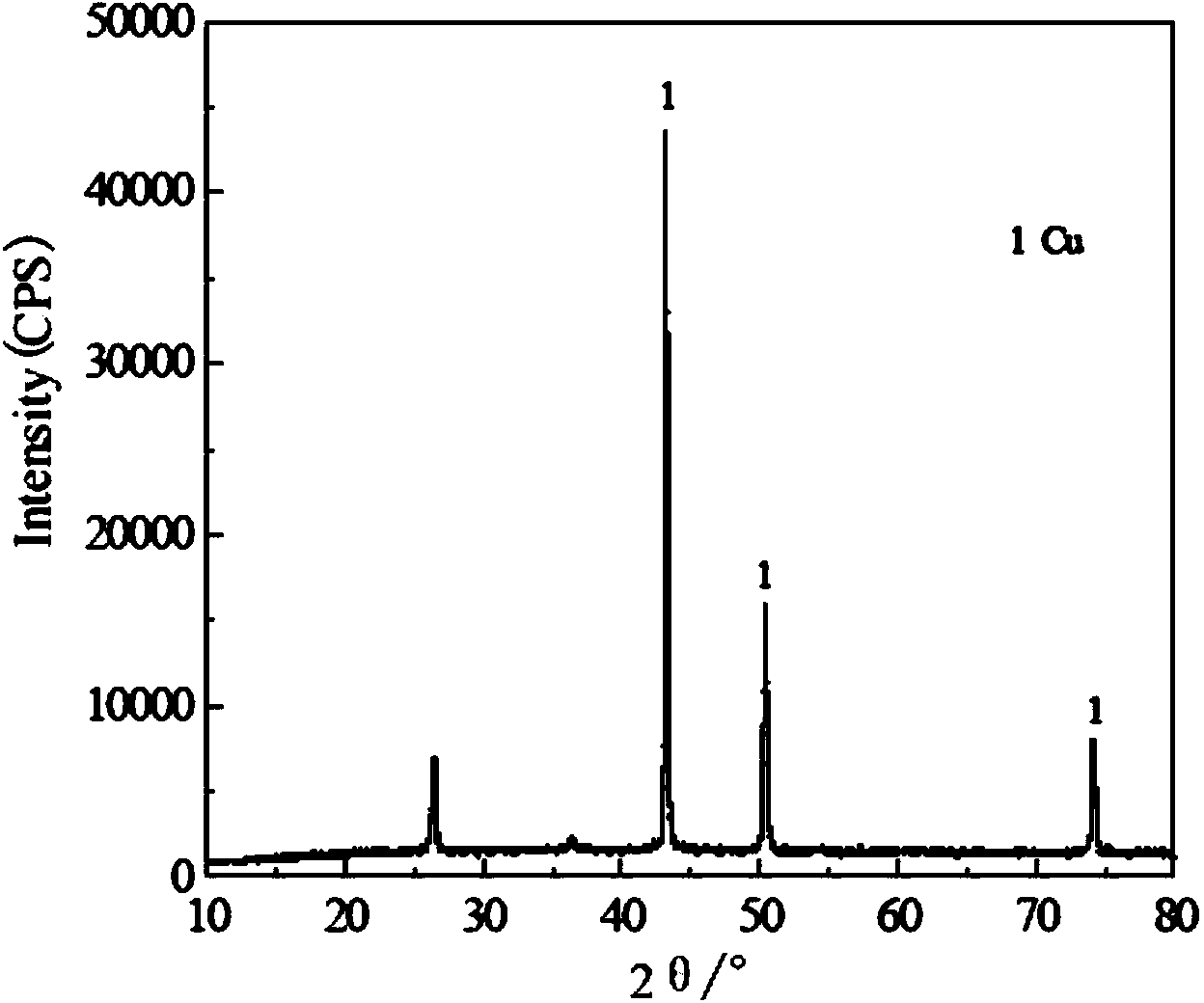

　　(3)本發明的陰極產物經XRD分析，沉積物為單質銅;未檢測出Cu2O和Cu4(OH)6SO4。

　　(4)本發明將磷酸鹽緩沖溶液加入陽極室內，在MFC運行過程中陽極室內的pH值控制在6.5～7.2，有利于充分發揮菌種的降解和產電能力;磷酸鹽緩沖溶液的加入提高離子電導率，導電性離子的增加使整個溶液體系的離子強度增加，提高了陽極室溶液的導電性，降低了體系的歐姆內阻，從而提高M(jìn)FC的輸出功率。

　　如果陽極室內不添加磷酸鹽緩沖溶液，陽極室內溶液pH值隨著運行會慢慢上升，這是由于采用的菌種是產甲烷菌，經過簡單馴化后，直接用于產電。由于馴化時間較短，陽極底物充足，細菌產甲烷與產電2種產能方式存在競爭，基質中貯存的化學能只有一部分轉化為電能;產甲烷菌在產氣過程中產生了一定的堿度，陽極室內pH會慢慢上升，導致質子驅動力下降，進而降低電池輸出功率。
