申請日2013.12.16

　　公開(公告)日2015.06.17

　　IPC分類號C02F9/04

　　摘要

　　本發明提出了一種泥漿污水處理回收系統，其特征在于包括：第一污水收集池;至少一臺固液分離機，與所述第一污水收集池相連，中間設有第一水泵，該固液分離機連接有污泥池;第二污水收集池，與所述固液分離機相連;離心機，與所述第二污水收集池相連，中間設有第二水泵和混合器，該混合器連接有加藥裝置，該離心機連接有污泥池;蓄水池，與所述離心機相連。本發明通過多級固液分離將泥漿水中的泥沙和水分離并回收利用，實現了無污染排放和水的循環利用。

　　權利要求書

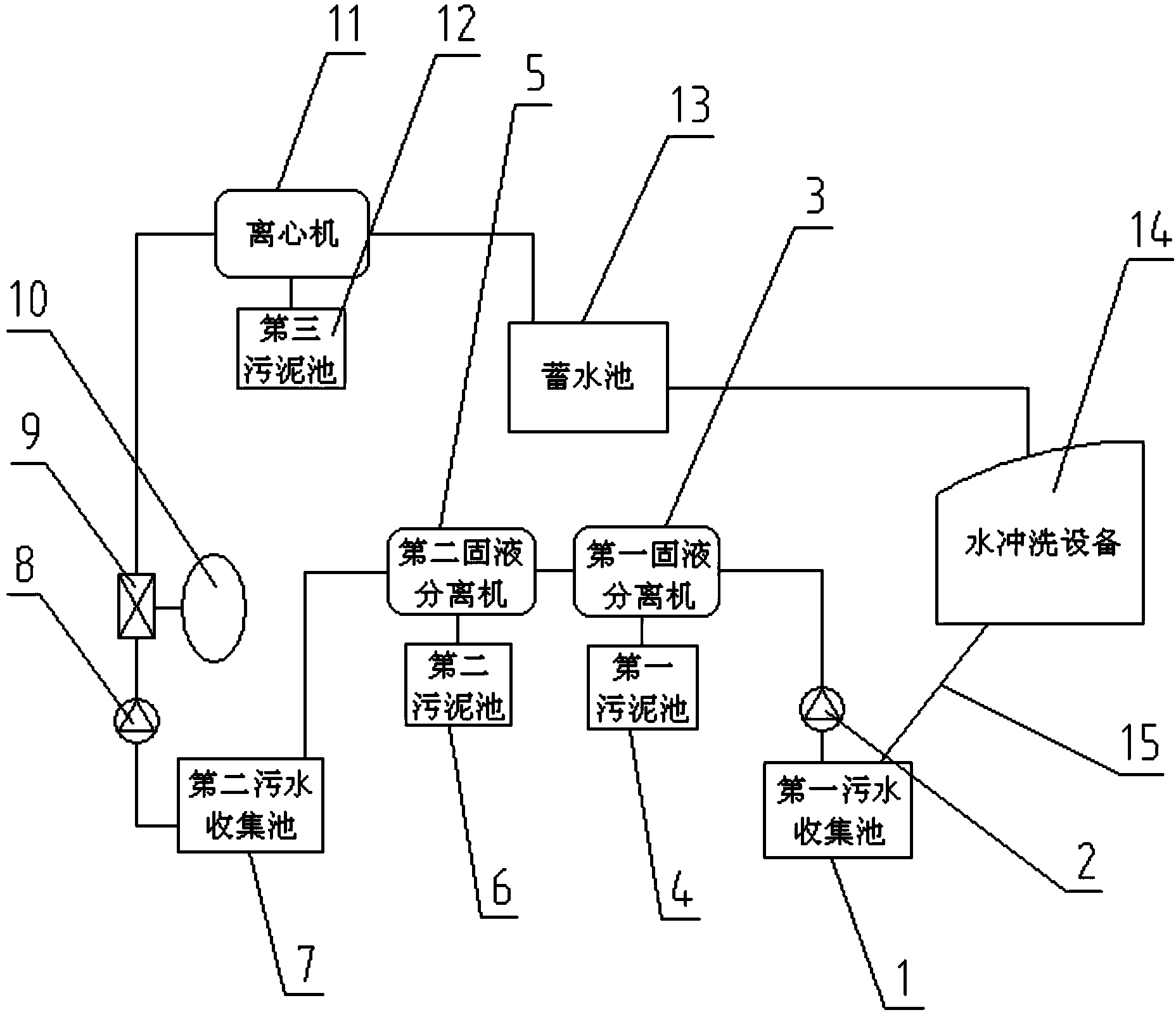

　　1.一種泥漿污水處理回收系統，其特征在于包括：第一污水收集池(1); 至少一臺固液分離機(3,5)，與所述第一污水收集池(1)相連，中間設有第一 水泵(2)，該固液分離機(3,5)連接有污泥池(4,6);第二污水收集池(7)， 與所述固液分離機(5)相連;離心機(11)，與所述第二污水收集池(7)相連， 中間設有第二水泵(8)和混合器(9)，該混合器(9)連接有加藥裝置(10)， 該離心機(11)連接有污泥池(12);蓄水池(13)，與所述離心機(11)相連。

　　2.根據權利要求1所述的泥漿污水處理回收系統，其特征在于：所述固液 分離機(3,5)包括：第一固液分離機(3)，用于分離較大顆粒固體;第二固液 分離機(5)，用于進一步分離較小顆粒固體。

　　3.根據權利要求1或2所述的泥漿污水處理回收系統，其特征在于：所述 第一污水收集池(1)內和所述第二污水收集池(7)內均設有攪拌裝置。

　　4.根據權利要求1或2所述的泥漿污水處理回收系統，其特征在于：所述 固液分離機(3,5)包括濾網和振動篩。

　　5.根據權利要求1或2所述的泥漿污水處理回收系統，其特征在于：所述 離心機(11)為臥式離心機。

　　6.根據權利要求1或2所述的泥漿污水處理回收系統，其特征在于：所述 加藥裝置(10)用于向所述混合器(9)加入絮凝劑和混凝劑。

　　說明書

　　泥漿污水處理回收系統

　　技術領域

　　本發明屬于污水處理技術領域，具體涉及一種泥漿污水處理回收系統。

　　背景技術

　　礦石的開采過程中，常采用水沖洗設備用水將礦石沖洗出來，從而產生大 量的泥漿水。如果直接排放，勢必對環境造成危害�，F(xiàn)有的做法通常是用攔柵 擋板攔截泥沙，但只能攔截大顆粒的泥沙，且污水不能回收利用。

　　發明內容

　　本發明的目的是提供一種無污染排放的泥漿污水處理回收系統。

　　本發明的技術方案是這樣實現的：一種泥漿污水處理回收系統，其特征在 于包括：第一污水收集池;至少一臺固液分離機，與所述第一污水收集池相連， 中間設有第一水泵，該固液分離機連接有污泥池;第二污水收集池，與所述固 液分離機相連;離心機，與所述第二污水收集池相連，中間設有第二水泵和混 合器，該混合器連接有加藥裝置，該離心機連接有污泥池;蓄水池，與所述離 心機相連。

　　優選地，所述固液分離機包括：第一固液分離機，用于分離較大顆粒固體; 第二固液分離機，用于進一步分離較小顆粒固體。

　　優選地，所述第一污水收集池內和所述第二污水收集池內均設有攪拌裝置。

　　本發明通過多級固液分離將泥漿水中的泥沙和水分離并回收利用，實現了 無污染排放和水的循環利用。
