申請日2014.01.15

　　公開(公告)日2014.06.25

　　IPC分類號B01D21/24

　　摘要

　　本實用新型公開了一種污泥氣提裝置，其包括供氣管道、呈柱狀空腔結構的氣提罐體、沿垂直方向設置的吸泥管道、沿水平方向設置的出泥管道、以及兩塊分別用于密封氣提罐體左右兩端的盲板;吸泥管道的出口從氣提罐體的底端伸入氣提罐體中;出泥管道的入口貫穿其中一塊盲板后伸入所述氣提罐體中;并且，吸泥管道的出口高于出泥管道入口的中心軸;供氣管道的出氣口伸入該吸泥管道中并位于該吸泥管道的入口與出口之間。該污泥氣提裝置不但可以防止出現污泥漿倒流而影響排泥的現象，而且還可以有效地防止污泥漿濺射到氣提罐體的外部，便于使用者使用。

　　權利要求書

　　1.一種污泥氣提裝置，其特征在于：其包括供氣管道、呈柱狀空腔結構的 氣提罐體、沿垂直方向設置的吸泥管道、沿水平方向設置的出泥管道、以及兩 塊分別用于密封氣提罐體左右兩端的盲板;吸泥管道的出口從氣提罐體的底端 伸入氣提罐體中;出泥管道的入口貫穿其中一塊盲板后伸入所述氣提罐體中; 并且，吸泥管道的出口高于出泥管道入口的中心軸;供氣管道的出氣口伸入該 吸泥管道中并位于該吸泥管道的入口與出口之間。

　　2.如權利要求1所述的污泥氣提裝置，其特征在于：出泥管道的入口貫穿 位于氣提罐體右端的盲板后伸入所述氣提罐體中。

　　3.如權利要求2所述的污泥氣提裝置，其特征在于：所述吸泥管道包括吸 泥管和進泥管;所述出泥管道包括出泥管;所述進泥管的出口從氣提罐體的底 端伸入氣提罐體中，進泥管的入口連接吸泥管的出口;所述進泥管的出口高于 出泥管的入口的中心軸。

　　4.如權利要求3所述的污泥氣提裝置，其特征在于：所述進泥管的入口通 過活接連接吸泥管的出口。

　　5.如權利要求3所述的污泥氣提裝置，其特征在于：所述吸泥管的入口處 設有吸水喇叭口。

　　6.如權利要求3所述的污泥氣提裝置，其特征在于：所述供氣管道包括進 氣管;所述進氣管的出氣口伸入所述吸泥管中并位于該吸泥管的入口與出口之 間;并且，所述進氣管的出氣口朝向所述吸泥管的出口。

　　7.如權利要求6所述的污泥氣提裝置，其特征在于：所述供氣管道還包括 進氣閥;所述進氣閥設置在所述進氣管上。

　　8.如權利要求7所述的污泥氣提裝置，其特征在于：所述氣提罐體上設有 排氣管和手孔;所示排氣管上設有排氣閥;所述手孔上設有第一法蘭板。

　　9.如權利要求7所述的污泥氣提裝置，其特征在于：所述出泥管道還包括 第二法蘭板;所述出泥管的出口通過第二法蘭板連接一外圍管。

　　10.如權利要求9所述的污泥氣提裝置，其特征在于：所述出泥管道還包 括排泥閥;所述排泥閥設置在外圍管上。

　　說明書

　　一種污泥氣提裝置

　　技術領域

　　本實用新型涉及污水處理設備技術領域，具體涉及一種污泥氣提裝置。

　　背景技術

　　目前生化系統沉淀池的排泥方式主要有重力排泥和壓力排泥，重力排泥主 要依靠液位差方式排泥，而壓力排泥則是利用污泥泵往外提升排泥，污泥排放 和回流的部位主要在泥斗底部。

　　但是，這兩種排泥方式各有缺陷，具體如下：

　　采用壓力排泥方式，由于其采用了污泥泵，所以排泥效果較好，還可以滿 足回流所需要的壓力，這種方式一般常用于較大規模的污水處理工程，但設備 投資及動力消耗大，運行費用高，而且污泥絮凝體容易被高速旋轉的葉輪打碎 破壞，不能保持其固有的特性。而采用重力排泥方式時，經常由于液位差不夠 或者泥斗底部污泥過于密實，所以容易導致排泥不順暢。

　　為了解決上述技術問題，中國實用新型專利CN203128291U公開了一種氣 提吸泥裝置，包括呈柱狀空腔結構的氣提罐體，與所述氣提罐體相連的回泥管、 入泥管;入泥管連接有吸泥管，所述吸泥管設有用于吸泥的吸入口和用于通入 壓縮空氣的氣管。該氣提吸泥裝置采用壓縮空氣作為動力代替了使用電力的污 泥泵，節省了運行費用，而且在排泥過程中也不會破壞活性污泥絮凝體，能夠 有效保持污泥固有特性，提高污泥中的溶解氧含量，同時還可保證排泥順暢。

　　但是，由于該氣提吸泥裝置對入泥管出口與回泥管入口的相對位置沒有作 出明確的限定，一旦設計不當，就十分容易導致回泥管內的污泥漿倒流回入泥 管中而攪起污泥池中的污泥，影響排泥，而且該氣提吸泥裝置由于沒有在氣提 罐體的端部設置密封裝置，所以容易使污泥漿透過氣提罐體的端部濺射到氣提 罐體的外部，不便于使用者的使用。

　　實用新型內容

　　為了克服現有技術的不足，本實用新型的目的在于提供一種污泥氣提裝置， 其不但可以防止出現污泥漿倒流而影響排泥的現象，而且還可以有效地防止污 泥漿濺射到氣提罐體的外部，便于使用者使用。

　　為解決上述問題，本實用新型所采用的技術方案如下：

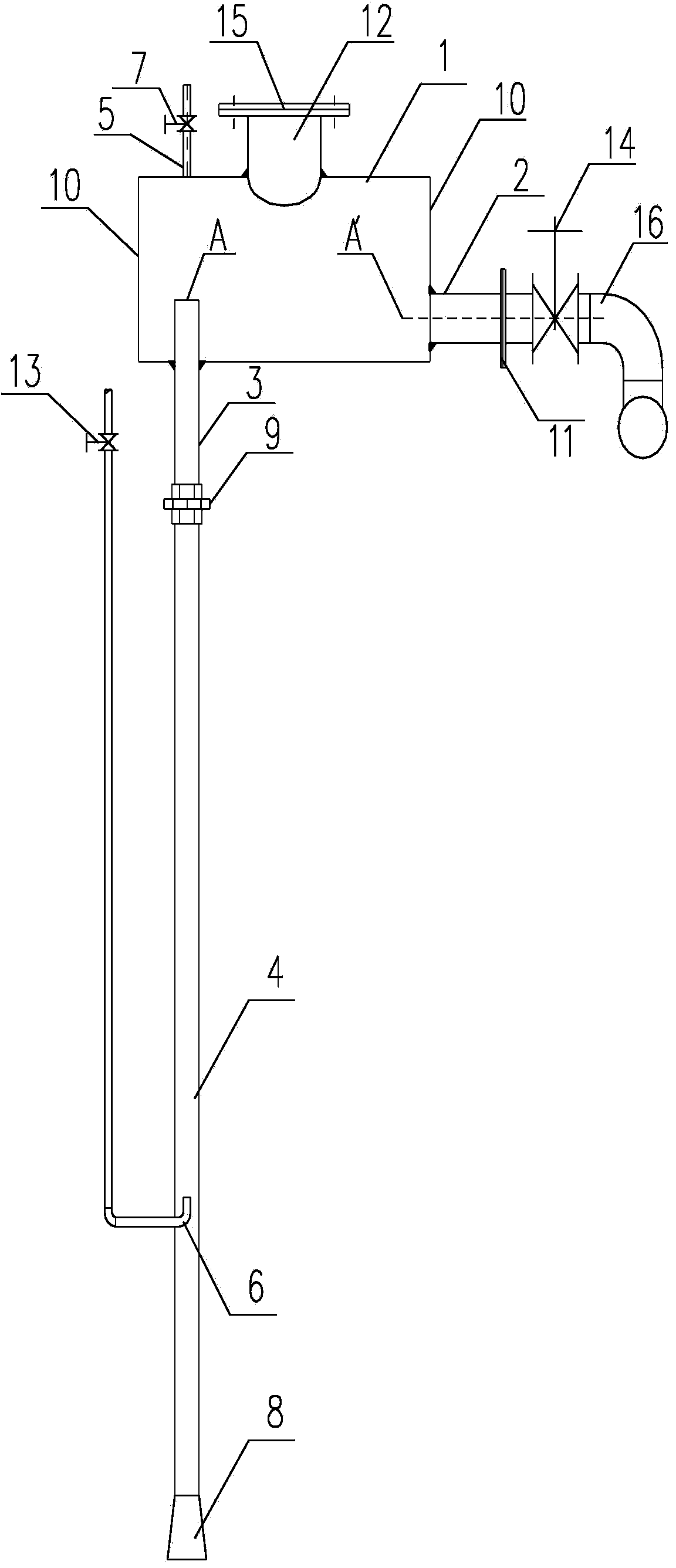

　　一種污泥氣提裝置，其包括供氣管道、呈柱狀空腔結構的氣提罐體、沿垂 直方向設置的吸泥管道、沿水平方向設置的出泥管道、以及兩塊分別用于密封 氣提罐體左右兩端的盲板;吸泥管道的出口從氣提罐體的底端伸入氣提罐體中; 出泥管道的入口貫穿其中一塊盲板后伸入所述氣提罐體中;并且，吸泥管道的 出口高于出泥管道入口的中心軸;供氣管道的出氣口伸入該吸泥管道中并位于 該吸泥管道的入口與出口之間。

　　由于本實用新型的吸泥管道的出口高于出泥管道入口的中心軸，這就可以 有效地防止了出泥管道內的污泥漿倒流回吸泥管道中而攪起污泥池中的污泥以 影響排泥，而且在氣提罐體的左右兩端分別設有一盲板，以達到密封氣提罐體 端部的目的，不但可以防止污泥漿濺射到氣提罐體的外部，而且還可以順利地 將污泥漿導入到出泥管道中，方便使用者使用。

　　作為本實用新型的進一步改進，出泥管道的入口貫穿位于氣提罐體右端的 盲板后伸入所述氣提罐體中。

　　優選地，所述吸泥管道包括吸泥管和進泥管;所述出泥管道包括出泥管; 所述進泥管的出口從氣提罐體的底端伸入氣提罐體中，進泥管的入口連接吸泥 管的出口;所述進泥管的出口高于出泥管的入口的中心軸。

　　更優選地，所述進泥管的入口通過活接連接吸泥管的出口。由于吸泥管與 進泥管之間采用了活接連接，當吸泥管或進泥管出現堵塞時，均可方便拆卸疏 通，保證了排泥的順暢性。

　　更優選地，所述吸泥管的入口處設有吸水喇叭口。由于吸水喇叭口具有一 個敞開的端口，從而增加了其與污泥漿的接觸面積，有利于更好地吸泥，而且 不容易堵塞，進一步保證了排泥的順暢性。

　　更優選地，所述供氣管道包括進氣管;所述進氣管的出氣口伸入所述吸泥 管中并位于該吸泥管的入口與出口之間;并且，所述進氣管的出氣口朝向所述 吸泥管的出口。

　　進一步優選地，所述供氣管道還包括進氣閥;所述進氣閥設置在所述進氣 管上，便使用者按需決定是否往吸泥管內部注入空氣。

　　再進一步優選地，所述氣提罐體上設有排氣管和手孔;所示排氣管上設有 排氣閥;所述手孔上設有第一法蘭板，當需要清除氣提罐體內部的垃圾時，只 需通過關閉進氣閥，然后打開排氣閥和第一法蘭板，即可進行清潔工作。

　　再進一步優選地，所述出泥管道還包括第二法蘭板;所述出泥管的出口通 過第二法蘭板連接一外圍管，當需要更換或移動本實用新型的污泥氣提裝置時， 只需要拆開第二法蘭板以及活接即可，十分方便。

　　更優選地，所述出泥管道還包括排泥閥;所述排泥閥設置在外圍管上，當 吸泥管或進泥管堵塞時，只需要關閉排泥閥，使壓縮空氣逆向?qū)ξ�泥管或進泥 管進行反沖洗，同樣可以達到疏導吸泥管或進泥管的目的，更進一步保證排泥 的順暢性。

　　相比現有技術，本實用新型的有益效果在于：

　　本實用新型在傳統的污泥氣提裝置的基礎上，將所述吸泥管道的出口設置 在高于出泥管道入口的中心軸的位置，從而有效地防止了出泥管道內的污泥漿 倒流回吸泥管道中而攪起污泥池中的污泥以影響排泥;而且，在氣提罐體的左 右兩端分別設有一盲板，以達到密封氣提罐體端部的目的，不但可以防止污泥 漿濺射到氣提罐體的外部，而且還可以順利地將污泥漿導入到出泥管道中，方 便使用者使用。
