申請日2014.01.15

　　公開(公告)日2014.07.02

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種接觸氧化-完全混合式活性污泥法組合式污水處理設備，其包括與污水池連通的調節池，所述調節池內腔設有多個表面帶有通孔的隔板，所述調節池與接觸氧化池連通，所述接觸氧化池中設有表面附著微生物膜的組合填料，所述接觸氧化池通過微孔曝氣器為其曝氣充氧，所述接觸氧化池與完全混合式曝氣池連通，所述完全混合式曝氣池中設有活性污泥，所述完全混合式曝氣池通過微孔曝氣器為其曝氣充氧，所述完全混合式曝氣池與二次沉淀池連通，所述二次沉淀池與穩定池連通。本實用新型占地面積小、投資低、運行費用低、自動化程度高、處理效果好。

　　權利要求書

　　1. 一種接觸氧化-完全混合式活性污泥法組合式污水處理設備，其特征在于：包括與污水池連通的調節池，所述調節池內腔設有多個表面帶有通孔的隔板，所述調節池與接觸氧化池連通，所述接觸氧化池中設有表面附著微生物膜的組合填料，所述接觸氧化池通過微孔曝氣器為其曝氣充氧，所述接觸氧化池與完全混合式曝氣池連通，所述完全混合式曝氣池中設有活性污泥，所述完全混合式曝氣池通過微孔曝氣器為其曝氣充氧，所述完全混合式曝氣池與二次沉淀池連通，所述二次沉淀池與穩定池連通。

　　2. 根據權利要求1所述的接觸氧化-完全混合式活性污泥法組合式污水處理設備，其特征在于：所述調節池與污水池通過自吸泵及第一水管連通。

　　3. 根據權利要求1所述的接觸氧化-完全混合式活性污泥法組合式污水處理設備，其特征在于：所述隔板設置有兩個即第一隔板和第二隔板，所述第一隔板上設置有多個第一通孔，所述第二隔板上設置有多個第二通孔，所述第一通孔直徑大于第二通孔直徑。

　　4. 根據權利要求1所述的接觸氧化-完全混合式活性污泥法組合式污水處理設備，其特征在于：所述調節池、多個接觸氧化池、多個完全混合式曝氣池、二次沉淀池及穩定池相互連通形成連通器。

　　5. 根據權利要求4所述的接觸氧化-完全混合式活性污泥法組合式污水處理設備，其特征在于：所述二次沉淀池的內腔下部設置有上端大下端小的第一集泥斗，所述第一集泥斗上方設置有布水器，所述布水器的下端與二次沉淀池下部設置的進水口之間連接第二水管，所述二次沉淀池下部設置有污泥回流管。

　　6. 根據權利要求5所述的接觸氧化-完全混合式活性污泥法組合式污水處理設備，其特征在于：所述二次沉淀池的內腔上部靠近前壁或后壁部位設置有第一溢流堰，所述第一溢流堰的左右兩端固定于二次沉淀池的左、右側壁上，所述第一溢流堰的橫截面為L形，所述第一溢流堰的上端為鋸齒狀，所述第一溢流堰的下表面設置有第一進水孔。

　　7. 根據權利要求1所述的接觸氧化-完全混合式活性污泥法組合式污水處理設備，其特征在于：所述穩定池的內腔下部設置有上端大下端小的第二集泥斗，所述穩定池的下部設置有排泥管。

　　8. 根據權利要求7所述的接觸氧化-完全混合式活性污泥法組合式污水處理設備，其特征在于：所述穩定池的內腔上部靠近前壁或后壁部位設置有第二溢流堰，所述第二溢流堰的左右兩端固定于穩定池的左、右側壁上，所述第二溢流堰的橫截面為L形，所述第二溢流堰的上端為鋸齒狀，所述第二溢流堰的下表面設置有第二進水孔。

　　9. 根據權利要求1所述的接觸氧化-完全混合式活性污泥法組合式污水處理設備，其特征在于：所述微孔曝氣器包括空壓機，所述空壓機通過多個連接氣管與多個接觸氧化池及多個完全混合式曝氣池連通，各所述連接氣管上分別通過多個毛細氣管與微孔曝氣盤連通。

　　10. 根據權利要求1所述的接觸氧化-完全混合式活性污泥法組合式污水處理設備，其特征在于：所述接觸氧化池的內腔上部安裝有孔板，所述孔板上設置有多個通孔，所述組合填料固定于孔板與接觸氧化池的底壁之間。

　　說明書

　　接觸氧化-完全混合式活性污泥法組合式污水處理設備

　　技術領域

　　本實用新型涉及一種污水處理裝置，特別是指一種接觸氧化-完全混合式活性污泥法組合式污水處理設備。

　　背景技術

　　企業、醫院、療養院及生活小區等的污水都需要經過污水處理設備進行處理后排放，現有的污水處理設備一般采用土建構筑物型污水處理設施或化糞池，其工藝比較陳舊，占地面積大、投資高，日常維護要求較高。

　　實用新型內容

　　本實用新型的目的在于提供一種接觸氧化-完全混合式活性污泥法組合式污水處理設備，其占地面積小、投資低、運行費用低、自動化程度高、處理效果好。

　　為了實現上述目的，本實用新型提供一種接觸氧化-完全混合式活性污泥法組合式污水處理設備，其中包括與污水池連通的調節池，所述調節池內腔設有多個表面帶有通孔的隔板，所述調節池與接觸氧化池連通，所述接觸氧化池中設有表面附著微生物膜的組合填料，所述接觸氧化池通過微孔曝氣器為其曝氣充氧，所述接觸氧化池與完全混合式曝氣池連通，所述完全混合式曝氣池中設有活性污泥，所述完全混合式曝氣池通過微孔曝氣器為其曝氣充氧，所述完全混合式曝氣池與二次沉淀池連通，所述二次沉淀池與穩定池連通。

　　所述調節池與污水池通過自吸泵及第一水管連通。

　　所述隔板設置有兩個即第一隔板和第二隔板，所述第一隔板上設置有多個第一通孔，所述第二隔板上設置有多個第二通孔，所述第一通孔直徑大于第二通孔直徑。

　　所述調節池、多個接觸氧化池、多個完全混合式曝氣池、二次沉淀池及穩定池相互連通形成連通器。

　　所述二次沉淀池的內腔下部設置有上端大下端小的第一集泥斗，所述第一集泥斗上方設置有布水器，所述布水器的下端與二次沉淀池下部設置的進水口之間連接第二水管，所述二次沉淀池下部設置有污泥回流管。

　　所述二次沉淀池的內腔上部靠近前壁或后壁部位設置有第一溢流堰，所述第一溢流堰的左右兩端固定于二次沉淀池的左、右側壁上，所述第一溢流堰的橫截面為L形，所述第一溢流堰的上端為鋸齒狀，所述第一溢流堰的下表面設置有第一進水孔。

　　所述穩定池的內腔下部設置有上端大下端小的第二集泥斗，所述穩定池的下部設置有排泥管。

　　所述穩定池的內腔上部靠近前壁或后壁部位設置有第二溢流堰，所述第二溢流堰的左右兩端固定于穩定池的左、右側壁上，所述第二溢流堰的橫截面為L形，所述第二溢流堰的上端為鋸齒狀，所述第二溢流堰的下表面設置有第二進水孔。

　　所述微孔曝氣器包括空壓機，所述空壓機通過多個連接氣管與多個接觸氧化池及多個完全混合式曝氣池連通，各所述連接氣管上分別通過多個毛細氣管與微孔曝氣盤連通。

　　所述接觸氧化池的內腔上部安裝有孔板，所述孔板上設置有多個通孔，所述組合填料固定于孔板與接觸氧化池的底壁之間。

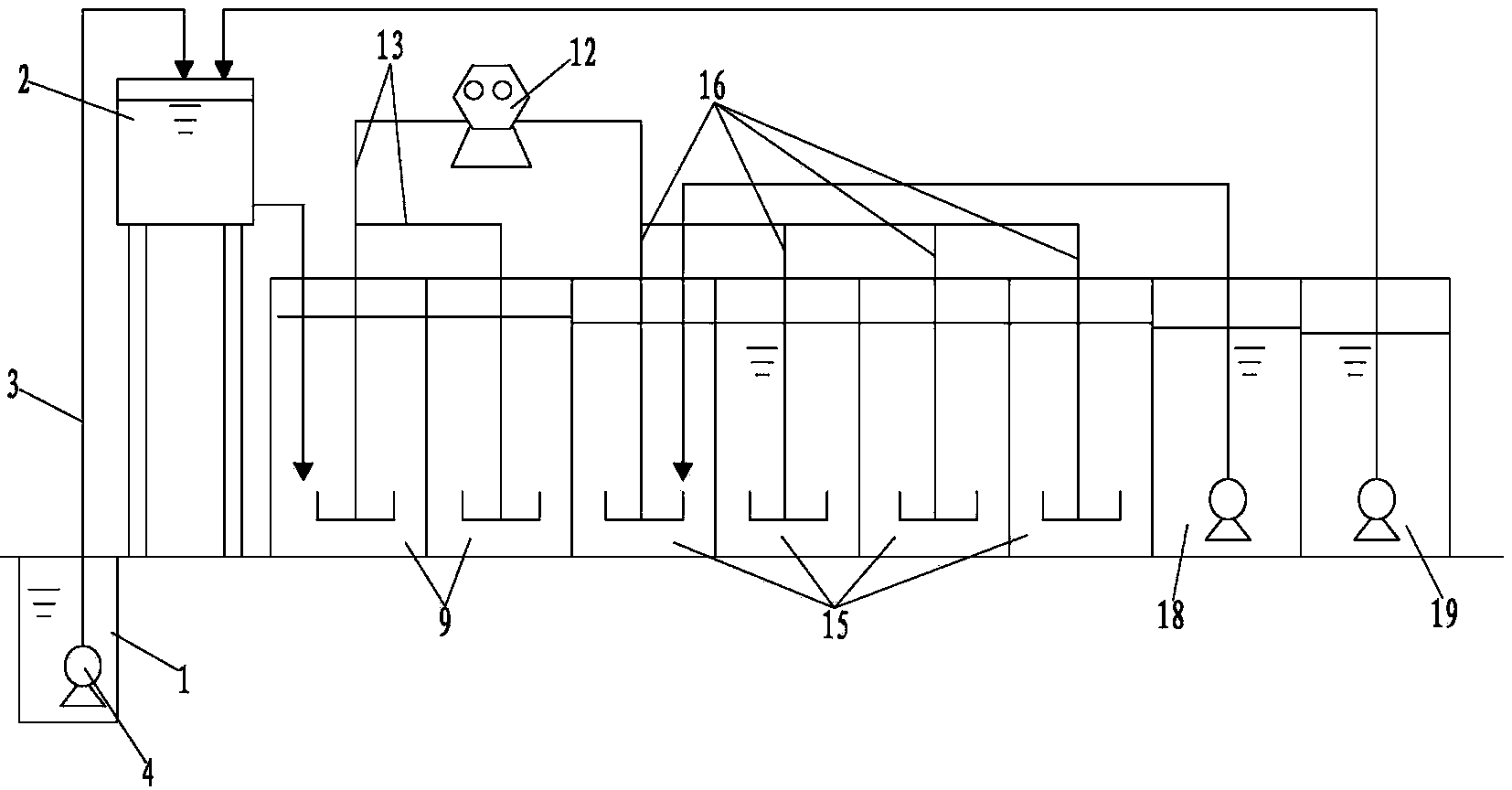

　　采用上述方案后，本實用新型通過將污水池與調節池連通，使污水池中的污水經隔板過濾，污水中的較大懸浮物及毛發、紙巾進行有效攔截，實現水量均衡分配，降低水質中雜物對后續處理系統造成的不利影響;經過濾的污水進入多個接觸氧化池，由于接觸氧化池內填掛有表面附著微生物膜的組合填料，該組合填料易掛膜、耐腐蝕，池底采用微孔曝氣器曝氣，使溶解氧的轉移率高，同時具備重量輕、不老化、不易堵塞、使用壽命長等優點，好氧菌以組合填料為載體，利用污水中的有機物為食料，將污水中的有機物分解成無機鹽類，從而污水中大部分有機物在此得到降解和凈化，經降解和凈化的污水再進入多個完全混合式曝氣池，由于完全混合式曝氣池中設有活性污泥，且池底采用微孔曝氣器曝氣，通過好氧微生物的新陳代謝作用將水中剩余的有機物進行徹底的分解去除之后，最后泥水混合液進入二次沉淀池進行泥水分離，上清液進入穩定池進一步曝氣穩定后排放或回用，該設備占地面積小、投資低、運行費用低、自動化程度高、處理效果好。

　　本實用新型的進一步有益效果是：將微孔曝氣器設計為包括空壓機、連通的多個連接氣管、毛細氣管及微孔曝氣盤，這樣的結構占地面積小且成本低。

　　本實用新型的進一步有益效果是：通過在二次沉淀池中設置第一溢流堰，可減小二次沉淀池出水表面負荷，提高出水水質清澈度。

　　本實用新型的進一步有益效果是：通過在穩定池中設置第二溢流堰，可減小穩定池出水表面負荷，降低出水懸浮物濃度。
