申請日2014.01.15

　　公開(公告)日2014.07.02

　　IPC分類號C02F103/18; C02F9/04

　　摘要

　　本實用新型涉及一種石灰窯氣凈化污水的回收利用裝置，它包括污水池、污水泵、壓濾機、清水池、清水泵、污泥槽和洗滌塔，所述污水池經污水泵連接壓濾機，所述壓濾機的下端連接清水池，壓濾機的側下部連接污泥槽，所述清水池的側下部經清水泵連接洗滌塔。本實用新型裝置可建立洗水閉路循環，大大減少洗滌用水量，降低產品水耗，為實現輕質碳酸鈣生產過程達到零排放奠定基礎，同時保護環境。

　　權利要求書

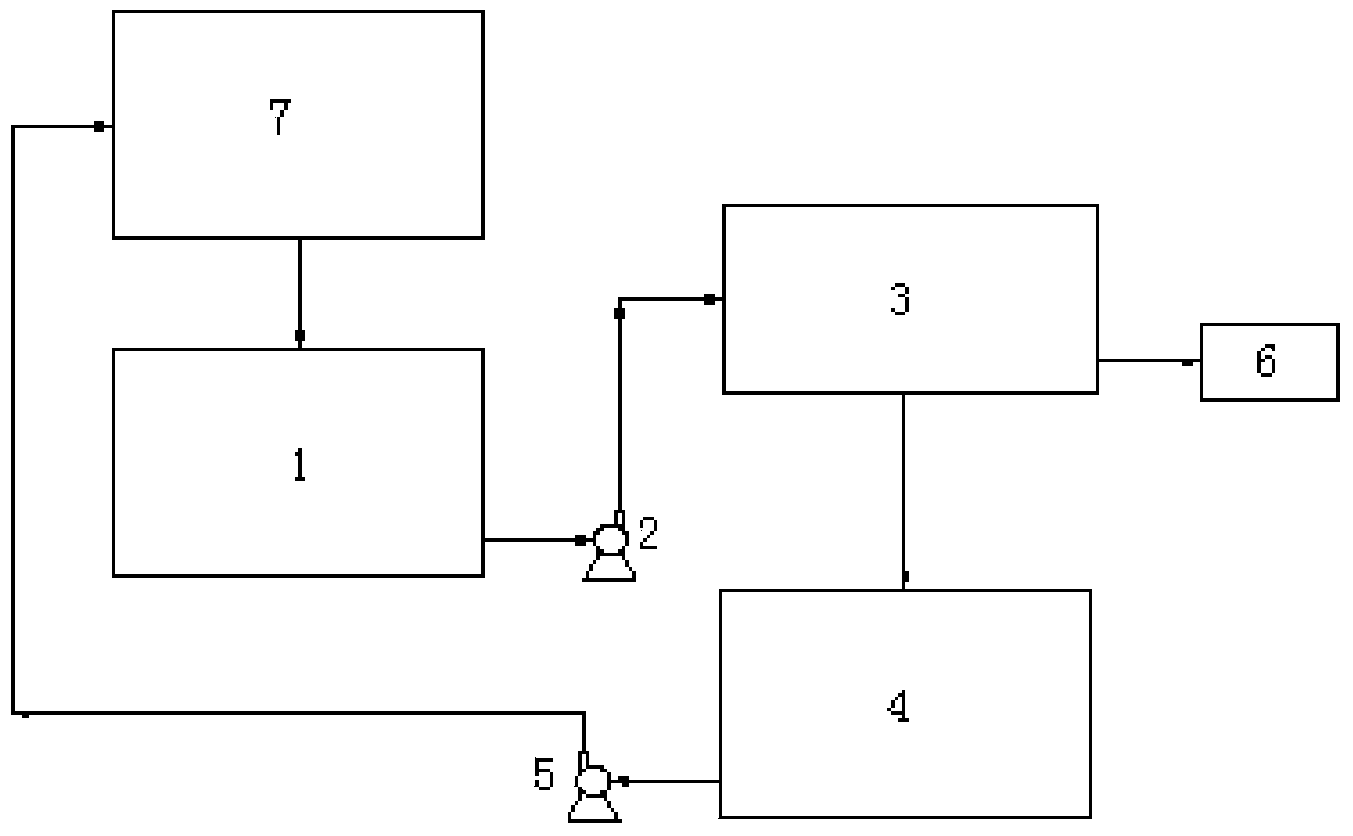

　　1.一種石灰窯氣凈化污水的回收利用裝置，其特征是，包括污水池(1)、 污水泵(2)、壓濾機(3)、清水池(4)、清水泵(5)、污泥槽(6)和洗滌塔(7)， 所述污水池(1)經污水泵(2)連接壓濾機(3)，所述壓濾機(3)的下端連接 清水池(4)，壓濾機(3)的側下部連接污泥槽(6)，所述清水池(4)的側下 部經清水泵(5)連接洗滌塔(7)。

　　2.如權利要求1所述的石灰窯氣凈化污水的回收利用裝置，其特征是，所 述污水池(1)設為兩個。

　　說明書

　　一種石灰窯氣凈化污水的回收利用裝置

　　技術領域

　　本實用新型涉及一種石灰窯氣凈化污水的回收利用裝置，屬化工技術領域。

　　背景技術

　　目前輕質碳酸鈣生產企業，采用石灰石煅燒窯氣經干、濕法除塵、降溫、 脫硫等工藝凈化后，經壓縮供碳化用。濕法除塵、降溫、脫硫等過程的下水含 燃煤灰塵、氧化鈣、氫氧化鈣、碳酸鈣、水不溶物等塵粒、亞硫酸鹽、硫酸鹽 等，經簡單沉降上清液返回濕法用水，下部稠液排至工業廢水裝置。其缺點： 一是排污水量大，增加水耗，并增加污水處理量;二是經簡單沉降上清液返回 凈化裝置上水，有些碳酸鹽、硫酸鹽等帶入系統，易堵塞裝置，嚴重影響除塵、 脫硫等效果。

　　實用新型內容

　　為了解決上述問題，本實用新型提供一種石灰窯氣凈化污水的回收利用裝 置，它可實現洗水閉路循環節約用水，降低生產水耗，同時保護環境。

　　本實用新型通過以下技術方案實現：

　　本實用新型一種石灰窯氣凈化污水的回收利用裝置，它包括污水池、污水 泵、壓濾機、清水池、清水泵、污泥槽和洗滌塔，所述污水池經污水泵連接壓 濾機，所述壓濾機的下端連接清水池，壓濾機的側下部連接污泥槽，所述清水 池的側下部經清水泵連接洗滌塔。

　　所述污水池設為兩個交替使用。

　　本實用新型與現有技術相比具有的優點為：

　　本實用新型裝置可建立洗水閉路循環，清水返回洗滌系統，固體物做建材， 大大減少洗滌用水量，降低產品水耗，為實現輕質碳酸鈣生產過程達到零排放 奠定基礎，同時保護環境。
