申請日2014.01.15
公開(公告)日2015.01.14
IPC分類號C02F3/00
摘要
本實用新型公開了生物處理組塊，其包括兩個以上的箱體，所述相鄰兩個箱體通過對應設于兩個箱體接觸面上的凹凸槽連接，所述箱體的側壁上設有通孔或過濾網，所述箱體內設有微生物菌群，所述微生物菌群固定化于載體上。本實用新型采用以上技術方案，通過相鄰兩個箱體接觸面上的凹凸槽將相鄰的兩個箱體進行連接，方便對生物處理組塊進行拆卸、組裝以及運輸，使生物處理組塊能夠在需要使用的現場組裝，減少施工時間，能夠答復減低工程造價，本實用新型結構簡單，便于生產，能夠?qū)崿F(xiàn)工廠化生產，降低成本。箱體內的微生物菌群，能夠大大提高對有機物、氨氮和磷的處理效率。
權利要求書
1.生物處理組塊，其特征在于：其包括兩個以上的箱體，所述相鄰兩個箱體通過對應設于兩個箱體接觸面上的凹凸槽連接，所述箱體的側壁上設有通孔或過濾網，所述箱體內設有微生物菌群，所述微生物菌群固定化于載體上。
2.根據權利要求1所述的生物處理組塊，其特征在于：所述載體為輕質陶粒濾料、活性炭顆粒、橡膠顆粒、高效纖維束或納米復合聚氨酯泡沫。
3.根據權利要求1-2之一所述的生物處理組塊制成的水處理裝置，其特征在于：所述水處理裝置包括權利要求1-2之一所述的生物處理組塊，還包括池體，所述池體內設有防滲層，池體頂部設有蓋體，所述蓋體上設有人孔，所述池體側壁上端一側設有進水口，池體設有進水口的相對側設有出水口，所述生物處理組塊設于池體內。
說明書
生物處理組塊及采用此組塊的水處理裝置
技術領域
本實用新型屬于水處理領域，特別涉及生物處理組塊及采用此組塊的水處理裝置。
背景技術
隨著生物技術的發展，目前在水處理中生物技術的運用越來越多，然而現有的生物處理設施大多于現場建造池體，施工時間長，建造費用高;部分采用一體化設備，運輸不便，工程造價高，使用壽命短。
發明內容
為了解決現有技術中的不足，本實用新型的目的為提供工廠化生產現場組裝，方便折卸及運輸，施工時間短，并大幅降低工程造價的生物處理組塊及采用此組塊的水處理裝置。
為了實現上述目的，本實用新型采用以下技術方案：

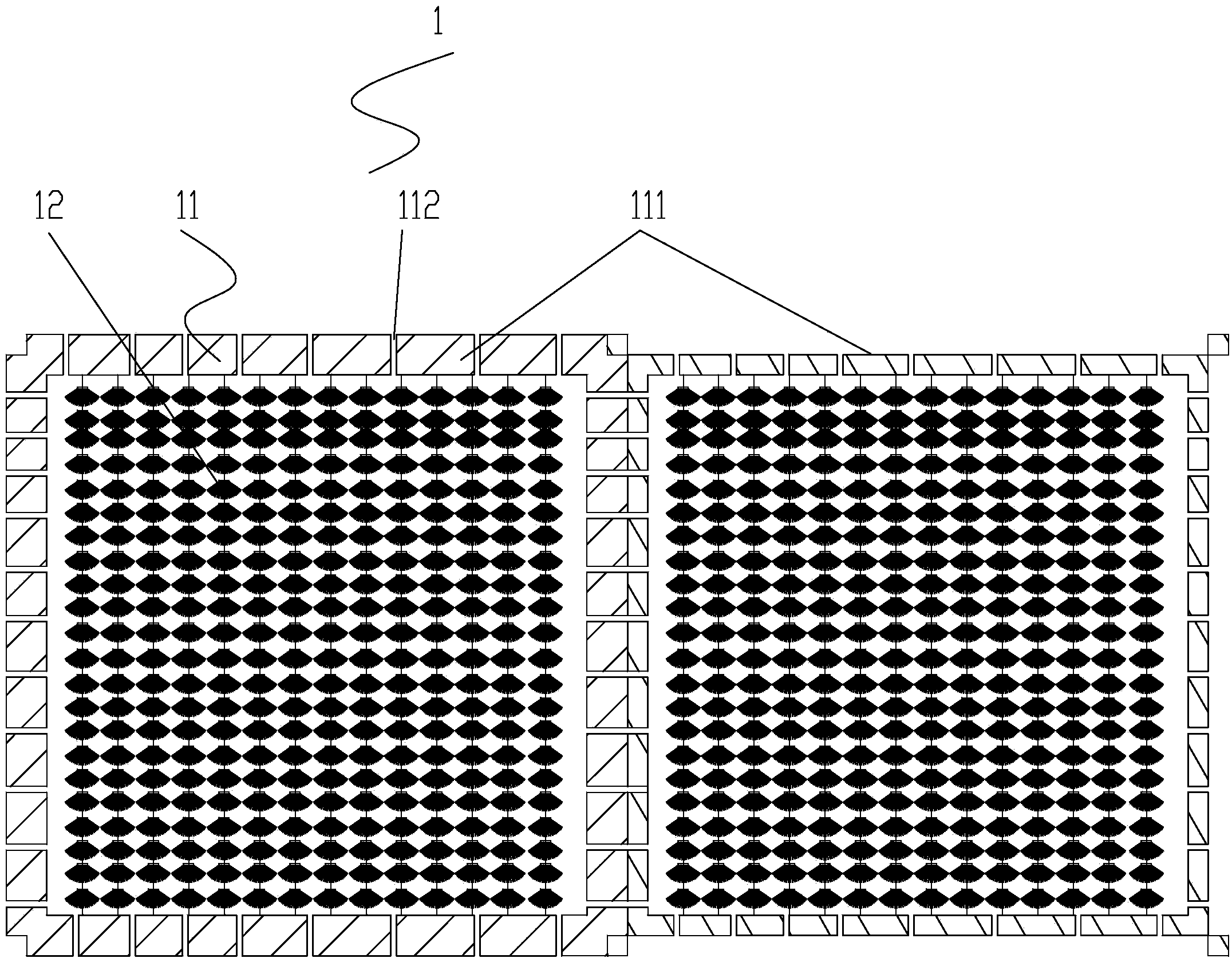

生物處理組塊，其包括兩個以上的箱體，所述相鄰兩個箱體通過對應設于兩個箱體接觸面上的凹凸槽連接，所述箱體的側壁上設有通孔或過濾網，所述箱體內設有微生物菌群，所述微生物菌群固定化于載體上。
所述載體為輕質陶粒濾料、活性炭顆粒、橡膠顆粒、高效纖維束或納米復合聚氨酯泡沫，結合了物理吸附和微生物菌群處理過程，具有容積負荷高、占地面積小、運行穩定、出水水質好、管理方便和運行成本低等。
所述載體為微膠囊，所述微膠囊為緩釋型，采用緩釋型微膠囊作為微生物菌群的載體，能夠在需要微生物菌群起作用時，才使微生物菌群從微膠囊中釋放出來，能夠有效保障微生物菌群的穩定性，減少微生物菌群與不必要的物質接觸，提高微生物菌群的利用率。
水處理裝置，其包括上述的生物處理組塊，所述水處理裝置還包括池體，所述池體內設有防滲層，池體頂部設有蓋體，所述蓋體上設有人孔，所述池體側壁上端一側設有進水口，池體設有進水口的相對側設有出水口，所述生物處理組塊設于池體內�？稍谒幚硌b置的現場對生物處理組塊進行組裝，減少施工時間，大幅降低工程造價。
本實用新型采用以上技術方案，通過相鄰兩個箱體接觸面上的凹凸槽將相鄰的兩個箱體進行連接，方便對生物處理組塊進行拆卸、組裝以及運輸，使生物處理組塊能夠在需要使用的現場組裝，減少施工時間，能夠減低工程造價，本實用新型結構簡單，便于生產，能夠?qū)崿F(xiàn)工廠化生產，降低成本。箱體內的微生物菌群，能夠大大提高對有機物、氨氮和磷的處理效率。
