申請日2014.01.15

　　公開(公告)日2014.07.09

　　IPC分類號C02F9/08

　　摘要

　　一種礦井廢水凈化處理裝置，包括有蓄水池，還包括有水泵、管道混合器、沉淀池、旋流過濾器、電滲析器、紫外線消毒器、清水池、污泥池;所述蓄水池通過水泵連接到管道混合器，所述管道混合器上設置有加藥裝置;所述管道混合器連接到沉淀池入水口，所述沉淀池底部設置排污口和刮泥機;所述污泥池設置有脫水機和干泥儲存裝置，所述脫水機通過回流泵連接到蓄水池;本實用新型結構簡單巧妙，能節省大量廢水處理成本，自動化程度高，具有較好的經濟、社會效益。

　　權利要求書

　　1.一種礦井廢水凈化處理裝置，包括有蓄水池，其特征在于：還包括有水泵、管道混合器、沉淀池、旋流過濾器、電滲析器、紫外線消毒器、清水池、污泥池;所述蓄水池通過水泵連接到管道混合器，所述管道混合器連接到沉淀池入水口，所述管道混合器上設置有加藥裝置;所述沉淀池底部設置排污口和刮泥機;所述沉淀池出水口連接到旋流過濾器入水口;所述旋流過濾器排污口連接到污泥池;所述旋流過濾器出水口連接到電滲析器，所述電滲析器連接到紫外線消毒器，所述紫外線消毒器出水口連接到清水池入水口;所述沉淀池排污口與污泥池相連通，所述污泥池設置有脫水機和干泥儲存裝置，所述脫水機通過回流泵連接到蓄水池。

　　說明書

　　一種礦井廢水凈化處理裝置

　　技術領域

　　本實用新型涉及一種礦井廢水凈化處理裝置，屬于廢水處理技術領域。

　　背景技術

　　礦產開發對水資源的消耗大，煤炭開采過程中伴隨著礦井水的大量排放。煤礦廢水主要來源于煤礦作業時產生的井下廢水，礦區工業場地淋溶廢水等。煤礦山在采煤生產過程中產生的廢水中含有多種有害的有機物、無機物、重金屬離子( 如鐵、錳離子) 等，且水質成份復雜多樣。如廢水不經處理直接排放，則會給周圍環境及水質資源帶來嚴重的污染。

　　我國是人口大國，水資源比較貧乏，因此加強廢水的綜合利用是一項利國利民的大事。

　　實用新型內容

　　本實用新型需要解決的技術問題就在于克服現有技術的缺陷，提供一種礦井廢水凈化處理裝置，它自動化程度高，處理效果好，能滿足生活用水的要求。

　　為解決上述問題，本實用新型采用如下技術方案：

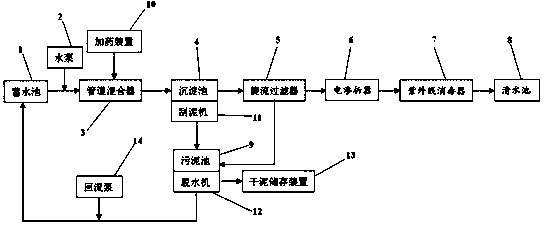

　　一種礦井廢水凈化處理裝置，包括有蓄水池，還包括有水泵、管道混合器、沉淀池、旋流過濾器、電滲析器、紫外線消毒器、清水池、污泥池;

　　所述蓄水池通過水泵連接到管道混合器，所述管道混合器上設置有加藥裝置;水泵的主要作用是將蓄水池中需要處理的礦井廢水抽入管道混合器;管道混合器的主要作用是使礦井廢水與高效廢水處理劑充分混合，使礦井廢水產生相應的化學反應;

　　所述管道混合器連接到沉淀池入水口，所述沉淀池底部設置排污口和刮泥機;刮泥機的作用是清除沉淀池中的污泥，防止沉淀池的池底積泥;

　　所述沉淀池出水口連接到旋流過濾器入水口;所述旋流過濾器排污口連接到污泥池;旋流過濾器的作用是將經過處理的礦井廢水進行過濾，旋流過濾器具有自動反沖洗功能;

　　所述旋流過濾器出水口連接到電滲析器，所述電滲析器連接到紫外線消毒器，所述紫外線消毒器出水口連接到清水池入水口;

　　所述沉淀池排污口與污泥池相連通，所述污泥池設置有脫水機和干泥儲存裝置，所述脫水機通過回流泵連接到蓄水池。

　　本實用新型結構簡單巧妙，能節省大量廢水處理成本，自動化程度高，具有較好的經濟、社會效益。
