申請日2015.06.12

　　公開(公告)日2015.11.18

　　IPC分類號C02F1/72

　　摘要

　　本實用新型公開了一種有機廢水循環流化床fenton反應器，包括進水加藥槽、反應槽和沉淀槽;進水加藥槽為倒錐形，其側壁連有進水總管和FeSO4加藥管，其底部連有反應槽進水管;反應槽為方槽形，反應槽底部中央處設有中心布水管，反應槽進水管的端頭與中心布水管連通，反應槽的上部沿槽體周邊設有出水槽a，出水槽a側壁安裝有出水管;沉淀槽上部為方槽形，下部為錐體形，沉淀槽上部中心處設有中心布水筒，中心布水筒與出水管連通;沉淀槽的上部沿槽體周邊設有出水槽b，出水槽b連有出水總管;沉淀槽的下部依次連有循環泵吸水管和循環泵。本實用新型能夠有效提高fenton氧化反應效率，節約FeSO4用量，減少污泥產量。

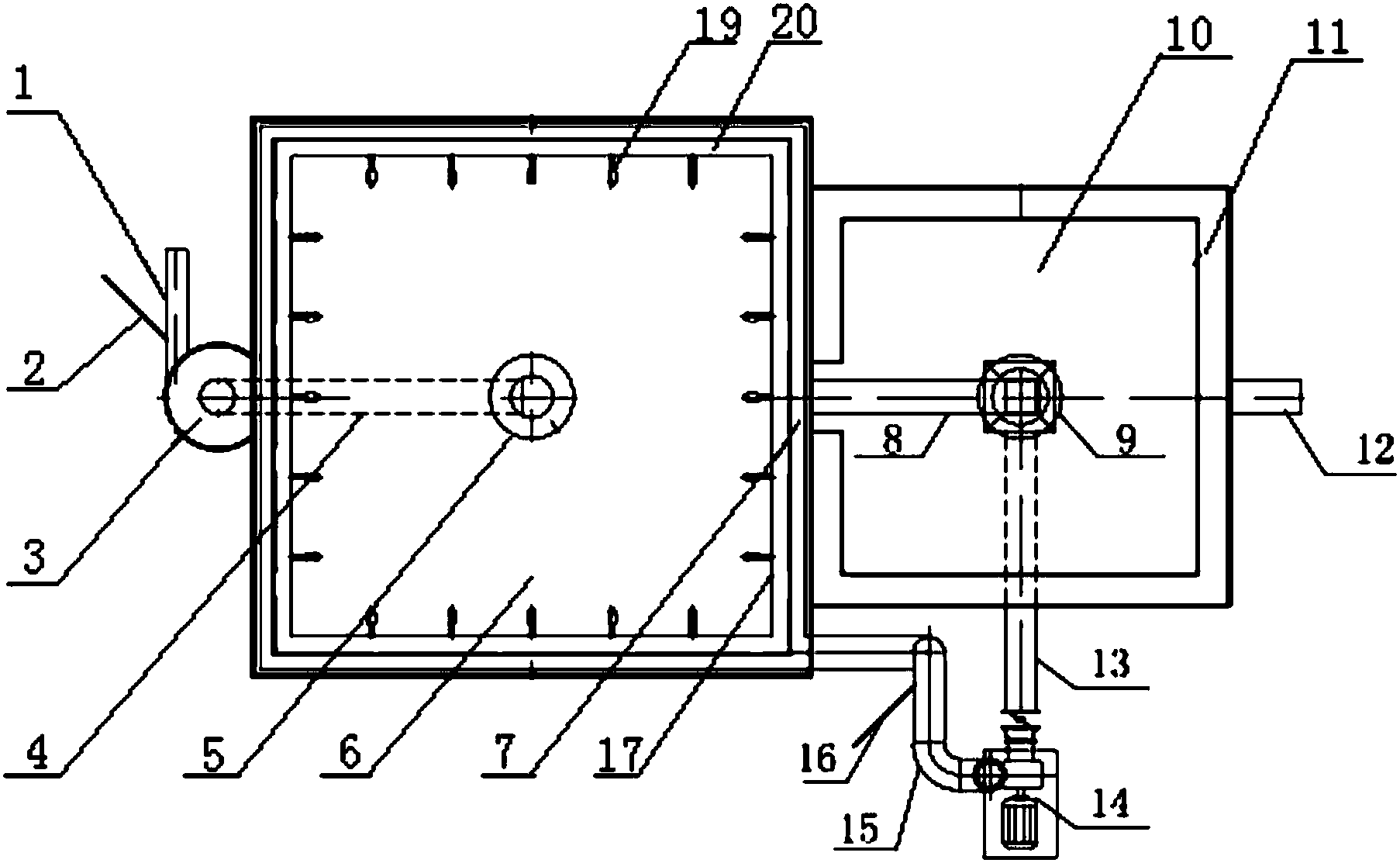

　　摘要附圖



　　權利要求書

　　1.一種有機廢水循環流化床fenton反應器，其特征在于：包括進水加藥槽(3)、反應槽(6)和沉淀槽(10);

　　所述進水加藥槽(3)為倒錐形結構，進水加藥槽(3)的側壁連通有進水總管(1)和FeSO4加藥管(2)，進水加藥槽(3)的底部連通有反應槽進水管(4);

　　所述反應槽(6)為方槽結構，反應槽(6)的底部中央處豎直布設有中心布水管(5)，反應槽進水管(4)的端頭與中心布水管(5)連通，反應槽(6)的上部沿槽體周邊設置有出水槽a(7)，所述出水槽a(7)的側壁安裝有出水管(8)，出水管(8)伸入沉淀槽(10)內部;

　　所述沉淀槽(10)的上部為方槽結構，沉淀槽(10)的下部為錐體結構，在沉淀槽(10)上部中心處設置有中心布水筒(9)，中心布水筒(9)與出水管(8)相連通;沉淀槽(10)的上部沿槽體周邊設置有出水槽b(11)，出水槽b(11)連接有出水總管(12);沉淀槽(10)的下部依次連接有循環泵吸水管(13)和循環泵(14)。

　　2.根據權利要求1所述的fenton反應器，其特征在于：所述中心布水管(5)的頂部安裝有傘形溢流裝置(18)。

　　3.根據權利要求1所述的fenton反應器，其特征在于：所述反應槽(6)的底部沿槽體周邊設置有環形射流攪拌裝置(17)，環形射流攪拌裝置(17)依次連接有H2O2加藥管(16)、循環泵排出管(15)和循環泵(14)。

　　4.根據權利要求3所述的fenton反應器，其特征在于：所述環形射流攪拌裝置(17)由環形總管(19)和若干個噴射口朝向反應槽內側的射流器(20)組成。

　　5.根據權利要求1所述的fenton反應器，其特征在于：所述進水加藥槽(3)的槽體橫截面為“D”形結構。

　　說明書

　　一種有機廢水循環流化床fenton反應器

　　技術領域

　　本實用新型屬于廢水處理技術領域，具體涉及一種有機廢水循環流化床 fenton反應器。

　　背景技術

　　有機廢水是指由造紙、皮革及食品等行業排出的廢水。這些廢水中含有 大量的碳水化合物、脂肪、蛋白、纖維素等有機物,如果直接排放，會造成嚴 重污染。隨著我國經濟的快速發展，有機廢水呈現出水質復雜、難生物降解、 高濃度和高毒性的特點，傳統的生化方法已經很難將其達標處理。20世紀 80年代發展起來的高級氧化技術能夠利用光、聲、電、磁等物理和化學過程 產生的高活性中間體羥基自由基(·OH)氧化污染物，具有適用范圍廣、反 應速率快、氧化能力強的特點，在處理造紙、印染、農藥、制藥廢水和垃圾 滲濾液等高毒性、難降解廢水方面具有很大的優勢。Fenton(芬頓)氧化工 藝就是眾多氧化工藝中的一種，該技術是利用亞鐵鹽和過氧化氫組合而成 Fenton試劑氧化降解有機物。其實質是H2O2在Fe2+的催化作用下生成具有 高反應活性的·OH與大多數有機物作用使其降解。目前的fenton反應槽多為 柱狀塔體，通過空氣攪拌強化傳質。由于塔體高度較高，攪拌所需的風壓較 大而使得反應槽運行的動力消耗高。而且，反應槽出水直接進入下一個處理 設施，使得Fe2+未得到充分利用，增加了藥品消耗和污泥產量。因此，F(xiàn)enton 氧化工藝在實際應用過程中普遍存在動力消耗高，藥劑投加量大，污泥產生 量大的缺點。

　　實用新型內容

　　本實用新型的目的是提供一種有機廢水循環流化床fenton反應器，該裝 置解決了現有fenton反應槽存在的動力消耗高、藥品利用率低、污泥產生量 大的問題。

　　本實用新型所采用的技術方案是，一種有機廢水循環流化床fenton反應 器，包括進水加藥槽、反應槽和沉淀槽;

　　進水加藥槽為倒錐形結構，進水加藥槽的側壁連通有進水總管和FeSO4加藥管，進水加藥槽的底部連通有反應槽進水管;

　　反應槽為方槽結構，反應槽的底部中央處豎直布設有中心布水管，反應 槽進水管的端頭與中心布水管連通，反應槽的上部沿槽體周邊設置有出水槽 a，出水槽a的側壁安裝有出水管，出水管伸入沉淀槽內部;

　　沉淀槽上部為方槽結構，下部為錐體結構，在沉淀槽上部中心處設置有 中心布水筒，中心布水筒與出水管相連通;沉淀槽的上部沿槽體周邊設置有 出水槽b，出水槽b連接有出水總管;沉淀槽的下部依次連接有循環泵吸水 管和循環泵。

　　本實用新型的特點還在于，

　　中心布水筒的頂部設置有傘形溢流裝置。

　　反應槽的底部沿槽體周邊設置有環形射流攪拌裝置，環形射流攪拌裝置 依次連接有H2O2加藥管、循環泵排出管和循環泵。

　　環形射流攪拌裝置由環形總管和若干個噴射口朝向反應槽內側的射流 器組成。

　　進水加藥槽的槽體橫截面為“D”形結構。

　　本實用新型的有益效果是，一種有機廢水循環流化床fenton反應器，通 過具有“D”形橫截面的進水加藥槽，可強化旋流過程的水力剪切作用，提高 FeSO4和有機廢水的混合效果;通過設置傘形溢流裝置，使進水分布均勻， 防止出現輻射狀溝流;通過設置環形射流攪拌裝置，既可實現H2O2與廢水 和Fe2+的充分混合，由具有防止污泥沉淀的攪拌作用。本實用新型能夠有 效提高fenton氧化反應效率，節約FeSO4用量，減少污泥產量。
