申請日2015.07.13
公開(公告)日2015.10.21
IPC分類號C02F11/18; C02F11/12
摘要

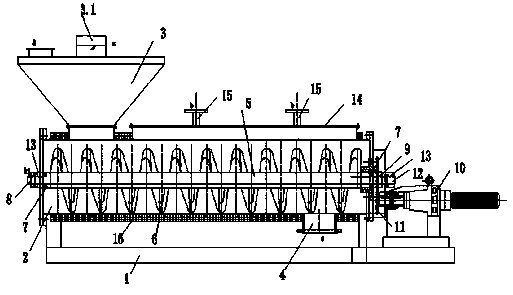

化工污泥蒸干機，包括機架，設置于機架上的圓筒狀殼體，殼體一端上部設置有進料斗、另一端下部設置有出料口，殼體內設置有旋轉主軸、旋轉主軸上設置有螺旋葉片，旋轉主軸兩端伸出殼體穿于軸承內，旋轉主軸為空心軸體，旋轉主軸內表面開設有螺旋狀的冷凝水引流槽，進料斗側的旋轉主軸端連接有進氣接頭，出料口側的旋轉主軸端設置有大皮帶輪，大皮帶輪與設置于一側的減速電機主軸上的小皮帶輪通過皮帶配合傳動，所述出料口側的旋轉主軸端部設置有活接頭，所述活接頭設于保護罩內，進料斗一側的殼體上開設有檢查蓋，檢查蓋上開始有通風口，所述殼體外表面包裹有隔熱保溫層。大大提高蒸干效率，并且結構簡單，適合推廣應用。
權利要求書
1.化工污泥蒸干機，包括機架，設置于機架上的圓筒狀殼體，殼體一端上部設置有進料斗、另一端下部設置有出料口，殼體內設置有旋轉主軸、旋轉主軸上設置有螺旋葉片，旋轉主軸兩端伸出殼體穿于軸承內，其特征在于旋轉主軸為空心軸體，旋轉主軸內表面開設有螺旋狀的冷凝水引流槽，進料斗側的旋轉主軸端連接有進氣接頭，出料口側的旋轉主軸端設置有大皮帶輪，大皮帶輪與設置于一側的減速電機主軸上的小皮帶輪通過皮帶配合傳動，所述出料口側的旋轉主軸端部設置有活接頭，所述活接頭設于保護罩內，進料斗一側的殼體上開設有檢查蓋，檢查蓋上開始有通風口，所述殼體外表面包裹有隔熱保溫層。
2.根據權利要求1所述的化工污泥蒸干機，其特征在于進料斗頂端密封并開設有閥門進口。
3.根據權利要求1所述的化工污泥蒸干機，其特征在于螺旋葉片為中空結構，旋轉主軸與螺旋葉片的密封連接面上開設有與螺旋葉片曲線一致的溝槽。
說明書
化工污泥蒸干機
技術領域
本發明涉及污泥處理領域，尤其涉及化工污泥干燥輸送設備。
背景技術
在污水處理廠和木材加工廠等領域，污泥需要烘干才能達到排放要求，木屑需要烘干才能使用，用火直接烤安全隱患較大，傳統的污泥烘干機為旋轉主軸內通熱油結構，加熱散熱片使其對腔內污泥進行烘干的結構，這種結構耗能高，且熱油容易泄露，對烘干的污泥形成污染，對設備的密封性要求極高，熱油的安全隱患極高，容易產生燃燒。
通過改進現有的蒸干機采用蒸汽干燥，但冷凝水無法有效排出，影響蒸干效率，有待改進。
發明內容
本發明針對現有技術的不足，提供了一種有效排出冷凝水，結構簡單，蒸干效率高的化工污泥蒸干機。
為實現本發明目的，提供了以下技術方案：化工污泥蒸干機，包括機架，設置于機架上的圓筒狀殼體，殼體一端上部設置有進料斗、另一端下部設置有出料口，殼體內設置有旋轉主軸、旋轉主軸上設置有螺旋葉片，旋轉主軸兩端伸出殼體穿于軸承內，其特征在于旋轉主軸為空心軸體，旋轉主軸內表面開設有螺旋狀的冷凝水引流槽，進料斗側的旋轉主軸端連接有進氣接頭，出料口側的旋轉主軸端設置有大皮帶輪，大皮帶輪與設置于一側的減速電機主軸上的小皮帶輪通過皮帶配合傳動，所述出料口側的旋轉主軸端部設置有活接頭，所述活接頭設于保護罩內，進料斗一側的殼體上開設有檢查蓋，檢查蓋上開始有通風口，所述殼體外表面包裹有隔熱保溫層。
作為優選，進料斗頂端密封并開設有閥門進口。
作為優選，螺旋葉片為中空結構，旋轉主軸與螺旋葉片的密封連接面上開設有與螺旋葉片曲線一致的溝槽。
本發明有益效果：本發明通過在旋轉主軸內開設引流槽，并且將螺旋葉片設置為空心，使蒸汽可以進入更好的導熱，大大提高蒸干效率，并且結構簡單，適合推廣應用。
