申請日2015.07.13
公開(公告)日2015.10.21
IPC分類號B01D53/75
摘要
本發明涉及一種一體化廢水廢氣處理設備，包括設有入口和出口的本體，所述本體包括本體上部和本體下部，所述本體下部設有補給水箱，所述本體上部內安裝有微波發生器和催化劑，所述微波發生器和催化器之間安裝有發光裝置，且催化劑的一側安裝有循環泵系統，所述循環泵系統的下部位于補給水箱內，所述循環泵系統的一側安裝有除霧器，所述除霧器的一側安裝有溢流水箱，所述溢流水箱位于補給水箱內。本發明結構簡單、使用方便，且處理效率高、能耗低，無二次污染，值得在市場上推廣。
權利要求書
1.一種一體化廢水廢氣處理設備，包括設有入口和出口的本體，所述本體包括本體上部和本體下部，其特征在于：所述本體下部設有補給水箱，所述本體上部內安裝有微波發生器和催化劑，所述微波發生器和催化器之間安裝有發光裝置，且催化劑的一側安裝有循環泵系統，所述循環泵系統的下部位于補給水箱內，所述循環泵系統的一側安裝有除霧器，所述除霧器的一側安裝有溢流水箱，所述溢流水箱位于補給水箱內。
2.如權利要求1所述的一體化廢水廢氣處理設備，其特征在于：所述的循環泵系統包括安裝在循環泵鐵架上的循環泵，所述的循環泵連接有循環泵入口管和循環泵出口管，所述循環泵和循環泵入口管位于補給水箱內，所述的循環泵出口管與本體上部連通。
3.如權利要求1所述的一體化廢水廢氣處理設備，其特征在于：所述本體上部設有除霧器更換孔，所述除霧器安裝在除霧器更換孔內，且除霧器設有噴霧管。
4.如權利要求1所述的一體化廢水廢氣處理設備，其特征在于：所述的溢流水箱設有溢流排放管。
5.如權利要求1所述的一體化廢水廢氣處理設備，其特征在于：所述的本體上部設有催化劑更換孔，所述催化劑安裝在催化劑更換孔內。
6.如權利要求5所述的一體化廢水廢氣處理設備，其特征在于：所述催化劑為二氧化鈦催化劑。
7.如權利要求1所述的一體化廢水廢氣處理設備，其特征在于：所述的發光裝置為UV燈管。
8.如權利要求1所述的一體化廢水廢氣處理設備，其特征在于：所述的本體上部設有循環泵系統安裝架，所述循環泵系統安裝在循環泵系統安裝架內，且循環泵系統安裝架的上部設有視窗。
說明書
一種一體化廢水廢氣處理設備
技術領域
本發明涉及一種廢水廢氣處理設備，具體是涉及一種一體化廢水廢氣處理設備，屬于三廢處理設備的技術領域。
背景技術
生物難降解有機廢水作為工業生產中常見的一類廢水，多產生于制藥、化工等行業，該類廢水具有水質多變、濃度高、鹽度高、生色物質成分復雜等特點。傳統的處理方式工藝復雜、成本高，且存在二次污染，難以滿足對其凈化處理的要求。
微光諧振處理技術是利用特殊的微波發生器，利用“靶向波段”技術，產生特定波段的高能光波，通過無極光源對廢氣分子鏈進行凈化的專業技術。因此，本領域急需研發一種以微光諧振處理技術為核心的廢水廢氣處理設備。本發明由此產生。
發明內容
針對現有技術的上述技術問題，本發明的目的是提供一種一體化廢水廢氣處理設備，以微光諧振處理技術為核心，對廢氣分子進行催化氧化，使破壞后的分子或中子與臭氧進行結合，使有機或無機高分子惡臭化合物分子鏈，在催化氧化過程中，轉變成低分子化合物使之變?yōu)槎趸肌⑺�，工藝簡單、操作方便�?/P>
為達到上述目的，本發明是通過以下技術方案實現的：

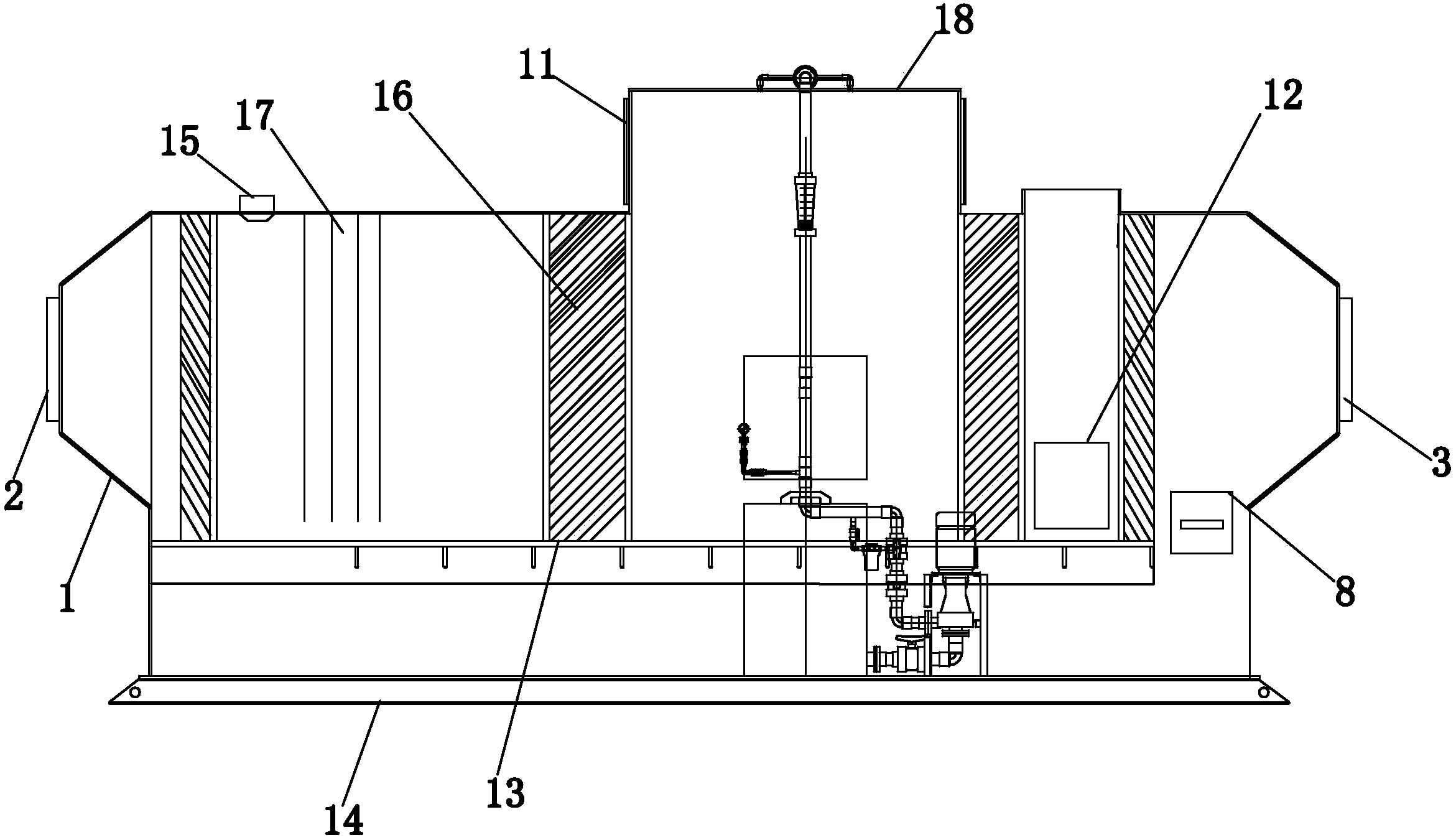

一種一體化廢水廢氣處理設備，包括設有入口和出口的本體，所述本體包括本體上部和本體下部，所述本體下部設有補給水箱，所述本體上部內安裝有微波發生器和催化劑，所述微波發生器和催化器之間安裝有發光裝置，且催化劑的一側安裝有循環泵系統，所述循環泵系統的下部位于補給水箱內，所述循環泵系統的一側安裝有除霧器，所述除霧器的一側安裝有溢流水箱，所述溢流水箱位于補給水箱內。
所述的循環泵系統包括安裝在循環泵鐵架上的循環泵，所述的循環泵連接有循環泵入口管和循環泵出口管，所述循環泵和循環泵入口管位于補給水箱內，所述的循環泵出口管與本體上部連通。
所述本體上部設有除霧器更換孔，所述除霧器安裝在除霧器更換孔內，且除霧器設有噴霧管。
所述的溢流水箱設有溢流排放管。
所述的本體上部設有催化劑更換孔，所述催化劑安裝在催化劑更換孔內。
所述催化劑為二氧化鈦催化劑。
所述的發光裝置為UV燈管。
所述的本體上部設有循環泵系統安裝架，所述循環泵系統安裝在循環泵系統安裝架內，且循環泵系統安裝架的上部設有視窗。
本發明以微光諧振處理技術為核心，利用特殊的微波發生器，并利用“靶向波段”技術，產生特定波段的高能光波，通過無極光源對廢氣分子鏈進行凈化的專業技術。
首先，利用引風機將污染物分子引入光催化區，運用253.7納米波段切割、斷鏈、燃燒、裂解廢氣分子鏈，改變惡臭氣體如：氨、三甲胺、硫化氫、甲硫氫、甲硫醇、甲硫醚、二甲二硫、二硫化碳、苯乙烯、硫化物(如H2S)、揮發性有機廢氣(VOCs)、苯、甲苯、二甲苯等的分子結構;
然后，對廢氣分子進行催化氧化，使破壞后的分子或中子與臭氧(O3)進行結合，使有機或無機高分子惡臭化合物分子鏈，在催化氧化過程中，轉變成低分子化合物使之變?yōu)槎趸?CO2)、水(H2O)等;
最后，根據不同的廢氣成分配置7種以上相對應的惰性催化劑，在338納米光源以下發生催化反應，其激發出的效果類似于植物光合作用，對廢氣凈化效果，其除臭最高可達99%以上，凈化、脫臭效果大大超過《惡臭污染物排放標準》(GB14554-1993)和《大氣污染物排放標準》(GB16297-1996)。
本發明結構簡單、使用方便，且處理效率高、能耗低，無二次污染，值得在市場上推廣。
