申請日2015.06.12

　　公開(公告)日2015.11.11

　　IPC分類號C02F3/30

　　摘要

　　本實用新型公開了一種厭氧好氧相結合的工業廢水處理裝置，折流板反應器與曝氣式膜生物反應器相連接，所述的折流板反應器由第一反應室和第二反應室連接組成，曝氣式膜生物反應器底部設置有曝氣裝置，在曝氣式膜生物反應器內設置有膜組件，工業廢水首先由進水管進入前置折流板反應器，可以實現抵抗對高濃度的廢水的沖擊，同時折流板反應器可以實現針對高濃度工業廢水的降解，實現將大分子污染物轉化為小分子污染物，便于后續生物反應器的去除，并且折流板反應器上方的集氣裝置也能夠充分實現沼氣的回收，隨后廢水進入曝氣式膜生物反應器，曝氣式膜生物反應器中的微生物可以更好的降解小分子污染物，最終實現針對高濃度工業廢水的有效去除。

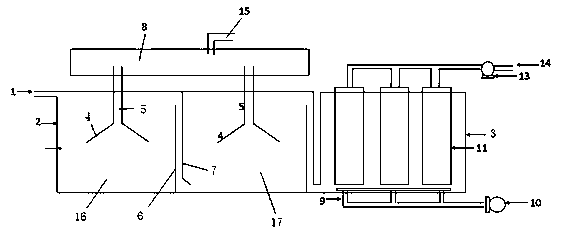

　　摘要附圖



　　權利要求書

　　1.一種厭氧好氧相結合的工業廢水處理裝置，包括進水管(1)，其特征在于：進水管(1)與折流板反應器(2)相連接，折流板反應器(2)與曝氣式膜生物反應器(3)相連接，所述的折流板反應器(2)由第一反應室(16)和第二反應室(17)連接組成，在折流板反應器(2)內設置有三相分離器(4)，三相分離器(4)通過氣體管(5)與集氣裝置相連接;曝氣式膜生物反應器(3)底部設置有曝氣裝置(9)，在曝氣式膜生物反應器(3)內設置有膜組件(11)，膜組件(11)通過連接管與出水口(14)相連接，在連接管上設置有抽吸泵(13)。

　　2.根據權利要求1所述的厭氧好氧相結合的工業廢水處理裝置，其特征在于：在第一反應室(16)和第二反應室(17)之間設置有分隔板(6)和折流板(7)。

　　3.根據權利要求1所述的厭氧好氧相結合的工業廢水處理裝置，其特征在于：所述的集氣裝置包括集氣箱(8)和集氣箱(8)上設置的氣體排放管(15)。

　　4.根據權利要求1所述的厭氧好氧相結合的工業廢水處理裝置，其特征在于：所述曝氣裝置(9)通過連接管與鼓風機(10)相連接。

　　5.根據權利要求1所述的厭氧好氧相結合的工業廢水處理裝置，其特征在于：在第一反應室(16)和第二反應室(17)內都設置有三相分離器(4)。

　　說明書

　　一種厭氧好氧相結合的工業廢水處理裝置

　　技術領域

　　本實用新型專利涉及一種厭氧好氧相結合的工業廢水處理裝置，屬于環境工程技術領域。

　　背景技術

　　目前，隨著我國的社會的經濟不斷的發展，工業化的進程也在逐漸推進，隨著工業廢水量的逐漸增多，工業廢水偷排入河流湖泊的案例也在逐漸增多。工業廢水的特點主要表現為廢水排放量大、污染物組成復雜和污染嚴重。不同的工業廢水，其水質差異很大。以化學需氧量為例，較低的也在250-3500mg/L之間，高的常達每升數萬毫克，甚至幾十萬毫克。一旦這些工業廢水排入自然水體中，會造成嚴重的水質污染，從而最終引起一系列環境問題以及水資源短缺。因此，針對工業廢水的凈化和處理在環境污染治理方面也扮演著越來越重要的角色。但是在目前的工業廢水處理行業中，廢水處理設施眾多，且傳統工藝也存在著流程復雜，操作繁瑣，占地面積較大，運行成本高，且單元組合過多等缺點。

　　而現在隨著環保產業的發展，針對工業廢水的處理技術越來越完善，好氧氣固定生物膜技術、A/O工藝等好氧工藝在工業廢水中的應用也越來越多，這些工藝利用好養生物去除機理，能夠保證處理系統的穩定性與實用性，同時提高生物的可生化性，并且處理流程簡單，但好氧工藝卻存在著運行成本較高，且較適合于中低濃度的工藝廢水，同時產生的剩余污泥量較大，存在有污泥膨脹的現象，所以現有的處理污水系統還是不夠完善。

　　實用新型內容

　　本實用新型的目的是：提供一種結構簡單、運行成本低、操作方便、易維護、處置效率高，將厭氧折流板反應器與曝氣膜生物反應器相互結合，利用厭氧折流板反應器抵抗高濃度的工業廢水沖擊，同時使用曝氣式膜生物反應器提高綜合去除率保證出水水質穩定，實現厭氧和好氧生物處理技術的相互結合的一種厭氧好氧相結合的工業廢水處理裝置，以克服現有技術的不足。

　　本實用新型是這樣實現的：一種厭氧好氧相結合的工業廢水處理裝置，包括進水管，進水管與折流板反應器相連接，折流板反應器與曝氣式膜生物反應器相連接，所述的折流板反應器由第一反應室和第二反應室連接組成，在折流板反應器內設置有三相分離器，三相分離器通過氣體管與集氣裝置相連接;曝氣式膜生物反應器底部設置有曝氣裝置，在曝氣式膜生物反應器內設置有膜組件，膜組件通過連接管與出水口相連接，在連接管上設置有抽吸泵。

　　在第一反應室和第二反應室之間設置有分隔板和折流板。

　　所述的集氣裝置包括集氣箱和集氣箱上設置的氣體排放管。

　　所述曝氣裝置通過連接管與鼓風機相連接。

　　在第一反應室和第二反應室內都設置有三相分離器。

　　由于采用了上述技術方案，工業廢水首先由進水管進入前置折流板反應器，可以實現抵抗對高濃度的廢水的沖擊，同時折流板反應器可以實現針對高濃度工業廢水的降解，實現將大分子污染物轉化為小分子污染物，便于后續生物反應器的去除，并且折流板反應器上方的集氣裝置也能夠充分實現沼氣的回收，隨后廢水進入曝氣式膜生物反應器，曝氣式膜生物反應器中的微生物可以更好的降解小分子污染物，曝氣式膜生物反應器的膜組件也能夠更好的實現對廢水中污染物的深度過濾，最終實現針對高濃度工業廢水的有效去除。
