申請日2015.07.08
公開(公告)日2015.12.16
IPC分類號C02F9/02
摘要
本實用新型涉及一種基于物聯網的廢水處理系統，包括無線連接的處理裝置和數字通訊終端，所述處理裝置包括中央控制裝置、依次連通的沉淀池、一次過濾池和二次過濾池，所述沉淀池包括從上到下依次設置的第一流通層、隔離板和沉淀層，所述二次過濾池包括第二流通層、設置在第二流通層上側的正極鋼片和設置在第二流通層下側的負極鋼片，該基于物聯網的廢水處理系統通過無線連接的處理裝置和數字通訊終端，實現了對整個廢水處理過程的實時監控;同時通過沉淀池、一次過濾池和二次過濾池，對廢水中的大小雜質和有害離子進行濾除，提高了廢水處理的處理效率，而且系統采用性價比高的元器件，不僅提高了系統的可靠性還降低了生產成本。
權利要求書
1.一種基于物聯網的廢水處理系統，其特征在于，包括無線連接的處理裝 置和數字通訊終端(12)，所述處理裝置包括中央控制裝置、依次連通的沉淀池 (1)、一次過濾池(2)和二次過濾池(3);

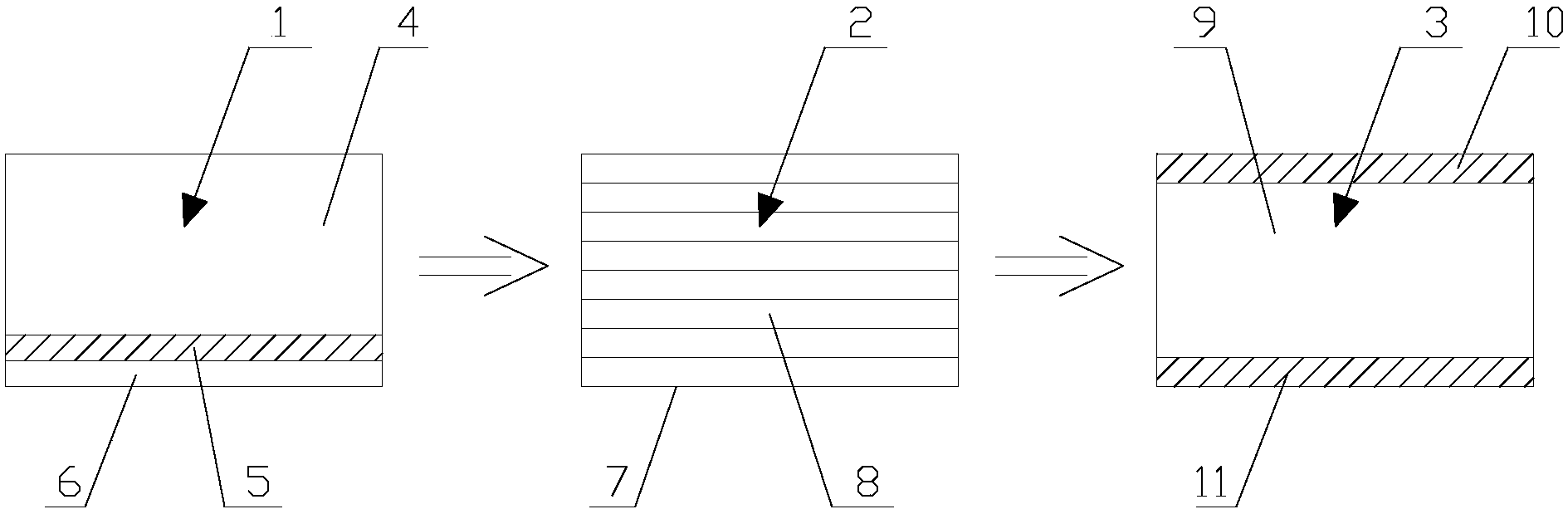

所述沉淀池(1)包括從上到下依次設置的第一流通層(4)、隔離板(5) 和沉淀層(6)，所述一次過濾池(2)包括第一過濾管(7)，所述第一過濾管(7) 中設置有若干第二過濾管(8)，各第二過濾管(8)沿第一過濾管(7)的中心 軸線周向均勻分布，所述二次過濾池(3)包括第二流通層(9)、設置在第二流 通層(9)上側的正極鋼片(10)和設置在第二流通層(9)下側的負極鋼片(11)， 所述第一過濾管(7)通過導通管與第二流通層(9)連通;
所述中央控制裝置包括中央控制系統(13)、與中央控制系統(13)連接的 電機驅動模塊(14)、水質檢測模塊(15)、無線通訊模塊(16)、閥門控制模塊 (17)、工作電源模塊(18)、信息存儲模塊(19)和電極控制模塊(20)，所述 正極鋼片(10)和負極鋼片(11)均與電極控制模塊(20)電連接。
2.如權利要求1所述的基于物聯網的廢水處理系統，其特征在于，所述沉 淀池(1)、一次過濾池(2)和二次過濾池(3)中均設有水質檢測傳感器，所 述水質檢測傳感器與水質檢測模塊(15)電連接。
3.如權利要求1所述的基于物聯網的廢水處理系統，其特征在于，所述無 線通訊模塊(16)通過WIFI傳輸無線信號。
4.如權利要求1所述的基于物聯網的廢水處理系統，其特征在于，所述電 機驅動模塊(14)包括電機驅動電路，所述電機驅動電路包括第一三極管(Q1)、 第二三極管(Q2)、第一二極管(D1)、第二二極管(D2)和第一電阻(R1)，所 述第一三極管(Q1)的基極和第二三極管(Q2)的基極均通過第一電阻(R1) 外接15V直流電壓電源，所述第一三極管(Q1)的發射極和第二三極管(Q2) 的發射極連接，所述第一三極管(Q1)的集電極外接15V直流電壓電源，所述 第二三極管(Q2)的集電極接地，所述第一三極管(Q1)的發射極與第一二極 管(D1)的陽極連接且通過第一二極管(D1)與第一三極管(Q1)的集電極連 接，所述第二三極管(Q2)的發射極與第二二極管(D2)的陰極連接且通過第 二二極管(D2)與第二三極管(Q2)的集電極連接。
5.如權利要求4所述的基于物聯網的廢水處理系統，其特征在于，所述第 一三極管(Q1)的型號為S8050，所述第二三極管(Q2)的型號為S8550，所述 第一二極管(D1)和第二二極管(D2)的型號均為DL4148。
6.如權利要求1所述的基于物聯網的廢水處理系統，其特征在于，所述數 字通訊終端(12)為智能手機。
7.如權利要求1所述的基于物聯網的廢水處理系統，其特征在于，所述第 二過濾管(8)中設有活性炭。
說明書
一種基于物聯網的廢水處理系統
技術領域
本實用新型涉及一種基于物聯網的廢水處理系統。
背景技術
在現代社會，由于環境污染造成的社會問題不斷增加，人們對于環境保護 也越來越重視。
在很多工廠中，由于缺少廢水處理系統，所以對于廢水的處理都是采用直 接排放的形式，這樣對環境的污染十分嚴重。少數工廠也有相應的廢水處理設 備，但是由于設備的功能比較單一，無法對廢水進行全面處理，而且這些設備 普遍價格比較昂貴，影響了其適用范圍。
實用新型內容
本實用新型要解決的技術問題是：為了克服現有技術廢水處理功能單一且 生產成本高的不足，提供一種能夠?qū)U水進行全方位的處理且生產成本低、具 有實時監控能力的基于物聯網的廢水處理系統。
本實用新型解決其技術問題所采用的技術方案是：一種基于物聯網的廢水 處理系統，包括無線連接的處理裝置和數字通訊終端，所述處理裝置包括中央 控制裝置、依次連通的沉淀池、一次過濾池和二次過濾池;
所述沉淀池包括從上到下依次設置的第一流通層、隔離板和沉淀層，所述 一次過濾池包括第一過濾管，所述第一過濾管中設置有若干第二過濾管，各第 二過濾管沿第一過濾管的中心軸線周向均勻分布，所述二次過濾池包括第二流 通層、設置在第二流通層上側的正極鋼片和設置在第二流通層下側的負極鋼片， 所述第一過濾管通過導通管與第二流通層連通;
所述中央控制裝置包括中央控制系統、與中央控制系統連接的電機驅動模 塊、水質檢測模塊、無線通訊模塊、閥門控制模塊、工作電源模塊、信息存儲 模塊和電極控制模塊，所述正極鋼片和負極鋼片均與電極控制模塊電連接。
作為優選，為了提高各個池子的工作效率，所述沉淀池、一次過濾池和二 次過濾池中均設有水質檢測傳感器，所述水質檢測傳感器與水質檢測模塊電連 接。
作為優選，為了提高無線信號的傳輸可靠性，所述無線通訊模塊通過WIFI 傳輸無線信號。
作為優選，為了提高電機驅動模塊的電機驅動能力，所述電機驅動模塊包 括電機驅動電路，所述電機驅動電路包括第一三極管、第二三極管、第一二極 管、第二二極管和第一電阻，所述第一三極管的基極和第二三極管的基極均通 過第一電阻外接15V直流電壓電源，所述第一三極管的發射極和第二三極管的 發射極連接，所述第一三極管的集電極外接15V直流電壓電源，所述第二三極 管的集電極接地，所述第一三極管的發射極與第一二極管的陽極連接且通過第 一二極管與第一三極管的集電極連接，所述第二三極管的發射極與第二二極管 的陰極連接且通過第二二極管與第二三極管的集電極連接。
作為優選，通過選用性價比高的元器件，降低生產成本，所述第一三極管 的型號為S8050，所述第二三極管的型號為S8550，所述第一二極管和第二二極 管的型號均為DL4148。
作為優選，為了提高系統的實用性，所述數字通訊終端為智能手機。
作為優選，為了提高第二過濾管的過濾效率，所述第二過濾管中設有活性 炭。
本實用新型的有益效果是，該基于物聯網的廢水處理系統通過無線連接的 處理裝置和數字通訊終端，實現了對整個廢水處理過程的實時監控;同時通過 沉淀池、一次過濾池和二次過濾池，對廢水中的大小雜質和有害離子進行濾除， 提高了廢水處理的處理效率，而且系統采用性價比高的元器件，不僅提高了系 統的可靠性還降低了生產成本。
