申請日2015.07.08

　　公開(公告)日2015.12.02

　　IPC分類號C02F9/04; C02F101/20; C02F11/00

　　摘要

　　本實用新型公開了一種移動式重金屬水處理器，包括抽水泵、旋流除砂器、處理水管道、清水管道、第一管道混合器、第二管道混合器、第三管道混合器、第一加藥箱、第二加藥箱、第三加藥箱、固液分離器、攪拌裝置、控制柜和發電機。利用本實用新型的移動式重金屬水處理器能夠高效處理利用淋洗法在土壤重金屬污染修復過程中產生的淋洗廢水，由于其結構簡單，拆裝方便，能進行移動，適合野外工作。

　　權利要求書

　　1.一種移動式重金屬水處理器，其特征在于，包括抽水泵、旋流除砂器、處理水管道、清 水管道、第一管道混合器、第二管道混合器、第三管道混合器、第一加藥箱、第二加藥 箱、第三加藥箱、固液分離器、攪拌裝置、控制柜和發電機，所述的抽水泵的入水口與 進水管道相連，其出水口經管道與旋流除砂器相連，旋流除砂器的出水口經排水管道與 處理水管道和清水管道相連，所述的第一管道混合器、第二管道混合器和第三管道混合 器順序相連，第一管道混合器的入水口與處理水管道相連，每個管道混合器上都具有一 個加藥口，加藥口上面設有流量計，第三管道混合器的出水口經管道與固液分離器相連， 所述的清水管道依次與第一加藥箱、第二加藥箱和第三加藥箱的入水管相連，在第一加 藥箱的入水管與排水管道之間的清水管道上設有閥門，所述的處理水管道上也設有閥門， 所述的第一加藥箱、第二加藥箱和第三加藥箱內都設有攪拌器和計量泵，計量泵的入水 管伸入加藥箱底部，而其出水管與相對應的管道混合器的加藥口相連，即第一加藥箱、 第二加藥箱和第三加藥箱的計量泵出水管分別與第一管道混合器、第二管道混合器和第 三管道混合器的加藥口相連，固液分離器上部設有出水口，其下部的固體出口與攪拌裝 置相連，所述的發電機經控制柜與抽水泵、計量泵、攪拌器、攪拌裝置電連接。

　　2.根據權利要求1所述的移動式重金屬水處理器，其特征在于，在所述的控制柜上還安有 與控制柜電連接的水質檢測系統。

　　說明書

　　一種移動式重金屬水處理器

　　技術領域：

　　本實用新型屬于水處理領域，具體涉及一種移動式重金屬水處理器。

　　背景技術：

　　近三十年來，隨著我國經濟的發展，礦山、冶煉、印染、皮革、電鍍、有色金屬加工、 電路板、電力等行業的快速發展，產生了大量的廢氣、廢水和固體廢棄物，這些含重金屬的 廢棄物通過各種途徑進入農田土壤中，造成了土壤重金屬的含量超標，在這些土壤上生產出 的農產品，其食用對人體健康構成了嚴重的威脅。

　　根據2014年環境保護部和國土資源部聯合發布的《全國土壤污染狀況調查公報》。調查 結果顯示，全國土壤環境狀況總體不容樂觀，部分地區土壤污染較重，耕地土壤環境質量堪 憂，工礦業廢棄地土壤環境問題突出。全國土壤總的點位超標率為16.1%，其中輕微、輕度、 中度和重度污染點位比例分別為11.2%、2.3%、1.5%和1.1%。南方土壤污染重于北方，長三 角、珠三角、東北老工業基地等部分區域土壤污染問題較為突出，西南、中南地區土壤重金 屬超標范圍較大。

　　從土地利用類型來看，耕地、林地、草地土壤點位超標率分別為19.4%、10%、10.4%。 從污染類型看，以無機型為主，超標點位數占全部超標點位的82.8%，有機型次之，復合型 污染比重較小。從污染物超標情況看，鎘、汞、砷、銅、鉛、鉻、鋅、鎳8種無機污染物點 位超標率分別為7%、1.6%、2.7%、2.1%、1.5%、1.1%、0.9%、4.8%。

　　在調查的690家重污染企業用地及周邊土壤點位中，超標點位占36.3%，主要涉及黑色 金屬、有色金屬、皮革制品、造紙、石油煤炭、化工醫藥、化纖橡塑、礦物制品、金屬制品、 電力等行業。調查的工業廢棄地中超標點位占34.9%，工業園區中超標點位占29.4%。

　　在調查的188處固體廢物處理處置場地中，超標點位占21.3%，以無機污染為主，垃圾 焚燒和填埋場有機污染嚴重。

　　調查的采油區中超標點位占23.6%，礦區中超標點位占33.4%，55個污水灌溉區中有39 個存在土壤污染，267條干線公路兩側的1578個土壤點位中超標點位占20.3%。

　　此外，重金屬鎘污染加重，全國土地鎘含量增幅最多超過50%。據調查結果顯示，鎘、 汞、砷、銅、鉛、鉻、鋅、鎳這8種重金屬為主的無機物的超標點位，占了全部超標點位的 82.8%，其中又以鎘污染占大頭，達到7%。鎘的含量在全國范圍內普遍增加，在西南地區和 沿海地區增幅超過50%，在華北、東北和西部地區增加10%～40%。

　　耕地土壤污染事關“米袋子”、“菜籃子”安全，與人民健康息息相關，要保住“舌尖上的安 全”，首先就要保證土壤安全。而在土壤重金屬污染的修復方法中，淋洗法無疑是一種最快捷、 徹底去除土壤中的重金屬的方法，但目前受制于淋洗廢水的處理問題，實際應用的不多。因 此研制一種移動式、適合野外工作的重金屬水處理設備很有必要。

　　發明內容：

　　本實用新型的目的是提供一種可在野外移動，用于凈化處理洗土法去除土壤中的重金屬 過程中產生的淋洗廢水的移動式重金屬水處理器。

　　本實用新型是通過以下技術方案予以實施的：

　　本實用新型的移動式重金屬水處理器，其特征在于，包括抽水泵、旋流除砂器、處理水 管道、清水管道、第一管道混合器、第二管道混合器、第三管道混合器、第一加藥箱、第二 加藥箱、第三加藥箱、固液分離器、攪拌裝置、控制柜和發電機，所述的抽水泵的入水口與 進水管道相連，其出水口經管道與旋流除砂器相連，旋流除砂器的出水口經排水管道與處理 水管道和清水管道相連，所述的第一管道混合器、第二管道混合器和第三管道混合器順序相 連，第一管道混合器的入水口與處理水管道相連，每個管道混合器上都具有一個加藥口，加 藥口上面設有流量計，第三管道混合器的出水口經管道與固液分離器相連，所述的清水管道 依次與第一加藥箱、第二加藥箱和第三加藥箱的入水管相連，在第一加藥箱的入水管與排水 管道之間的清水管道上設有閥門，所述的處理水管道上也設有閥門，所述的第一加藥箱、第 二加藥箱和第三加藥箱內都設有攪拌器和計量泵，計量泵的入水管伸入加藥箱底部，而其出 水管與相對應的管道混合器的加藥口相連，即第一加藥箱、第二加藥箱和第三加藥箱的計量 泵出水管分別與第一管道混合器、第二管道混合器和第三管道混合器的加藥口相連，固液分 離器上部設有出水口，其下部的固體出口與攪拌裝置相連，所述的發電機經控制柜與抽水泵、 計量泵、攪拌器、攪拌裝置電連接。

　　優選，在所述的控制柜上還安有與控制柜電連接的水質檢測系統，其包括各種重金屬測 試電極以及儀表顯示器、PH測試電極和顯示器，以滿足現場水質檢測的需要。

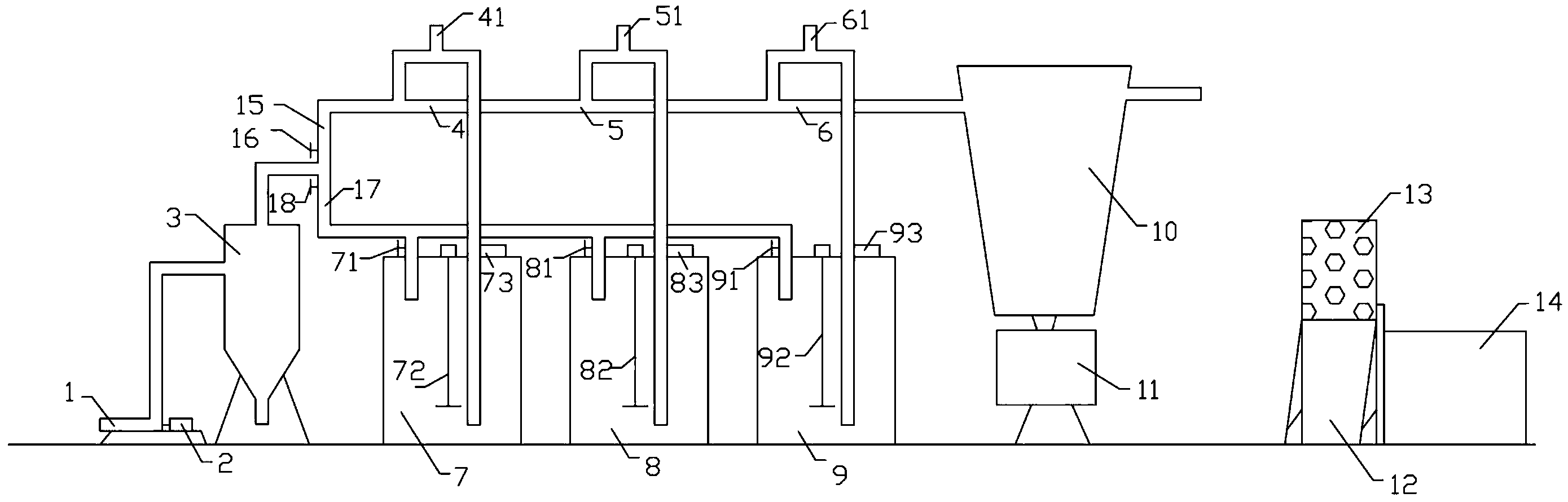

　　本實用新型的移動式重金屬水器是這樣運行的：配藥階段，將處理水管道的閥門關閉， 清水管道上的閥門打開，開啟抽水泵，抽取清水進入第一加藥箱、第二加藥箱和第三加藥箱， 在第一加藥箱中放入酸堿調節物，第二加藥箱中放入重金屬捕抓劑，第三加藥箱中放入絮凝 劑，攪拌器其攪拌混勻作用;處理階段，將清水管道上的閥門關閉，打開處理水管道的閥門， 待處理的高含量的重金屬淋洗廢水經抽水泵抽取進入旋流除砂器中，經除砂后，除砂后的水 進入處理水管道，再進入第一管道混合器中，在第一管道混合器中，由第一加藥箱投加定量 的酸堿調節液，被處理的水體達到一定的酸堿度，滿足后續處理要求，然后再進入第二管道 混合器中，在第二管道混合器中，由第二加藥箱投加相應重金屬捕抓劑，并在管道里面充分 混合反應，然后再進入第三管道混合器中，在第三管道混合器中，由第三加藥箱投加絮凝劑， 經第三管道混合器充分混合反應，使被處理的水中重金屬形成絮狀沉淀物，然后再進入固液 分離器中，經固液分離后，清水經出水口排出，污泥沉淀物經下部的固體出口排出進入攪拌 裝置中，在攪拌裝置中用固化劑將污泥進行攪拌混合，就地固化處理成水泥磚塊，以免造成 二次污染。流量計的使用能夠直觀了解加藥量。

　　利用本實用新型的移動式重金屬水處理器能夠高效處理利用淋洗法在土壤重金屬污染修 復過程中產生的淋洗廢水，由于其結構簡單，拆裝方便，能進行移動，適合野外工作。
