申請日2015.07.08

　　公開(公告)日2015.12.02

　　IPC分類號C02F11/14

　　摘要

　　本實用新型公開了一種帶式污泥脫水機，頂機架安裝于兩個側機架頂部上表面，頂機架上表面左端安裝有污泥攪拌裝置，頂機架上表面右端通過兩個對稱的離心機支座安裝有固液離心裝置，污泥攪拌裝置通過送料管與固液離心裝置連接，固液離心裝置通過聯動齒輪與安裝于頂機架下表面的噴氣裝置連接，離心機支座上設置有上支板支架，上支板支架頂端設置有上支板，上支板上安裝有貯水箱，噴氣裝置下方設置有固液分離輸送帶，固液離心裝置設置的液料送料管和固體輸送管分別連通固液分離輸送帶對應位置，固液分離輸送帶出料口處設置有刮刀，固液分離輸送帶出料口正下面設置有組合脫水帶，組合脫水帶出料口處設置有刮刀并與出料口匹配設置，該設備濾餅殘留少。

　　權利要求書

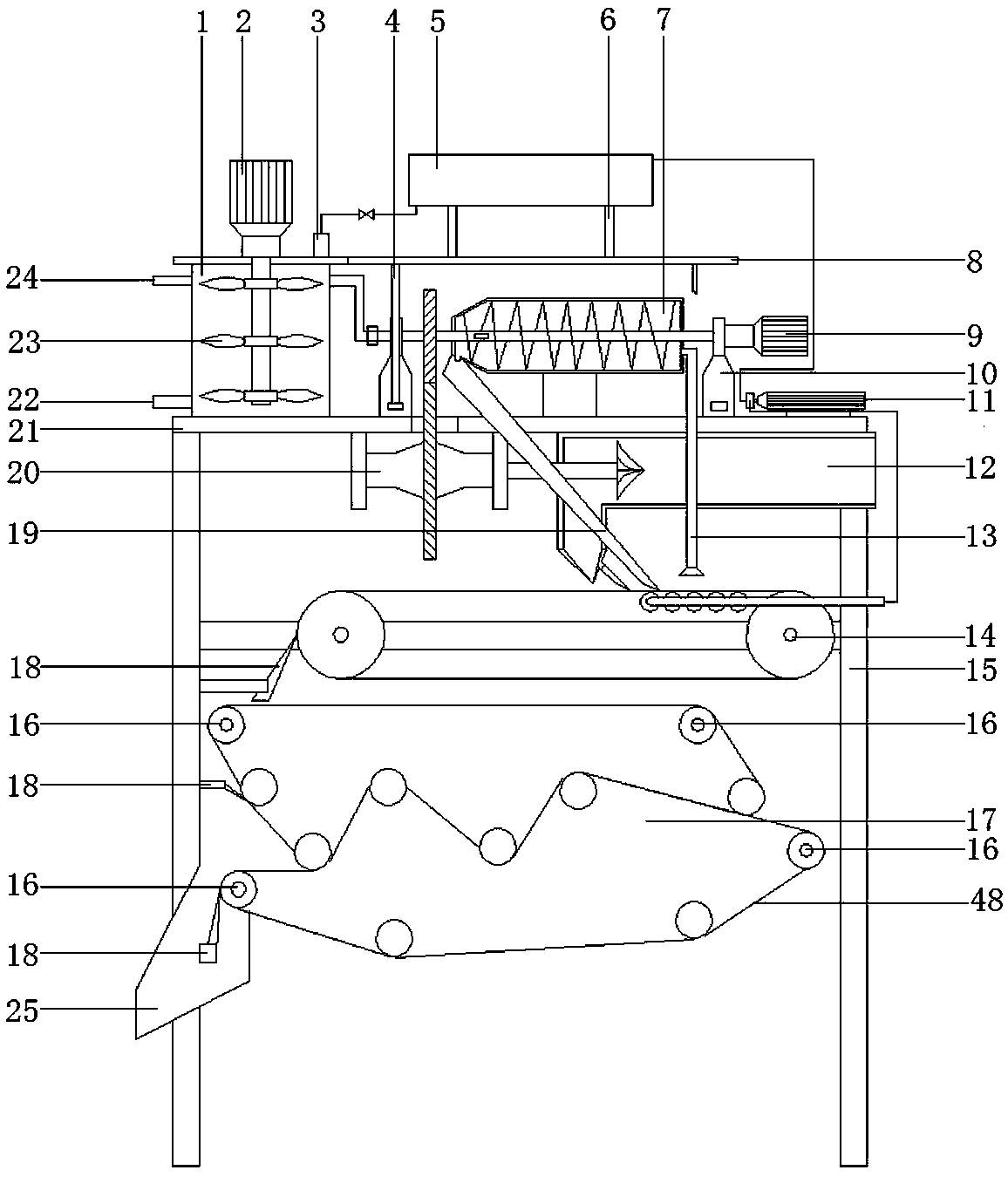

　　1.一種帶式污泥脫水機，包括污泥攪拌裝置、固液離心裝置、聯動齒輪、噴氣裝置、固液分離輸送帶(14)、組合脫水帶(17)、刮刀(18)、機架、出料口(25)，其特征在于：機架由頂機架(21)和側機架(15)組成，頂機架(21)安裝于兩個側機架(15)頂部上表面，頂機架(21)上表面左端安裝有污泥攪拌裝置，頂機架(21)上表面右端通過兩個對稱的離心機支座(10)安裝有固液離心裝置，污泥攪拌裝置通過送料管(29)與固液離心裝置連接，固液離心裝置通過聯動齒輪與安裝于頂機架(21)下表面的噴氣裝置連接，離心機支座(10)上設置有上支板支架(4)，上支板支架(4)頂端設置有上支板(8)，上支板(8)上安裝有貯水箱(5)，噴氣裝置下方設置有固液分離輸送帶(14)，固液離心裝置設置的液料送料管(13)和固體輸送管(19)分別連通固液分離輸送帶(14)對應位置，固液分離輸送帶(14)出料口處設置有刮刀(18)，固液分離輸送帶(14)出料口正下面設置有組合脫水帶(17)，組合脫水帶(17)出料口處設置有刮刀(18)并與出料口(25)匹配設置。

　　2.根據權利要求1所述一種帶式污泥脫水機，其特征在于：所述污泥攪拌裝置由混合筒(1)、混合筒電機(2)、補水管接口(3)、送料管接口、污泥管接口(22)、攪拌槳(23)、絮凝劑管接口(24)組成，其中混合筒(1)為中空的圓柱形筒體，混合筒(1)頂部設置有混合筒電機(2)，混合筒電機(2)與混合筒(1)內所設攪拌槳(23)連接，混合筒(1)下端設置有污泥管接口(22)，混合筒(1)上端設置有絮凝劑管接口(24)和送料管接口，送料管接口通過送料管(29)與固液離心裝置連接，混合筒(1)頂端設置有補水管接口(3)，補水管接口(3)通過管道與貯水箱(5)中下所設出水口連接。

　　3.根據權利要求1或2所述一種帶式污泥脫水機，其特征在于：所述固液離心裝置由轉動軸(31)、離心機筒體(7)、內出料口(32)、送料螺旋(33)、出液口(35)、固體出口(47)、轉動接頭組成，轉動軸(31)為一端開口另一端密封的中空金屬管，轉動軸(31)外部設置有送料螺旋(33)，轉動軸(31)兩端安裝于各自對應的離心機支座(10)上，轉動軸(31)設置有開口的一端通過轉動接頭與送料管(29)連接，轉動軸(31)密封的一端與離心機電機(9)連接，離心機筒體(7)包覆送料螺旋(33)套接于轉動軸(31)上，離心機筒體(7)靠近送料管(29)的一端為圓錐形封頭，另一端為平面封頭，圓錐形封頭的左端設置有固體出口(47)，固體出口(47)通過固體輸送管(19)與固液分離輸送帶(14)對應位置連接，平面封頭的側面下半部分中間區域設置有出液口(35)，出液口(35)通過液料送料管(13)與固液分離輸送帶(14)對應位置連接，轉動軸(31)位于離心機筒體(7)內部并靠近圓錐形封頭的區域上設置有內出料口(32)，傳動軸(31)上套接有聯動齒輪的對應部分。

　　4.根據權利要求3所述一種帶式污泥脫水機，其特征在于：所述聯動齒輪由上傳動齒輪(30)和下轉動齒輪(45)組成，上傳動齒輪(30)和下轉動齒輪(45)都為普通的齒輪，上傳動齒輪(30)和下轉動齒輪(45)相互嚙合安裝，上傳動齒輪(30)套接于固液離心裝置對應位置，下轉動齒輪(45)套接于噴氣裝置對應位置。

　　5.根據權利要求1或4所述一種帶式污泥脫水機，其特征在于：所述噴氣裝置由齒輪承載軸(46)、傳動輪安裝板(42)、安裝孔(43)、渦輪(34)、進風管(36)、噴氣口(41)、污泥刮刀(40)組成，齒輪承載軸(46)為普通的傳動軸，齒輪承載軸(46)安裝于兩塊對稱的傳動輪安裝板(42)之間，傳動輪安裝板(42)安裝于頂機架(21)下表面，齒輪承載軸(46)上套接有聯動齒輪的對應部分，齒輪承載軸(46)右端延伸至進風管(36)內并在頂端安裝了渦輪(34)，進風管(36)一端外伸出側機架(15)，進風管(36)另一端安裝有位于固液分離輸送帶(14)上方的噴氣口(41)，噴氣口(41)外側傾斜設置有與固液分離輸送帶(14)相匹配安裝的污泥刮刀(40)。

　　6.根據權利要求5所述一種帶式污泥脫水機，其特征在于：所述污泥刮刀(40)由刀身(26)、出料孔(27)、刀刃(26)組成，刀身(26)為矩形金屬板，刀身(26)上設置有貫通刀身(26)的出料孔(27)，刀刃(26)位于刀身(26)底端。

　　7.根據權利要求1或6所述一種帶式污泥脫水機，其特征在于：所述固液分離輸送帶(14)由送料帶(48)、抽液管(39)、抽液總管(37)、真空泵(11)組成，送料帶(48)水平安裝于機架上，送料帶(48)右端下表面設置有多根平行安裝的抽液管(39)，抽液管(39)分別安裝于抽液總管(37)上，抽液總管(37)安裝真空泵(11)后與貯水箱(5)連接。

　　8.根據權利要求1所述一種帶式污泥脫水機，其特征在于：所述組合脫水帶為兩組送料帶(48)，兩組送料帶(48)有部分區域貼合安裝，組成濾餅擠壓區。

　　說明書

　　一種帶式污泥脫水機

　　技術領域

　　本實用新型涉及物理分離中的污泥脫水機，尤指一種帶式污泥脫水機。

　　背景技術

　　現有技術中的帶式污泥脫水對于分離出來的廢水大部分都采用直接排放至污水池或凈化池進行處理的辦法，而這些廢水經帶式污泥脫水機處理后依然會殘留部分雜質顆粒，同時直接經壓濾帶處理含水量較高的污泥時這些污泥較易粘結在壓濾帶上，導致刮刀較易受損的同時也難以分離，帶來的問題是壓濾帶上污泥殘留較多。

　　發明內容

　　為解決上述為題，本實用新型提供了一種帶式污泥脫水機，該設備結構穩固，安全性高，采用兩級不同結構對污泥中的固體和液體進行二次分離，分離中能夠較大程度的回收污泥中的污水和污水中的絮凝劑，分離效率高，濾餅殘留少。

　　為達到上述目的，本實用新型采用以下技術實現，一種帶式污泥脫水機，包括污泥攪拌裝置、固液離心裝置、聯動齒輪、噴氣裝置、固液分離輸送帶、組合脫水帶、刮刀、機架、出料口，其中機架由頂機架和側機架組成，頂機架安裝于兩個側機架頂部上表面，頂機架上表面左端安裝有污泥攪拌裝置，頂機架上表面右端通過兩個對稱的離心機支座安裝有固液離心裝置，污泥攪拌裝置通過送料管與固液離心裝置連接，固液離心裝置通過聯動齒輪與安裝于頂機架下表面的噴氣裝置連接，離心機支座上設置有上支板支架，上支板支架頂端設置有上支板，上支板上安裝有貯水箱，噴氣裝置下方設置有固液分離輸送帶，固液離心裝置設置的液料送料管和固體輸送管分別連通固液分離輸送帶對應位置，固液分離輸送帶出料口處設置有刮刀，固液分離輸送帶出料口正下面設置有組合脫水帶，組合脫水帶出料口處設置有刮刀并與出料口匹配設置。

　　作為本實用新型的進一步改進，所述污泥攪拌裝置由混合筒、混合筒電機、補水管接口、送料管接口、污泥管接口、攪拌槳、絮凝劑管接口組成，其中混合筒為中空的圓柱形筒體，混合筒頂部設置有混合筒電機，混合筒電機與混合筒內所設攪拌槳連接，混合筒下端設置有污泥管接口，混合筒上端設置有絮凝劑管接口和送料管接口，送料管接口通過送料管與固液離心裝置連接，混合筒頂端設置有補水管接口，補水管接口通過管道與貯水箱中下所設出水口連接。

　　作為本實用新型的進一步改進，所述固液離心裝置由轉動軸、離心機筒體、內出料口、送料螺旋、出液口、固體出口、轉動接頭組成，轉動軸為一端開口另一端密封的中空金屬管，轉動軸外部設置有送料螺旋，轉動軸兩端安裝于各自對應的離心機支座上，轉動軸設置有開口的一端通過轉動接頭與送料管連接，轉動軸密封的一端與離心機電機連接，離心機筒體包覆送料螺旋套接于轉動軸上，離心機筒體靠近送料管的一端為圓錐形封頭，另一端為平面封頭，圓錐形封頭的左端設置有固體出口，固體出口通過固體輸送管與固液分離輸送帶對應位置連接，平面封頭的側面下半部分中間區域設置有出液口，出液口通過液料送料管與固液分離輸送帶對應位置連接，轉動軸位于離心機筒體內部并靠近圓錐形封頭的區域上設置有內出料口，傳動軸上套接有聯動齒輪的對應部分。

　　作為本實用新型的進一步改進，所述聯動齒輪由上傳動齒輪和下轉動齒輪組成，上傳動齒輪和下轉動齒輪都為普通的齒輪，上傳動齒輪和下轉動齒輪相互嚙合安裝，上傳動齒輪套接于固液離心裝置對應位置，下轉動齒輪套接于噴氣裝置對應位置。

　　作為本實用新型的進一步改進，所述噴氣裝置由齒輪承載軸、傳動輪安裝板、安裝孔、渦輪、進風管、噴氣口、污泥刮刀組成，齒輪承載軸為普通的傳動軸，齒輪承載軸安裝于兩塊對稱的傳動輪安裝板之間，傳動輪安裝板安裝于頂機架下表面，齒輪承載軸上套接有聯動齒輪的對應部分，齒輪承載軸右端延伸至進風管內并在頂端安裝了渦輪，進風管一端外伸出側機架，進風管另一端安裝有位于固液分離輸送帶上方的噴氣口，噴氣口外側傾斜設置有與固液分離輸送帶相匹配安裝的污泥刮刀。

　　作為本實用新型的進一步改進，所述污泥刮刀由刀身、出料孔、刀刃組成，刀身為矩形金屬板，刀身上設置有貫通刀身的出料孔，刀刃位于刀身底端。

　　作為本實用新型的進一步改進，所述固液分離輸送帶由送料帶、抽液管、抽液總管、真空泵組成，送料帶水平安裝于機架上，送料帶右端下表面設置有多根平行安裝的抽液管，抽液管分別安裝于抽液總管上，抽液總管安裝真空泵后與貯水箱連接。

　　作為本實用新型的進一步改進，所述組合脫水帶為兩組送料帶，兩組送料帶有部分區域貼合安裝，組成濾餅擠壓區。

　　本實用新型與現有技術相比具有以下有益效果：

　　1、該設備結構穩固，安全性高，采用兩級不同結構對污泥中的固體和液體進行二次分離，分離中能夠較大程度的回收污泥中的污水和污水中的絮凝劑，分離效率高，濾餅殘留少。
