申請日2015.07.08

　　公開(公告)日2015.12.02

　　IPC分類號C02F3/28

　　摘要

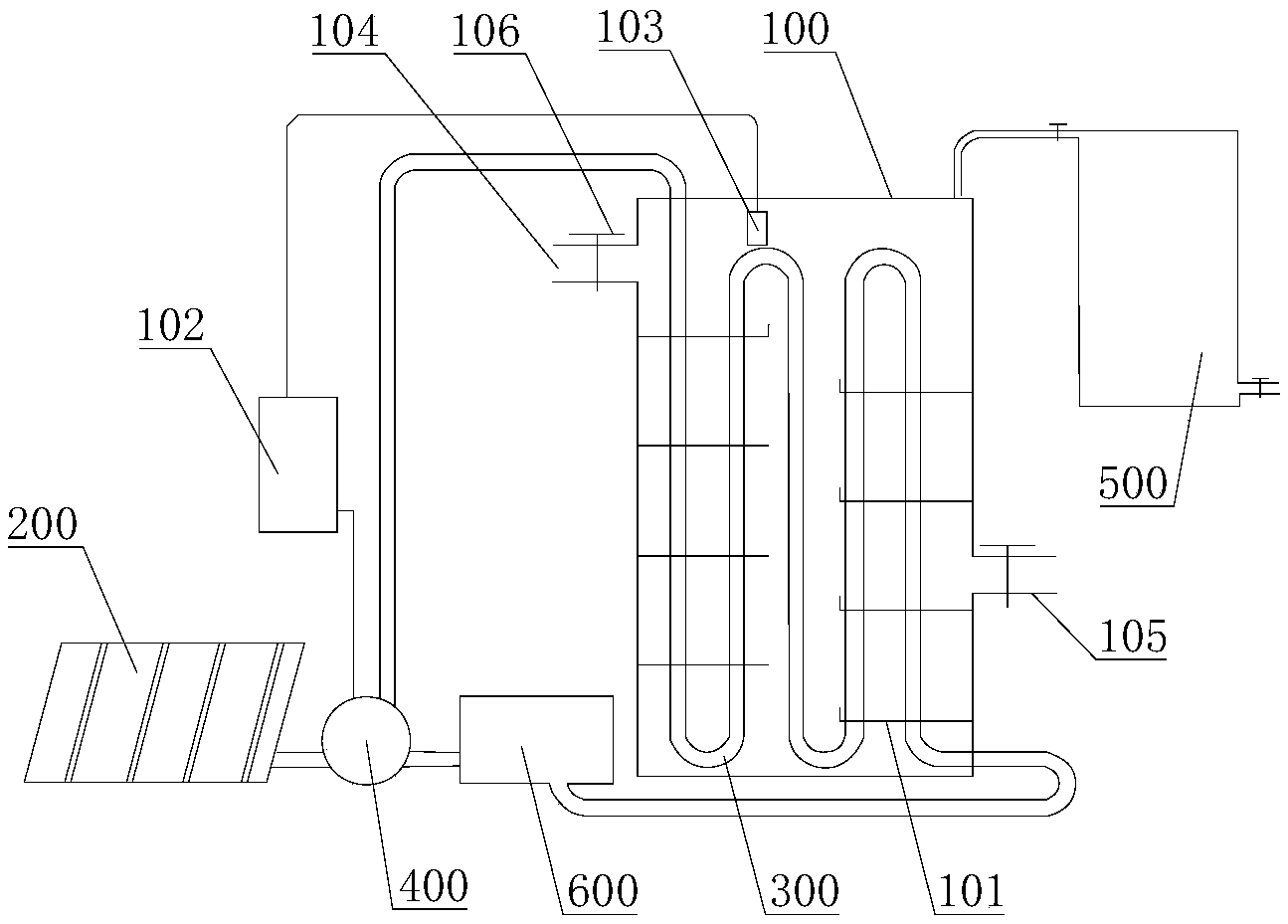

　　本實用新型提供了一種污水處理系統，屬于凈化設備領域，包括發酵罐以及太陽能集熱管，所述發酵罐內安裝有熱交換管，所述熱交換管的一端延伸至所述發酵筒外且連通水源，其另一端延伸至所述發酵筒外且連通所述太陽能集熱管的輸出端;所述太陽能集熱管的輸入端通過水泵連通所述水源;所述污水處理系統還包括沼氣收集裝置，所述沼氣收集裝置連通所述發酵罐。該污水處理系統結構簡單合理，整個系統的結構緊湊，占地面積小，安裝方便;同時，該系統合理的利用太陽能，將太陽能轉化為熱能給發酵筒提供熱量，加熱污水，保證了發酵過程的順利進行，發酵效果好，有機質的分解更加徹底，得到更多的沼氣。

　　權利要求書

　　1.一種污水處理系統，其特征在于，包括發酵罐以及太陽能集熱管，所述發酵罐內安裝有熱交換管，所述熱交換管的一端延伸至所述發酵罐外且連通水源，其另一端延伸至所述發酵罐外且連通所述太陽能集熱管的輸出端;所述太陽能集熱管的輸入端通過水泵連通所述水源;

　　所述污水處理系統還包括沼氣收集裝置，所述沼氣收集裝置連通所述發酵罐。

　　2.根據權利要求1所述的污水處理系統，其特征在于，所述熱交換管在豎直面內呈S形排布。

　　3.根據權利要求1所述的污水處理系統，其特征在于，所述發酵罐內還安裝有多塊污泥反應板，所述多塊污泥反應板分別可拆卸連接所述發酵罐。

　　4.根據權利要求3所述的污水處理系統，其特征在于，所述污泥反應板的板面均平行于所述發酵罐的池底，且多塊所述污泥反應板在豎直方向間隔設定距離。

　　5.根據權利要求4所述的污水處理系統，其特征在于，所述污泥反應板包括兩組，兩組所述污泥反應板分別位于所述發酵罐的相對的兩個內壁上。

　　6.根據權利要求5所述的污水處理系統，其特征在于，所述污泥反應板上設置有活性污泥層。

　　7.根據權利要求1-6任一項所述的污水處理系統，其特征在于，所述污水處理系統還包括溫度控制裝置，所述溫度控制裝置的輸出端電連接所述水泵，其輸入端位于所述發酵罐內，用于監測發酵罐內的溫度并生成操作指令，所述水泵依據所述操作指令調整轉速。

　　8.根據權利要求7所述的污水處理系統，其特征在于，所述發酵罐包括污水進口以及污水出口，所述污水進口位于所述發酵罐的頂部，所述污水出口位于所述發酵罐的底部。

　　9.根據權利要求8所述的污水處理系統，其特征在于，所述熱交換管為銅管。

　　10.根據權利要求9所述的污水處理系統，其特征在于，所述污水進口以及所述污水出口分別設置有水閥。

　　說明書

　　污水處理系統

　　技術領域

　　本實用新型涉及凈化設備領域，具體而言，涉及一種污水處理 系統。

　　背景技術

　　有機污水中含有氮、磷及糞渣等有害物質，可以通過地表徑流 污染地表水，水中過多的氮、磷會使水體富營養化，導致藻類瘋長， 爭奪陽光、空氣和氧氣，最終將使水體變黑發臭，導致魚類及水生 物死亡，并影響沿岸的生態環境。畜禽糞便過量還田，殘留在土壤 中的N、P等物質滲入地下水，將導致地下水中二氧化氮、三氧化 氮以及氮等的濃度升高，人們?nèi)糸L期或大量飲用，可能誘發癌癥。

　　在現有技術中，常采用生物質厭氧發酵技術進行污水處理，厭 氧發酵過程受溫度影響嚴重，發酵溫度過低或波動過快，都會影響 厭氧發酵的產氣速率以及沼氣中甲烷的含量。

　　發明人在研究中發現，現有技術中的生物質厭氧發酵技術至少 存在如下缺點：

　　其一、現有沼氣池增溫保溫方法利用生物質、煤炭、電能等能 源，熱能轉化率低，且容易產生污染;

　　其二、現有的增溫保溫效果差，生物質厭氧發酵過程很難控制。

　　實用新型內容

　　本實用新型的目的在于提供一種污水處理系統，以改善現有的 沼氣池的增溫保溫措施效果差導致厭氧發酵過程不便控制的問題。

　　本實用新型是這樣實現的：

　　基于上述目的，本實用新型提供了一種污水處理系統，包括發 酵罐以及太陽能集熱管，所述發酵罐內安裝有熱交換管，所述熱交 換管的一端延伸至所述發酵筒外且連通水源，其另一端延伸至所述 發酵筒外且連通所述太陽能集熱管的輸出端;所述太陽能集熱管的 輸入端通過水泵連通所述水源;

　　所述污水處理系統還包括沼氣收集裝置，所述沼氣收集裝置連 通所述發酵罐。

　　優選的，所述熱交換管在豎直面內呈S形排布。

　　優選的，所述發酵罐內還安裝有多塊污泥反應板，所述多塊污 泥反應板分別可拆卸連接所述發酵罐。

　　優選的，所述污泥反應板的板面均平行于所述發酵罐的池底， 且多塊所述污泥反應板在豎直方向間隔設定距離。

　　優選的，所述污泥反應板包括兩組，兩組所述污泥反應板分別 位于所述發酵罐的相對的兩個內壁上。

　　優選的，所述污泥反應板上設置有活性污泥層。

　　優選的，所述污水處理系統還包括溫度控制裝置，所述溫度控 制裝置的輸出端電連接所述水泵，其輸入端位于所述發酵罐內，用 于監測發酵罐內的溫度并生成操作指令，所述水泵依據所述操作指 令調整轉速。

　　優選的，所述發酵罐包括污水進口以及污水出口，所述污水進 口位于所述發酵罐的頂部，所述污水出口位于所述發酵罐的底部。

　　優選的，所述熱交換管為銅管。

　　優選的，所述污水進口以及所述污水出口分別設置有水閥。

　　本實用新型的有益效果是：

　　綜上所述，本實用新型提供的污水處理系統，其結構簡單合理， 整個系統的結構緊湊，占地面積小，安裝方便;同時，該系統合理 的利用太陽能，將太陽能轉化為熱能給發酵筒提供熱量，保證了發 酵過程的順利進行，發酵效果好，有機質的分解更加徹底，污水處 理后能夠安全排放。具體如下：

　　該污水處理系統包括發酵罐，污水在發酵罐內進行發酵過程， 同時，在發酵罐內設置有熱交換管，太陽能集熱管將水加熱后輸送 至熱交換管內，熱交換管內的熱水將溫度傳遞給發酵罐內的污水， 使污水的溫度升高，便于發酵過程的進行;進一步的，所述熱交換 管的輸出端延伸至水源，水在熱交換管、太陽能集熱管以及水源之 間循環流動。污水加熱后，厭氧菌的活性增大，對污水的降解更加 徹底，能夠產生更多的沼氣，產生的沼氣儲存在沼氣收集裝置內， 可以作為燃料使用。
