申請日2015.07.08
公開(公告)日2015.12.09
IPC分類號F24F13/22; F24F11/00; F24F6/12
摘要
一種空調冷凝水處理方法及系統，其中，空調冷凝水處理方法包括：通過收集裝置收集空調冷凝水;判斷收集的空調冷凝水是否達到收集裝置中預定的低水位;若達到，則進一步判斷收集的空調冷凝水是否達到收集裝置中預定的中水位，若達到，則啟動主霧化器，這樣，通過主霧化器將空調冷凝水霧化成水霧狀并通過風扇拍到室內，從而增加室內的空氣濕度，使因長期使用空調后造成室內干燥的環境大大改善，同時，在主霧化器啟動后，進一步判斷收集的空調冷凝水是否低于收集裝置中預定的中水位，若是，則主霧化器停止工作，從而實現可自動根據收集裝置中收集的空調冷凝水的多少來調節霧化量，以保證空調冷凝水不會從收集裝置中外溢出室內。
權利要求書
1.一種空調冷凝水處理方法，其特征在于，包括：
通過收集裝置收集所述空調冷凝水;
判斷收集的所述空調冷凝水是否達到所述收集裝置中預定的低水位;
若達到，則進一步判斷收集的所述空調冷凝水是否達到所述收集裝置中預定的中水位，若達到，則啟動主霧化器。
2.根據權利要求1所述的空調冷凝水處理方法，其特征在于，所述判斷收集的所述空調冷凝水是否達到所述收集裝置中預定的低水位之后，還包括：
若沒有達到，則繼續執行所述通過收集裝置收集所述空調冷凝水的步驟。
3.根據權利要求1所述的空調冷凝水處理方法，其特征在于，所述若達到，則進一步判斷收集的所述空調冷凝水是否達到所述收集裝置中預定的中水位之后，還包括：
若沒有達到，則繼續執行所述通過收集裝置收集所述空調冷凝水的步驟。
4.根據權利要求1所述的空調冷凝水處理方法，其特征在于，所述若達到，則進一步判斷收集的所述空調冷凝水是否達到所述收集裝置中預定的中水位，若達到，則啟動主霧化器之后，還包括：
判斷收集的所述空調冷凝水是否低于所述收集裝置中預定的中水位，若是，則所述主霧化器停止工作;若否，則進一步判斷收集的所述空調冷凝水是否達到所述收集裝置中預定的高水位，若是，則發出報警信號并啟動備用霧化器，以便將收集的所述空調冷凝水降低到所述收集裝置中預定的中水位。
5.根據權利要求1所述的空調冷凝水處理方法，其特征在于，所述通過收集裝置收集所述空調冷凝水之后，還包括：
對收集的所述空調冷凝水進行過濾、消毒的步驟。
6.一種空調冷凝水處理系統，其特征在于，包括：
收集裝置，所述收集裝置用于收集所述空調冷凝水;
低水位探針，所述低水位探針位于所述收集裝置中預定的低水位處，用于判斷收集的所述空調冷凝水是否達到所述收集裝置中預定的低水位;
中水位探針，所述中水位探針位于所述收集裝置中預定的中水位處，用于判斷收集的所述空調冷凝水是否達到所述收集裝置中預定的中水位;
高水位探針，所述高水位探針位于所述收集裝置中預定的高水位處，用于判斷收集的所述空調冷凝水是否達到所述收集裝置中預定的高水位;
集成電路MCU，所述集成電路MCU分別與所述低水位探針、中水位探針及高水位探針電連接，用于根據所述低水位探針、中水位探針及高水位探針的判斷結果控制所述主霧化器和備用霧化器啟動或者關閉;
主霧化器，所述主霧化器通過管路與所述收集裝置連接，并在所述集成電路MCU根據所述中水位探針判斷出收集的所述空調冷凝水達到所述收集裝置中預定的中水位時，所述主霧化器啟動，對收集的所述空調冷凝水進行霧化處處理，并在收集的所述空調冷凝水低于所述收集裝置中預定的中水位時，所述主霧化器關閉;
備用霧化器，所述備用霧化器通過管路與所述收集裝置連接，并在所述集成電路MCU根據所述高水位探針判斷出收集的所述空調冷凝水達到所述收集裝置中預定的高水位時，所述備用霧化器啟動，對收集的所述空調冷凝水進行霧化處處理，并在收集的所述空調冷凝水降低到所述收集裝置中預定的中水位時，所述備用霧化器關閉。
7.如權利要求6所述的空調冷凝水處理系統，其特征在于，還包括聲光報警設備，所述聲光報警設備與所述集成電路MCU電連接，并在所述集成電路MCU根據所述高水位探針判斷出收集的所述空調冷凝水達到所述收集裝置中預定的高水位時，所述聲光報警設備啟動報警。
8.如權利要求6所述的空調冷凝水處理系統，其特征在于，還包括冷凝水過濾網，所述冷凝水過濾網分別安裝在所述收集裝置的進水口和出水口中，用于對收集的所述空調冷凝水進行過濾和殺菌。
9.根據權利要求6所述的空調冷凝水處理系統，其特征在于，所述收集裝置、主霧化器及備用霧化器均內置在所述空調中。
10.根據權利要求6所述的空調冷凝水處理系統，其特征在于，所述收集裝置、主霧化器及備用霧化器均外置在所述空調之外。
說明書
一種空調冷凝水處理方法及系統
技術領域
本發明涉及空調術領域，尤其涉及一種空調冷凝水處理方法及系統。
背景技術
眾所周知，空調在制冷過程中在室內機會形成空調冷凝水，空調冷凝水的不斷形成將使室內環境空氣變得更為干燥，容易造成人體的皮膚干燥、脫水及咽喉、鼻孔等部位感覺不適等“空調病”癥狀的發生，同時，現有技術對這些空調冷凝水滴入接水盤后往往通過膠管直接排出室外而成為廢水，沒有回收和循環利用，從而造成水資源的浪費，并破壞環境的整潔，導致了空氣中的細菌通過空調冷凝水進行傳播出去，或者，這些空調冷凝水排出室外之后，再通過收集裝置收集后撒到室外機上，這些空調冷凝水通過對室外機降溫蒸發出去，但是，這種方法由于一熱一冷時會造成散熱器加速老化，從而會對室外機造成損害。
發明內容
本發明的目的在于克服上述現有技術的不足，提供一種能利用空調冷凝水增加室內空氣濕度，又能實現空調冷凝水零排放的空調冷凝水處理方法及系統。

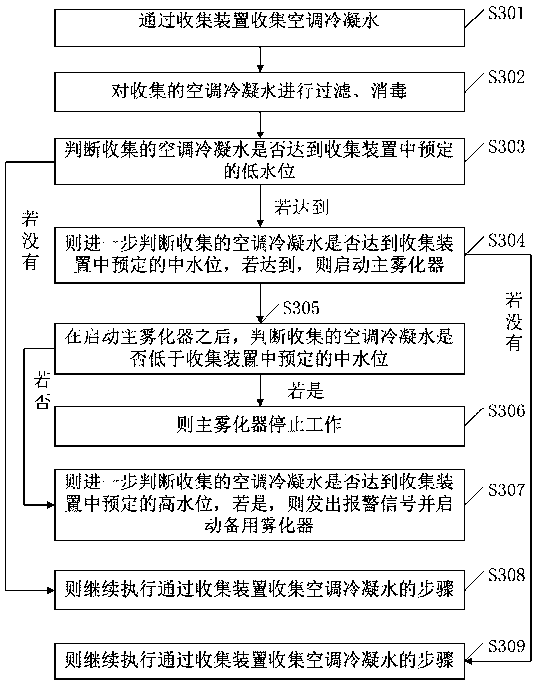

本發明是這樣實現的，一種空調冷凝水處理方法，包括：
通過收集裝置收集所述空調冷凝水;
判斷收集的所述空調冷凝水是否達到所述收集裝置中預定的低水位;
若達到，則進一步判斷收集的所述空調冷凝水是否達到所述收集裝置中預定的中水位，若達到，則啟動主霧化器。
進一步地，所述判斷收集的所述空調冷凝水是否達到所述收集裝置中預定的低水位之后，還包括：
若沒有達到，則繼續執行所述通過收集裝置收集所述空調冷凝水的步驟。
進一步地，所述若達到，則進一步判斷收集的所述空調冷凝水是否達到所述收集裝置中預定的中水位之后，還包括：
若沒有達到，則繼續執行所述通過收集裝置收集所述空調冷凝水的步驟。
進一步地，所述若達到，則進一步判斷收集的所述空調冷凝水是否達到所述收集裝置中預定的中水位，若達到，則啟動主霧化器之后，還包括：
判斷收集的所述空調冷凝水是否低于所述收集裝置中預定的中水位，若是，則所述主霧化器停止工作;若否，則進一步判斷收集的所述空調冷凝水是否達到所述收集裝置中預定的高水位，若是，則發出報警信號并啟動備用霧化器，以便將收集的所述空調冷凝水降低到所述收集裝置中預定的中水位。
進一步地，所述通過收集裝置收集所述空調冷凝水之后，還包括：
對收集的所述空調冷凝水進行過濾、消毒的步驟。
另一方面，提供了一種空調冷凝水處理系統，包括：
收集裝置，所述收集裝置用于收集所述空調冷凝水;
低水位探針，所述低水位探針位于所述收集裝置中預定的低水位處，用于判斷所述收集的所述空調冷凝水是否達到所述收集裝置中預定的低水位;
中水位探針，所述中水位探針位于所述收集裝置中預定的中水位處，用于判斷所述收集的空調冷凝水是否達到所述收集裝置中預定的中水位;
高水位探針，所述高水位探針位于所述收集裝置中預定的高水位處，用于判斷所述收集的空調冷凝水是否達到所述收集裝置中預定的高水位;
集成電路MCU，所述集成電路MCU分別與所述低水位探針、中水位探針及高水位探針電連接，用于根據所述低水位探針、中水位探針及高水位探針的判斷結果控制所述主霧化器和備用霧化器啟動或者關閉;
主霧化器，所述主霧化器通過管路與所述收集裝置連接，并在所述集成電路MCU根據所述中水位探針判斷出收集的所述空調冷凝水達到所述收集裝置中預定的中水位時，所述主霧化器啟動，對收集的所述空調冷凝水進行霧化處處理，并在收集的所述空調冷凝水低于所述收集裝置中預定的中水位時，所述主霧化器關閉;
備用霧化器，所述備用霧化器通過管路與所述收集裝置連接，并在所述集成電路MCU根據所述高水位探針判斷出收集的所述空調冷凝水達到所述收集裝置中預定的高水位時，所述備用霧化器啟動，對收集的所述空調冷凝水進行霧化處理，并在收集的所述空調冷凝水降低到所述收集裝置中預定的中水位時，所述備用霧化器關閉。
進一步地，還包括聲光報警設備，所述聲光報警設備與所述集成電路MCU電連接，并在所述集成電路MCU根據所述高水位探針判斷出所述收集的空調冷凝水達到所述收集裝置中預定的高水位時，所述聲光報警設備啟動報警。
進一步地，還包括冷凝水過濾網，所述冷凝水過濾網分別安裝在所述收集裝置的進水口和出水口中，用于對收集的所述空調冷凝水進行過濾和殺菌。
進一步地，所述收集裝置、主霧化器及備用霧化器均內置在所述空調中。
進一步地，所述收集裝置、主霧化器及備用霧化器均外置在所述空調之外。
本發明的有益效果為：本發明提供的空調冷凝水處理方法及系統，通過收集裝置將空調冷凝水收集在一起，當收集的空調冷凝水達到收集裝置中預定的中水位時，主霧化器啟動，將空調冷凝水霧化成水霧狀并通過風扇拍到室內，從而增加室內的空氣濕度，使因長期使用空調后造成室內干燥的環境大大改善，同時，在主霧化器啟動后，進一步判斷收集的空調冷凝水是否低于收集裝置中預定的中水位，若是，則主霧化器停止工作，從而實現可自動根據收集裝置中收集的空調冷凝水的多少來調節霧化量。
另外，當收集裝置中的空調冷凝水量較大，水位達到收集裝置中預定高水位時，集成電路MCU啟動聲光報警設備進行報警，同時啟動備用霧化器，以便將收集的空調冷凝水降低到收集裝置中預定的中水位，從而保證空調冷凝水不會從收集裝置中外溢出室內。
