申請日2015.07.08

　　公開(公告)日2015.12.16

　　IPC分類號C02F9/04; C02F9/14

　　摘要

　　本實用新型屬于廢水處理技術領域且公開了一種可回收工廠污水處理裝置，包括污水收集池、污水排出管、污水酸化池、第一水管、第一水泵、氧化池、第二排出管、沉淀池、第二水泵和氧氣發生裝置，所述污水收集池一側設置有污水排出管，所述污水排出管一端固定連接有污水酸化池，所述污水酸化池一側固定連接有第一水管，所述第一水管一端設置有第一水泵，所述第一水泵一側設置有氧化池，所述氧化池一側通過第二排出管固定連接有沉淀池，所述沉淀池一側設置有回收管。本實用新型通過回收管，可以將處理過的污水再次回收利用，達到循環利用的效果，從而節約了水資源的使用，而且裝置結構簡單，使用方便，實現環境保護、資源合理利用、減少環境污染。

　　權利要求書

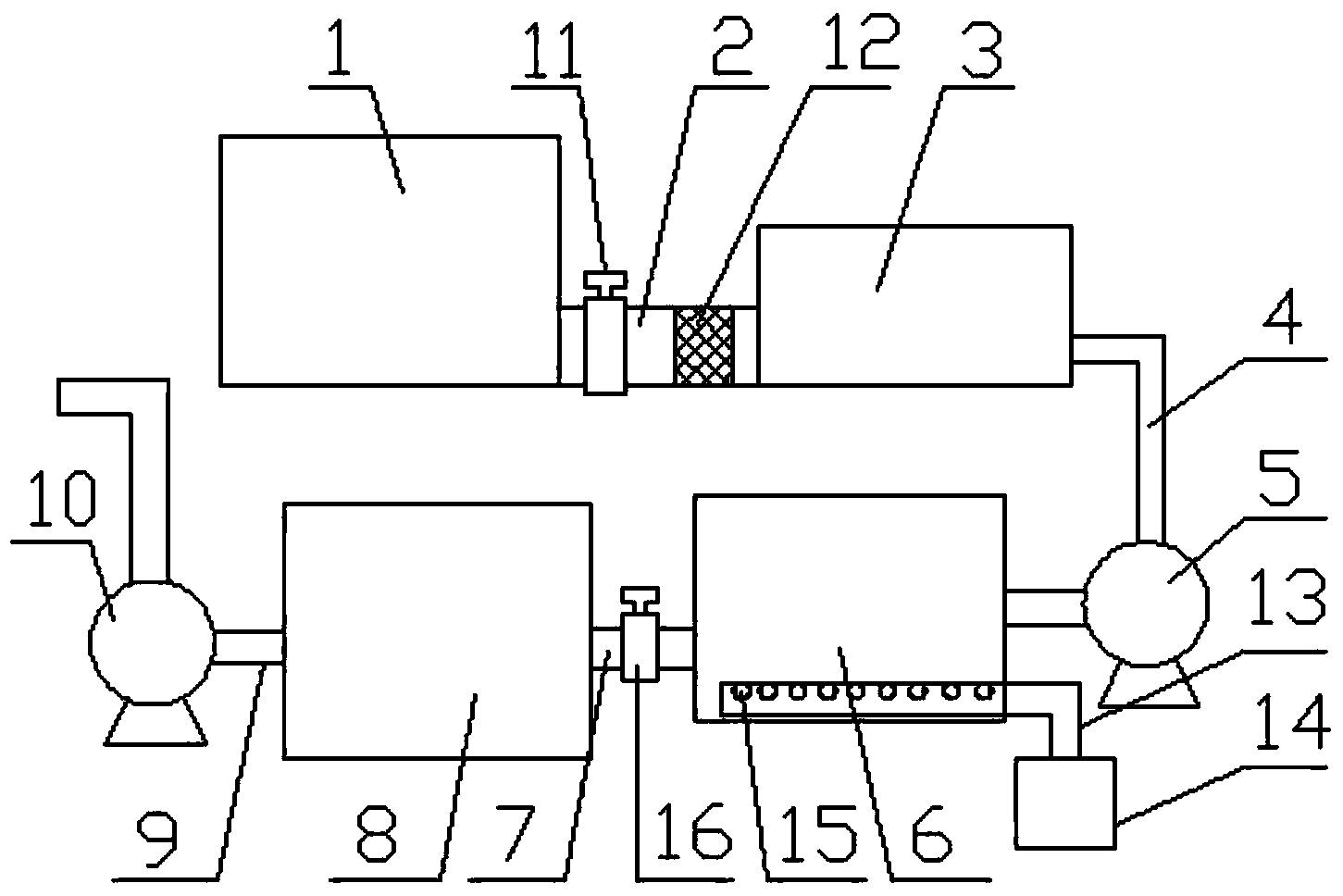

　　1.一種可回收工廠污水處理裝置，包括污水收集池(1)、污水排出管(2)、 污水酸化池(3)、第一水管(4)、第一水泵(5)、氧化池(6)、第二排出管 (7)、沉淀池(8)、第二水泵(10)和氧氣發生裝置(14)，其特征在于，所 述污水收集池(1)一側設置有污水排出管(2)，所述污水排出管(2)一端固 定連接有污水酸化池(3)，所述污水酸化池(3)一側固定連接有第一水管(4)， 所述第一水管(4)一端設置有第一水泵(5)，所述第一水泵(5)一側設置有 氧化池(6)，所述氧化池(6)一側通過第二排出管(7)固定連接有沉淀池(8)， 所述沉淀池(8)一側設置有回收管(9)。

　　2.根據權利要求1所述的一種可回收工廠污水處理裝置，其特征在于，所 述污水排出管(2)上設置有第一閥門(11)，所述第二排出管(7)上設置有第 二閥門(16)。

　　3.根據權利要求1所述的一種可回收工廠污水處理裝置，其特征在于，所 述污水排出管(2)上設置有過濾裝置(12)，所述過濾裝置(12)可以拆卸下來。

　　4.根據權利要求1所述的一種可回收工廠污水處理裝置，其特征在于，所 述氧化池(6)底部設置有輸氧管(13)，所述輸氧管(13)一端設置有氧氣發 生裝置(14)另一端封閉，所述輸氧管(13)上設置有若干排氣孔(15)。

　　5.根據權利要求1所述的一種可回收工廠污水處理裝置，其特征在于，所 述回收管(9)上設置有第二水泵(10)。

　　說明書

　　一種可回收工廠污水處理裝置

　　技術領域

　　本實用新型涉及一種污水處理裝置，具體涉及一種循環式水處理回收再利用 設備，屬于污水處理技術領域。

　　背景技術

　　水污染的綜合防治己引起世界各國的普遍重視，改善污水的處理技術，提高 處理效率，降低費用和能耗，仍是重要的研究?jī)?nèi)容。解決水污染最有效的方法是 綜合考慮水資源規劃、水體用途、發展區域性水污染防治，目前國內污水處理設 備大多針對大型的國有企業，設備龐大系統繁雜，對處于起步階段眾多的中小企 業，因?yàn)槲鬯�處理設備投資和運行維護費用都很高，污水處理幾乎是紙上談兵， 因?yàn)樘幚砉に囜槍?duì)性不強或不匹配，即使污水處理運行也是事倍功半。常此以往， 對城市污水處理設施和直排的納污水體的沖擊帶來的危害是不容忽視的。

　　現有的對污水進行處理的方法包括傳統的物理法和化學法，以及新生的生物 處理法�，F(xiàn)有的處理器大都是在對污水一次處理完畢就將水通入凈水內儲存，這 樣并不能夠針對污水的濁度來進行循環處理，為此，我們提出一種循環式水處理 回收再利用設備，現有的技術中，對于無機廢水或者有機廢水凈化處理設備存在 多種缺陷，在一些大型的廠家中，大都采用大型精密儀器，存在設備占用場地大， 購買成本高，不利于廣泛推廣。

　　實用新型內容

　　本實用新型要解決的技術問題克服現有的缺陷，提供一種可回收工廠污水處 理裝置，通過回收管，可以將處理過的污水再次回收利用，達到循環利用的效果， 從而節約了水資源的使用，而且裝置結構簡單，使用方便，占地面積較小，實現 環境保護、資源合理利用、減少環境污染，成本低利于廣泛推廣，可以有效解決 背景技術中的問題。

　　為了解決上述技術問題，本實用新型提供了如下的技術方案：

　　本實用新型提供一種可回收工廠污水處理裝置，包括污水收集池、污水排出 管、污水酸化池、第一水管、第一水泵、氧化池、第二排出管、沉淀池、第二水 泵和氧氣發生裝置，所述污水收集池一側設置有污水排出管，所述污水排出管一 端固定連接有污水酸化池，所述污水酸化池一側固定連接有第一水管，所述第一 水管一端設置有第一水泵，所述第一水泵一側設置有氧化池，所述氧化池一側通 過第二排出管固定連接有沉淀池，所述沉淀池一側設置有回收管。

　　作為本實用新型的一種優選技術方案，所述污水排出管上設置有第一閥門， 所述第二排出管上設置有第二閥門。

　　作為本實用新型的一種優選技術方案，所述污水排出管上設置有過濾裝置， 所述過濾裝置可以拆卸下來。

　　作為本實用新型的一種優選技術方案，所述氧化池底部設置有輸氧管，所述 輸氧管一端設置有氧氣發生裝置另一端封閉，所述輸氧管上設置有若干排氣孔。

　　作為本實用新型的一種優選技術方案，所述回收管上設置有第二水泵。

　　本實用新型所達到的有益效果是：一種可回收工廠污水處理裝置，通過回收 管，可以將處理過的污水再次回收利用，達到循環利用的效果，從而節約了水資 源的使用，而且裝置結構簡單，使用方便，占地面積較小，實現環境保護、資源 合理利用、減少環境污染，成本低利于廣泛推廣。
