申請日2015.07.08

　　公開(公告)日2015.12.16

　　IPC分類號H02S20/30; H02S10/00; H02S40/22

　　摘要

　　本實用新型公開了一種應用于工業污水處理的光伏發電裝置，光伏發電裝置設置在污水處理樓體的頂臺上，光伏發電裝置包括底座、立柱、太陽能光伏電池陣列、縱向伸縮桿、第一橫向伸縮桿、第二橫向伸縮桿、光電感應器，立柱與底座可拆卸連接，立柱的頂端設有角度調節器，角度調節器還分別連接有縱向收縮桿、第一橫向收縮桿、第二橫向收縮桿，第一橫向收縮桿、第二橫向收縮桿對稱設置在縱向收縮桿的兩端;太陽能光伏電池陣列有兩個，一個位于第一橫向收縮桿的末端與縱向收縮桿的頂端之間，另一個位于第二橫向收縮桿與縱向收縮桿的頂端之間;光電感應器設置在太陽能光伏電池陣列上。本實用新型結構簡單，智能化控制，在污水處理領域有較大推廣應用價值。

　　權利要求書

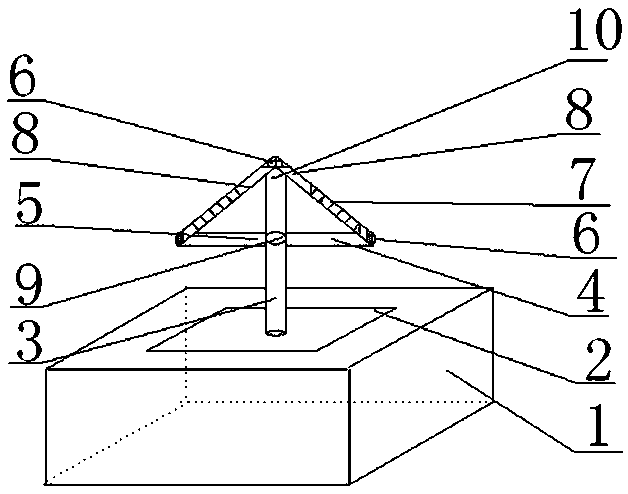

　　1.一種應用于工業污水處理的光伏發電裝置，其特征在于：所述光伏發電裝置設置在污水處理樓體(1)的頂臺上，光伏發電裝置包括底座(2)、立柱(3)、太陽能光伏電池陣列(7)、縱向伸縮桿(10)、第一橫向伸縮桿(4)、第二橫向伸縮桿(5)、光電感應器(8)，所述立柱(3)與底座(2)可拆卸連接，立柱(3)的頂端設有角度調節器(9)，角度調節器(9)還分別連接有縱向收縮桿(10)、第一橫向收縮桿(4)、第二橫向收縮桿(5)，第一橫向收縮桿(4)、第二橫向收縮桿(5)對稱設置在縱向收縮桿(10)的兩端;太陽能光伏電池陣列(7)有兩個，一個位于第一橫向收縮桿(4)的末端與縱向收縮桿(10)的頂端之間，另一個位于第二橫向收縮桿(5)與縱向收縮桿(10)的頂端之間;光電感應器(8)設置在太陽能光伏電池陣列(7)上。

　　2.根據權利要求1所述的一種應用于工業污水處理的光伏發電裝置，其特征在于：所述太陽能光伏電池陣列(7)的集光側還設置有鏡面反射器(6)。

　　3.根據權利要求2所述的一種應用于工業污水處理的光伏發電裝置，其特征在于：還包括控制電路、直流輸出端、交流輸出端、逆變器，所述控制電路分別與光電感應器(8)、直流輸出端、逆變器、角度調節器電連接，所述逆變器還連接有交流輸出端。

　　4.根據權利要求3所述的一種應用于工業污水處理的光伏發電裝置，其特征在于：所述縱向收縮桿(10)、第一橫向收縮桿(4)、第二橫向收縮桿(5)均為長圓柱狀。

　　5.根據權利要求4所述的一種應用于工業污水處理的光伏發電裝置，其特征在于：所述太陽能光伏電池陣列(7)與縱向收縮桿(10)、第一橫向收縮桿(4)、第二橫向收縮桿(5)的連接方式均為可拆卸連接。

　　6.根據權利要求5所述的一種應用于工業污水處理的光伏發電裝置，其特征在于：所述太陽能光伏電池陣列(7)與縱向收縮桿(10)、第一橫向收縮桿(4)、第二橫向收縮桿(5)的連接方式均為螺紋連接。

　　7.根據權利要求6所述的一種應用于工業污水處理的光伏發電裝置，其特征在于：所述縱向收縮桿(10)、第一橫向收縮桿(4)、第二橫向收縮桿(5)的材質為鋁合金或不銹鋼。

　　說明書

　　一種應用于工業污水處理的光伏發電裝置

　　技術領域

　　本實用新型涉及污水凈化處理技術領域，具體是指一種應用于工業污水處理的光伏發電裝置。

　　背景技術

　　太陽能發電分為光熱發電和光伏發電，通常說的光伏發電指的是太陽能光伏發電，簡稱“光電”，光伏發電是指半導體截面的光生伏特效應而將光能直接妝花為電能的一種技術。這種技術的關鍵元件是太陽能電池。太陽能電池經過串聯后并封裝保護可形成大面積的太陽電池組件，再配合上功率控制器等部件就形成了光伏發電裝置。

　　現有的光伏發電裝置將產生的電能直接通過輸電網絡輸送至城市或者其他電力欠發達的地區，工用或者商用，而對于一些污水處理企業使用遠程輸送過來的電能，由于污水處理工序復雜，耗能較大，運行成本較高。

　　實用新型內容

　　本實用新型的目的在于提供一種應用于工業污水處理的光伏發電裝置。太陽光利用率高，光能轉化率高，應用于工業污水處理的光伏發電裝置，能有效降低污水處理運行成本。

　　本實用新型通過下述技術方案實現：一種應用于工業污水處理的光伏發電裝置，光伏發電裝置設置在污水處理樓體的頂臺上，光伏發電裝置包括底座、立柱、太陽能光伏電池陣列、縱向伸縮桿、第一橫向伸縮桿、第二橫向伸縮桿、光電感應器，所述立柱與底座可拆卸連接，立柱的頂端設有角度調節器，角度調節器還分別連接有縱向收縮桿、第一橫向收縮桿、第二橫向收縮桿，第一橫向收縮桿、第二橫向收縮桿對稱設置在縱向收縮桿的兩端;太陽能光伏電池陣列有兩個，一個位于第一橫向收縮桿的末端與縱向收縮桿的頂端之間，另一個位于第二橫向收縮桿與縱向收縮桿的頂端之間;光電感應器設置在太陽能光伏電池陣列上。

　　為了更好地實現本實用新型，進一步地，還具有這樣的特征，所述太陽能光伏電池陣列的集光側還設置有鏡面反射器。

　　為了更好地實現本實用新型，進一步地，還具有這樣的特征，還包括控制電路、直流輸出端、交流輸出端、逆變器，所述控制電路分別與光電感應器、直流輸出端、逆變器、角度調節器電連接，所述逆變器還連接有交流輸出端。

　　為了更好地實現本實用新型，進一步地，還具有這樣的特征，所述縱向收縮桿、第一橫向收縮桿、第二橫向收縮桿均為長圓柱狀。

　　為了更好地實現本實用新型，進一步地，還具有這樣的特征，所述太陽能光伏電池陣列與縱向收縮桿、第一橫向收縮桿、第二橫向收縮桿的連接方式均為可拆卸連接。

　　為了更好地實現本實用新型，進一步地，還具有這樣的特征，所述太陽能光伏電池陣列與縱向收縮桿、第一橫向收縮桿、第二橫向收縮桿的連接方式均為螺紋連接。

　　為了更好地實現本實用新型，進一步地，還具有這樣的特征，所述縱向收縮桿、第一橫向收縮桿、第二橫向收縮桿的材質為鋁合金或不銹鋼。

　　本實用新型與現有技術相比，具有以下優點及有益效果：

　　(1)本實用新型中光伏發電裝置的設置，將太陽能轉化為電能，且直接應用于污水處理裝置中，減少或者不使用來自公共電網的電能，不僅緩解了用電的緊張，而且減少了使用公共電網進行污水處理的運行成本;

　　(2)本實用新型通過在太陽能光伏電池陣列上設置光感應器，能實時感應太陽能的變化，角度調節器將根據太陽能的變化，及時調整太陽能光伏電池陣列的角度變化，實現充分利用太陽能的光能效率，并最大的轉化為電能，保障污水處理工序工作的正常運行;

　　(3)本實用新型結構簡單，智能化控制，將光伏發電裝置產生的電能應用于污水處理，可有效降低污水處理運行成本，且能緩解企業的生產成本，在污水處理領域有較大的推廣應用價值。
