申請日2015.06.12
公開(公告)日2015.11.11
IPC分類號C02F11/12
摘要

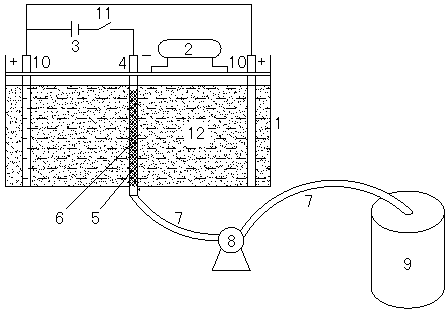

本實用新型公開了一種真空電滲聯用動力荷載固化污泥的裝置，包括污泥槽(1)、振動器(2)和直流電源(3)，污泥槽中央設有一根貫穿槽底的陰極管(4)，陰極管頂端封閉，陰極管中段設有一組均布的滲水孔(5)，陰極管外包裹一層土工布(6)，陰極管底端經軟管(7)與真空泵(8)進氣口連接，真空泵出氣口經軟管與儲水槽(9)連接;沿污泥槽四周設有一組均布的陽極棒(10);陽極棒與直流電源正極連接，陰極管經開關(11)與直流電源負極連接。本實用新型在電場作用下可驅使污泥中重金屬隨水分遷移到陰極管排出;真空泵采用長短不同的間隔運行可降低能耗。
摘要附圖
權利要求書
1.一種真空電滲聯用動力荷載固化污泥的裝置，其特征在于：包括污泥槽(1)、振動器(2)和直流電源(3)，污泥槽中央設有一根貫穿槽底的陰極管(4)，陰極管頂端封閉，陰極管中段設有一組均布的滲水孔(5)，陰極管外包裹一層土工布(6)，陰極管底端經軟管(7)與真空泵(8)進氣口連接，真空泵出氣口經軟管與儲水槽(9)連接;沿污泥槽四周設有一組均布的陽極棒(10);陽極棒與直流電源正極連接，陰極管經開關(11)與直流電源負極連接。
2.根據權利要求1所述真空電滲聯用動力荷載固化污泥的裝置，其特征在于：所述污泥槽(1)為絕緣材料制成的圓形或矩形桶體，桶體壁厚不小于3mm，底面積不小于0.24平方米，高度不小于250mm。
3.根據權利要求1所述真空電滲聯用動力荷載固化污泥的裝置，其特征在于：所述陰極管(4)為鈦管電極，鈦管電極底段外圓設有管螺紋，管螺紋與污泥槽底部的中心孔密封連接。
4.根據權利要求1所述真空電滲聯用動力荷載固化污泥的裝置，其特征在于：所述振動器(2)為ZW-7型單相附著式平板振動器，振動頻率為2840次/分鐘，重量不小于70kg;振動器底部的平板為圓形、扇形或矩形，底面積不小于0.03平方米。
5.根據權利要求1所述真空電滲聯用動力荷載固化污泥的裝置，其特征在于：所述直流電源(3)型號為WYK-47Y，額定電壓為120V，最大工作電流為5A，具有穩壓和穩流功能。
6.根據權利要求1所述真空電滲聯用動力荷載固化污泥的裝置，其特征在于：所述儲水槽(9)為直徑250mm，高300mm的圓柱體密封式儲水槽。
說明書
一種真空電滲聯用動力荷載固化污泥的裝置
技術領域
本實用新型涉及一種真空電滲聯用動力荷載固化污泥的裝置，屬于污泥處理技術領域。
背景技術
目前我國的污水處理廠每年產生的剩余污泥總量已經接近1700萬噸。由于這些剩余污泥的含水量一般為90%以上，且含有重金屬，不符合國家規定的農用泥質標準。因此這些剩余污泥不能直接排放至農田作為農用泥土使用。因此還需要對這些剩余污泥進行進一步脫水至含水率低于60%以下，并降低重金屬含量后才可以直接作為農用泥土使用。
現有的常規脫水機械脫水后，污泥的含水率一般在80%左右，現有的常規脫水機械無法降低污泥中的重金屬含量。因此，現有的固化污泥的方式還是不夠理想，不能滿足實際使用的需要。所以開發一種污泥深度快速脫水技術對解決污泥處理處置難的現狀是十分必要的。
實用新型內容
本實用新型的目的在于，提供一種真空電滲聯用動力荷載固化污泥的裝置，以解決現有脫水機械效率低，脫水率低和無法降低污泥中的重金屬含量的技術問題，從而克服現有技術的不足。
本實用新型的技術方案是這樣實現的：
本實用新型的一種真空電滲聯用動力荷載固化污泥的裝置為，該裝置包括污泥槽、振動器和直流電源，污泥槽中央設有一根貫穿槽底的陰極管，陰極管頂端封閉，陰極管中段設有一組均布的滲水孔，陰極管外包裹一層土工布，陰極管底端經軟管與真空泵進氣口連接，真空泵出氣口經軟管與儲水槽連接;沿污泥槽四周設有一組均布的陽極棒;陽極棒與直流電源正極連接，陰極管經開關與直流電源負極連接。
前述裝置中，所述污泥槽為絕緣材料制成的圓形或矩形桶體，桶體壁厚不小于3mm，底面積不小于0.24平方米，高度不小于250mm。
前述裝置中，所述陰極管為鈦管電極，鈦管電極底段外圓設有管螺紋，管螺紋與污泥槽底部的中心孔密封連接。
前述裝置中，所述振動器為ZW-7型單相附著式平板振動器，振動頻率為2840次/分鐘，重量不小于70kg;振動器底部的平板為圓形、扇形或矩形，底面積不小于0.03平方米。
前述裝置中，所述直流電源型號為WYK-47Y，額定電壓為120V，最大工作電流為5A，具有穩壓和穩流功能。
前述裝置中，所述儲水槽為直徑250mm，高300mm的圓柱體密封式儲水槽。
由于采用了上述技術方案，本實用新型與現有技術相比，本實用新型具有以下特點：
一是在真空電滲初期進行10分鐘的真空泵抽濾階段大大降低了污泥含水率，從而減少了直流電源電滲階段時間;同時真空電滲聯用階段，間歇性開啟真空泵有利于降低真空泵運行時間。這些都大大降低了真空電滲污泥固化能耗，整個固化過程中，每去除一千克水分的能耗為0.35kW﹒h。
二是位于待固化污泥上部的振動器有利于降低污泥內部和表面的裂縫，從而降低污泥接觸電阻，有利于提高污泥脫水率，增強系統固化效果，整個固化過程中，污泥平均脫水率降低到56%。
三是污泥真空電滲過程中，污泥中重金屬由于帶正電的在電場力作用下發生遷移，遷移到陰極的重金屬隨著水體一起排出，從而達到污泥中重金屬的去除，重金屬去除后的污泥可以實現污泥農用。
