申請日2015.06.12

　　公開(公告)日2015.11.11

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及機械技術領域，具體地說是一種具有生物反應工藝的污水處理裝置。一種具有生物反應工藝的污水處理裝置，包括底座、反應箱體，其特征在于：底座上連接設有反應箱，所述的反應箱由第一反應箱、第二反應箱及第三反應箱組成，第一反應箱的上端設有進水管，進水管的末端連接過濾網的一端，過濾網的另一端連接活性炭吸附裝置;第二反應箱內的中下位置設有攪拌裝置;第三反應箱內的中部位置設有生物濾芯裝置的上部連接設有濾芯出水槽，位于濾芯出水槽的末端連接出水管，所述的出水管位于第三反應箱的外部。同現有技術相比，提供一種具有生物反應工藝的污水處理裝置，能進行層層過濾及生物反應的效果，已到達污水處理的目的。

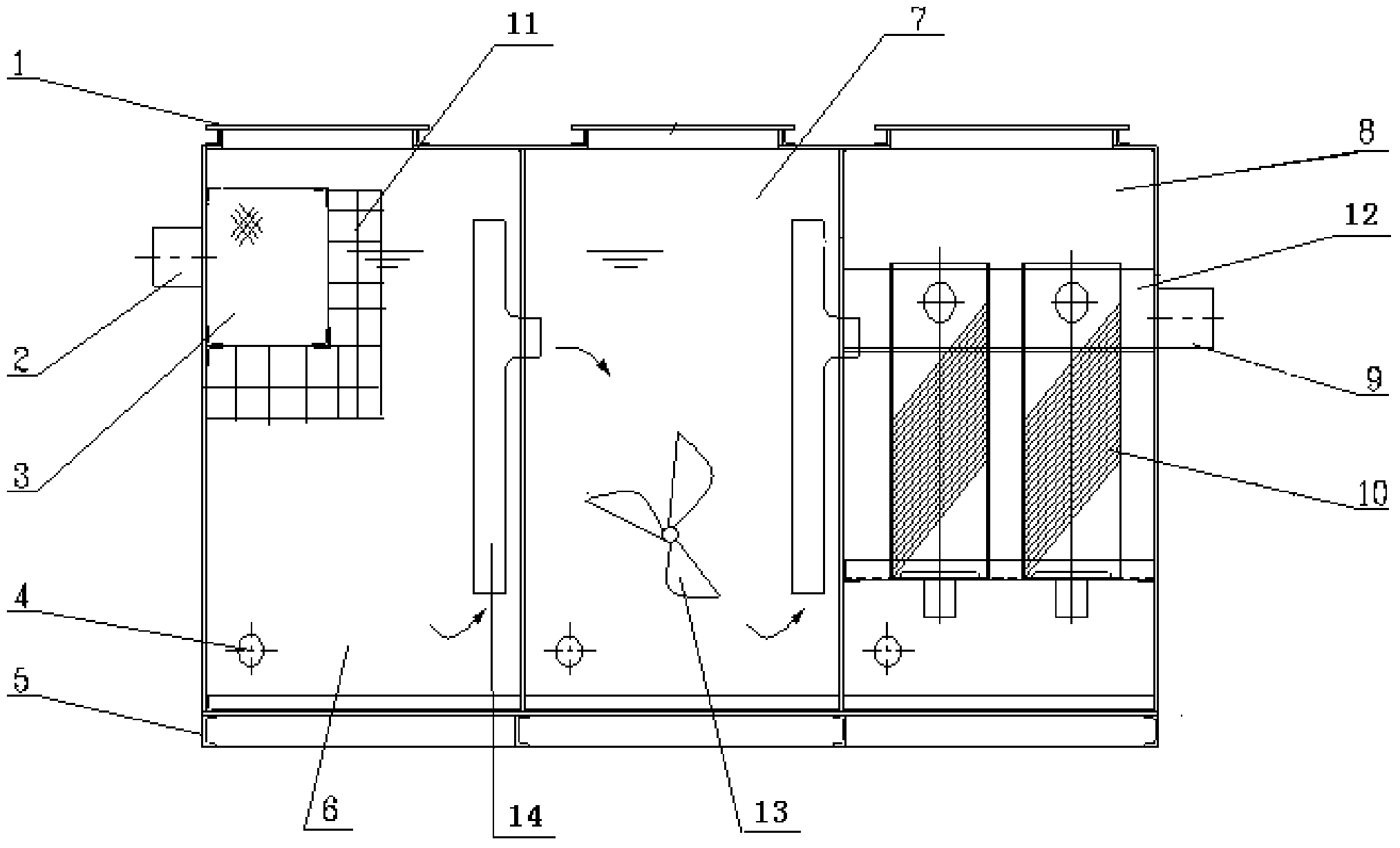

　　摘要附圖



　　權利要求書

　　1.一種具有生物反應工藝的污水處理裝置，包括底座、反應箱體，其特征在于：底座(5)上連接設有反應箱，所述的反應箱由第一反應箱(6)、第二反應箱(7)及第三反應箱(8)組成，第一反應箱(6)的上端設有進水管(2)，進水管(2)的末端連接過濾網(3)的一端，過濾網(3)的另一端連接活性炭吸附裝置(11);第二反應箱(7)內的中下位置設有攪拌裝置(13);第三反應箱(8)內的中部位置設有生物濾芯裝置(10)的上部連接設有濾芯出水槽(15)，位于濾芯出水槽(12)的末端連接出水管(9)，所述的出水管(9)位于第三反應箱(8)的外部。

　　2.根據權利要求1所述的一種具有生物反應工藝的污水處理裝置，其特征在于：所述的第一反應箱(6)及第二反應箱(7)的出水口處分別設有溢水管(14)。

　　3.根據權利要求1所述的一種具有生物反應工藝的污水處理裝置，其特征在于：所述的生物濾芯裝置(10)至少設有2個。

　　4.根據權利要求1所述的一種具有生物反應工藝的污水處理裝置，其特征在于：所述的過濾網(3)位于第一反應箱(6)的內部。

　　5.根據權利要求1所述的一種具有生物反應工藝的污水處理裝置，其特征在于：所述的第一反應箱(6)、第二反應箱(7)及第三反應箱(8)的頂部分別設有蓋板(1)。

　　6.根據權利要求1所述的一種具有生物反應工藝的污水處理裝置，其特征在于：所述的第一反應箱(6)、第二反應箱(7)及第三反應箱(8)的底部分別設有排空管(4)。

　　7.根據權利要求1所述的一種具有生物反應工藝的污水處理裝置，其特征在于：所述的活性炭吸附裝置(11)包覆在過濾網(3)的右側及下側位置。

　　說明書

　　一種具有生物反應工藝的污水處理裝置

　　技術領域

　　本實用新型涉及機械技術領域，具體地說是一種具有生物反應工藝的污水處理裝置。

　　背景技術

　　傳統對于污水的處理僅僅只是用到的沉淀池，將污水一道道沉淀，然后進行排出，然而，污水中有著各種菌種，然這些菌種一旦被排出，對生態環境造成一定的破壞，并且這些菌種會大量繁殖，最終導致破壞生態環境的結果。

　　因此，對于污水的處理不僅要做到物理性的過濾，而且還要有效控制污水中有害菌種的數量，顯得尤為重要。

　　發明內容

　　本實用新型為克服現有技術的不足，提供一種具有生物反應工藝的污水處理裝置，能進行層層過濾及生物反應的效果，已到達污水處理的目的。

　　為實現上述目的，設計一種具有生物反應工藝的污水處理裝置，包括底座、反應箱體，其特征在于：底座上連接設有反應箱，所述的反應箱由第一反應箱、第二反應箱及第三反應箱組成，第一反應箱的上端設有進水管，進水管的末端連接過濾網的一端，過濾網的另一端連接活性炭吸附裝置;第二反應箱內的中下位置設有攪拌裝置;第三反應箱內的中部位置設有生物濾芯裝置的上部連接設有濾芯出水槽，位于濾芯出水槽的末端連接出水管，所述的出水管位于第三反應箱的外部。

　　所述的第一反應箱及第二反應箱的出水口處分別設有溢水管。

　　所述的生物濾芯裝置至少設有2個。

　　所述的過濾網位于第一反應箱的內部。

　　所述的第一反應箱、第二反應箱及第三反應箱的頂部分別設有蓋板。

　　所述的第一反應箱、第二反應箱及第三反應箱的底部分別設有排空管。

　　所述的活性炭吸附裝置包覆在過濾網的右側及下側位置。

　　本實用新型同現有技術相比，提供一種具有生物反應工藝的污水處理裝置，能進行層層過濾及生物反應的效果，已到達污水處理的目的。
