申請日2015.07.08
公開(公告)日2015.12.23
IPC分類號C02F11/02
摘要
本實用新型公開一種污泥消化池中污泥泵的雜質過濾裝置，所述的污泥消化池中固定有一不銹鋼篩網箱，污泥泵置于該不銹鋼篩網箱中;不銹鋼篩網箱的頂蓋由兩片可翻轉的不銹鋼篩網蓋板組成，兩片可翻轉的不銹鋼篩網蓋板之間形成一孔洞，連接污泥泵的PVC管道無接縫配合在該孔洞中;且所述的兩片可翻轉的不銹鋼篩網蓋板上設有不銹鋼把手。該過濾裝置實現污泥消化池中污泥泵的過濾功能，以保證污泥泵的正常工作，同時也可有效地防止由于濾渣的堵塞導致污水溢流至地面的事故發生。
權利要求書
1.一種污泥消化池中污泥泵的雜質過濾裝置，其特征在于：所述的污泥 消化池中固定有一不銹鋼篩網箱，污泥泵置于該不銹鋼篩網箱中;不 銹鋼篩網箱的頂蓋由兩片可翻轉的不銹鋼篩網蓋板組成，兩片可翻轉 的不銹鋼篩網蓋板之間形成一孔洞，連接污泥泵的PVC管道無接縫配 合在該孔洞中;且所述的兩片可翻轉的不銹鋼篩網蓋板上設有不銹鋼 把手。
2.如權利要求1所述的一種污泥消化池中污泥泵的雜質過濾裝置，其特 征在于：還包括有一不銹鋼底座，該不銹鋼底座固定連接在不銹鋼篩 網箱的底部，并用膨脹螺栓固定連接在污泥消化池中。
3.如權利要求1或2所述的一種污泥消化池中污泥泵的雜質過濾裝置， 其特征在于：還包括有一不銹鋼活頁，該不銹鋼活頁連接兩片的不銹 鋼篩網蓋板于不銹鋼篩網箱上。
說明書
一種污泥消化池中污泥泵的雜質過濾裝置
技術領域
本實用新型涉及一種過濾裝置,尤其是指一種保護污泥消化池中污泥泵 的過濾裝置。
背景技術
在現今的煙草行業的污水處理工藝中，污水污泥消化池的功能主要是① 減少從上一道工藝進入污泥消化池的污泥體積,與消化前相比,消化污泥體積 一般可減少1/2～1/3左右。②減少污泥中可分解、易腐化物質的數量，使污 泥性質穩定。③提高污泥的脫水效果，污泥消化池的下一道工藝是污泥壓泥 處理，也就是通過污泥泵把污泥抽至壓泥設備，經過固液分離后，把污泥壓 成泥餅外運處理。而未消化的污泥呈粘性膠狀結構，不易脫水。消化過的污 泥，膠體物質被氣化、液化或分解，使污泥中的水分與固體易分離。④消除 惡臭，污泥在厭氧消化過程，硫化氫分離出硫分子或與鐵結合成為硫化鐵， 因此消化后的污泥不會再發出惡臭。⑤提高污泥的衛生質量，污泥中含有很 多有毒物質如細菌、病原微生物、寄生蟲卵，極不衛生。污泥在消化過程中， 產生的甲烷菌具有很強的抗菌作用，可殺死大部分病原菌以及其它有害微生 物，使污泥衛生化。目前污泥消化池中的污泥泵主要用于對進入污泥消化池 中沉淀消化一段時間后的污泥提升進入下一道工序，污泥泵采用固定于消化 池內壁的DN50的PVC管徑進行污泥的提升作業，未作任何攔截過濾措施，這 樣的工作方式卻存在著不少缺點：
1.污泥消化池之前的工序不可避免的一些體積較大的雜質進入到污泥消 化池中，造成污泥泵經常性的堵塞，影響污水處理工藝。
2.當污泥泵出現堵塞時，污水站運營人員需用臨時污泥泵抽干污泥消化 池中的物質，并進入池中提拉出污泥泵進行清理，增加大量勞動量和嚴重影 響污水站的運行。
3.當污泥泵堵塞時，容易造成在污泥消化池中的污泥大量堆積，氣味較 重，蚊蟲較多，影響操作人員健康。
4.當污泥泵堵塞時若未及時進行處理容易造成污水及污泥溢流至地面 上，嚴重影響環境衛生。
5.當污泥泵堵塞時，下一道工序壓泥設備不能壓出泥餅，只有泥水。
6.污泥泵堵塞時，若不及時處理，容易造成污泥泵空轉，燒壞電機。
實用新型內容
針對現有技術存在的問題，本實用新型提供一種污泥消化池中污泥泵的 雜質過濾裝置，該過濾裝置實現污泥消化池中污泥泵的過濾功能，以保證污 泥泵的正常工作，同時也可有效地防止由于濾渣的堵塞導致污水溢流至地面 的事故發生。
為實現上述目的，本實用新型技術方案為：

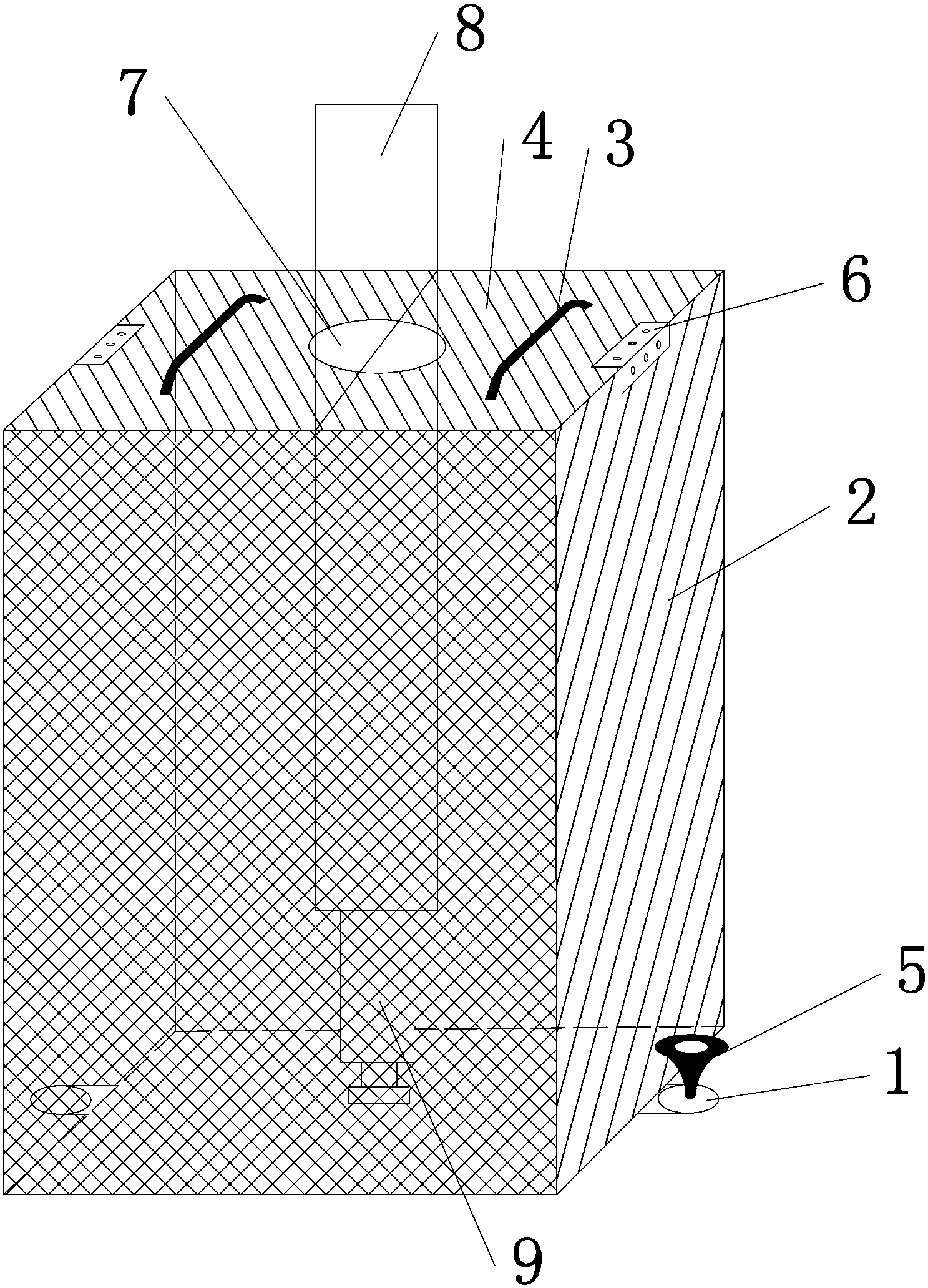

一種污泥消化池中污泥泵的雜質過濾裝置，所述的污泥消化池中固定有 一不銹鋼篩網箱，污泥泵置于該不銹鋼篩網箱中;不銹鋼篩網箱的頂蓋由兩 片可翻轉的不銹鋼篩網蓋板組成，兩片可翻轉的不銹鋼篩網蓋板之間形成一 孔洞，連接污泥泵的PVC管道無接縫配合在該孔洞中;且所述的兩片可翻轉 的不銹鋼篩網蓋板上設有不銹鋼把手。
如前所述的一種污泥消化池中污泥泵的雜質過濾裝置，還包括有一不銹 鋼底座，該不銹鋼底座固定連接在不銹鋼篩網箱的底部，并用膨脹螺栓固定 連接在污泥消化池中。
如前所述的一種污泥消化池中污泥泵的雜質過濾裝置，還包括有一不銹 鋼活頁，該不銹鋼活頁連接兩片的不銹鋼篩網蓋板于不銹鋼篩網箱上。
上述技術方案的有益之處在于：
本實用新型污泥泵的雜質過濾裝置是通過不銹鋼篩網箱的篩孔，根據篩 孔孔徑的大小，有選擇地過濾污泥消化池中的較大雜質，由整體不銹鋼篩網 對污泥消化池中的污泥泵進行隔離。不銹鋼篩網箱的頂部設計可活動式的不 銹鋼篩網蓋板,實現對污泥消化池中的污泥泵進行全封閉式保護。
相較于現有技術中污泥泵無不銹鋼篩網的操作方式，本實用新型污泥泵 的雜質過濾裝置能夠實現長時間對污泥泵的雜質過濾，防止污泥泵頻繁出現 堵塞情況的發生。
一、由于本實用新型污泥泵的雜質過濾裝置的使用，解決了污泥泵頻繁 堵塞情況的出現，使維修人員不需頻繁進入消化池底部對污泥泵進行 維修，減輕了維修人員的工作量并消除了安全隱患。
二、由于本實用新型污泥泵的雜質過濾裝置的使用，污泥泵出現故障狀 況大大降低，使污水站整個工藝運行更加穩定。
三、解決了了由于污泥泵故障而導致的污泥在消化池中的堆積造成污 水及污泥溢流至地面導致環境污染的問題。
四、解決了由于污泥泵處理效率低下導致的污泥大量堆積于消化池，池 中氣味較重，蚊蟲較多的問題。
五、本實用新型污泥泵的雜質過濾裝置的過濾面積較大，尺寸為40cm *40cm*70cm，過濾面積達到了12800cm2，有效防止了雜質過濾器的 堵塞，只需階段性對污泥消化池底部沉降的雜質進行清理即可。
六、由于本實用新型污泥泵的雜質過濾裝置的使用，大大降低了員工的 勞動量及設備的維修成本。
