申請日2015.06.19

　　公開(公告)日2015.11.11

　　IPC分類號C02F9/04

　　摘要

　　本實用新型提供一種廢泥、廢水分離回收再利用系統，屬于陶瓷技術領域。包括沉淀池、泥漿回收池、回收蓄水池、泥漿泵、抽水機，所述沉淀池包括一級沉淀池、二級沉淀池、三級沉淀池，所述三級沉淀池遠離二級沉淀池端設置有清水池，所述一級沉淀池與廢水輸出管道連接，所述泥漿回收池通過泥漿輸送管道和泥漿泵與一級沉淀池連接，所述清水池通過清水輸送管道和抽水機與回收蓄水池連接，所述三級沉淀池與清水池相連通，所述一級沉淀池、二級沉淀池、三級沉淀池、清水池依次順序排列，所述一級沉淀池，二級沉淀池，三級沉淀池的高度依次遞減。該實用新型結構簡單，操作方便，可降低水資源和泥漿的損失成本，提高企業的經濟效益。

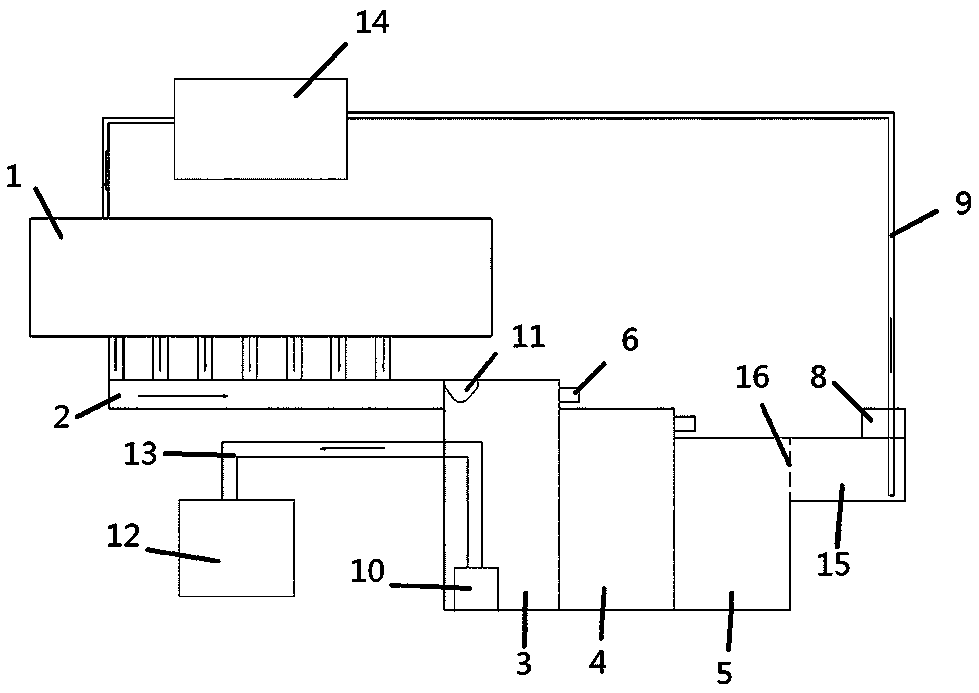

　　摘要附圖



　　權利要求書

　　1.一種廢泥、廢水分離回收再利用系統，包括沉淀池、泥漿回收池、回收蓄水池、泥漿泵、抽水機，其特征在于，所述沉淀池包括一級沉淀池、二級沉淀池、三級沉淀池，所述三級沉淀池遠離二級沉淀池端設置有清水池，所述一級沉淀池與廢水輸出管道連接，所述泥漿回收池通過泥漿輸送管道和泥漿泵與一級沉淀池連接，所述清水池通過清水輸送管道和抽水機與回收蓄水池連接，所述三級沉淀池與清水池相連通，所述一級沉淀池、二級沉淀池、三級沉淀池、清水池依次順序排列，所述一級沉淀池，二級沉淀池，三級沉淀池的高度依次遞減，所述一級沉淀池與二級沉淀池的壁上設置有開口結構，所述設置于一級沉淀池壁上的開口結構位于二級沉淀池的上方，所述設置于二級沉淀池壁上的開口結構位于三級沉淀池的上方。

　　2.根據權利要求1所述的一種廢泥、廢水分離回收再利用系統，其特征在于，所述開口結構上設置有導流結構。

　　3.根據權利要求2所述的一種廢泥、廢水分離回收再利用系統，其特征在于，所述導流結構是管道、U型導流槽中其中一種。

　　4.根據權利要求1所述的一種廢泥、廢水分離回收再利用系統，其特征在于，所述一級沉淀池上方設置有沉淀劑添加裝置。

　　5.根據權利要求1所述的一種廢泥、廢水分離回收再利用系統，其特征在于，所述三級沉淀池與清水池連通處設置于三級沉淀池壁上的近池面處。

　　6.根據權利要求1～5任一項所述的一種廢泥、廢水分離回收再利用系統，其特征在于，所述三級沉淀池與清水池連通處設置有濾網。

　　說明書

　　一種廢泥、廢水分離回收再利用系統

　　技術領域

　　本實用新型屬于陶瓷技術領域，具體涉及一種廢泥、廢水分離回收再利用系統。

　　背景技術

　　目前，在陶瓷生產過程中，修坯洗坯工序等工序段會產生大量廢泥漿水。以往這些廢泥漿水都是直接排放或經過簡單處理后排放，這樣不僅浪費泥料資源，而且浪費水資源，最主要的是對環境造成嚴重的污染�，F有的陶瓷生產企業通過對廢水進行多級沉淀等方式將廢水廢泥分離再利用，但是由于沉淀池間多用輸送管道連接，當多級沉淀池水位高于輸送管水位時，容易導致沉淀池中的廢水回流，影響回收水的質量。

　　實用新型內容

　　本實用新型的目的是針對現有技術所存在的上述問題，提供一種廢泥、廢水分離回收再利用系統，對陶瓷生產過程中的廢泥、廢水進行回收利用。

　　本實用新型通過以下技術方案來解決問題：

　　一種廢泥、廢水分離回收再利用系統，包括沉淀池、泥漿回收池、回收蓄水池、泥漿泵、抽水機，所述沉淀池包括一級沉淀池、二級沉淀池、三級沉淀池，所述三級沉淀池遠離二級沉淀池端設置有清水池，所述一級沉淀池與廢水輸出管道連接，所述泥漿回收池通過泥漿輸送管道和泥漿泵與一級沉淀池連接，所述清水池通過清水輸送管道和抽水機與回收蓄水池連接，所述三級沉淀池與清水池連通，所述一級沉淀池、二級沉淀池、三級沉淀池、清水池依次順序排列，所述一級沉淀池，二級沉淀池，三級沉淀池的高度依次遞減，所述一級沉淀池與二級沉淀池的壁上設置有開口結構，所述設置于一級沉淀池壁上的開口結構位于二級沉淀池的上方，所述設置于二級沉淀池壁上的開口結構位于三級沉淀池的上方。

　　利用一級沉淀池，二級沉淀池，三級沉淀池之間存在的高度差，廢水可以順勢通過開口結構流入下一級沉淀池中。由于上一級沉淀池的開口結構高于下一級的沉淀池的高度，可以有效避免沉淀池中的廢水回流。

　　優選的，所述開口結構上設置有導流結構。導流結構可以將上一級沉淀池中溢出的水通過開口結構引入下一級沉淀池內。

　　優選的，所述導流結構可以是管道、U型導流槽中其中一種。

　　進一步的，所述一級沉淀池上方設置有沉淀劑添加裝置。

　　更進一步的，所述三級沉淀池與清水池連通處設置于三級沉淀池壁上的近池面處。所述三級沉淀池與清水池連通處設置有濾網。清水池的水經過三級沉淀以及濾網的過濾，除雜更加充分。

　　更進一步的，該廢泥、廢水分離回收再利用裝置可以根據工業生產的具體情況增加沉淀池的數量，保證回收廢水的充分除去沉淀。

　　本實用新型工作原理：作業區的廢水通過廢水輸出管道進入一級沉淀池，同時在一級沉淀池中加入沉淀劑，使得大部分的泥漿沉淀，隨著廢水量的增加，一級沉淀池中上層較清澈的廢水從開口結構溢出，順著導流結構進入二級沉淀池，在二級沉淀池進行二次沉淀后，隨著二級沉淀池內水的增加，二級沉淀池上部的水從二級沉淀池的開口結構溢出，順著導流結構進入三級級沉淀池，在三級沉淀池中進行再次沉淀后，三級沉淀池上方的水通過與清水池的連通處進入清水池。抽水機抽取清水池的水通過清水輸送管道輸送至回收蓄水池，供給作業區用水，將回收水循環利用。泥漿泵抽取一級沉淀池中的泥漿通過泥漿輸送管道輸送到泥漿回收池。并且定時將沉淀至一定厚度的泥漿進行水池抽干吸泥作業，將泥漿吸至專用的泥漿回收池，并進行加工處理，回收利用。

　　本實用新型的有益效果：該廢泥、廢水分離回收再利用裝置利用一級沉淀池，二級沉淀池，三級沉淀池之間存在的高度差，廢水可以順勢通過開口結構，經導流結構引流流入下一級沉淀池中。同時由于上一級沉淀池的開口結構高于下一級的沉淀池的高度，可以有效避免沉淀池中的廢水回流。清水池的水經過三次沉淀及過濾，除雜充分，對該部分水進行回收，提高了回收的水的質量。本實用新型結構簡單，操作簡單，可降低水資源和泥漿的損失成本，提高企業的經濟效益。
