　　申請日2015.06.19

　　公開(公告)日2015.10.28

　　IPC分類號G06N3/12; G06F19/00

　　摘要

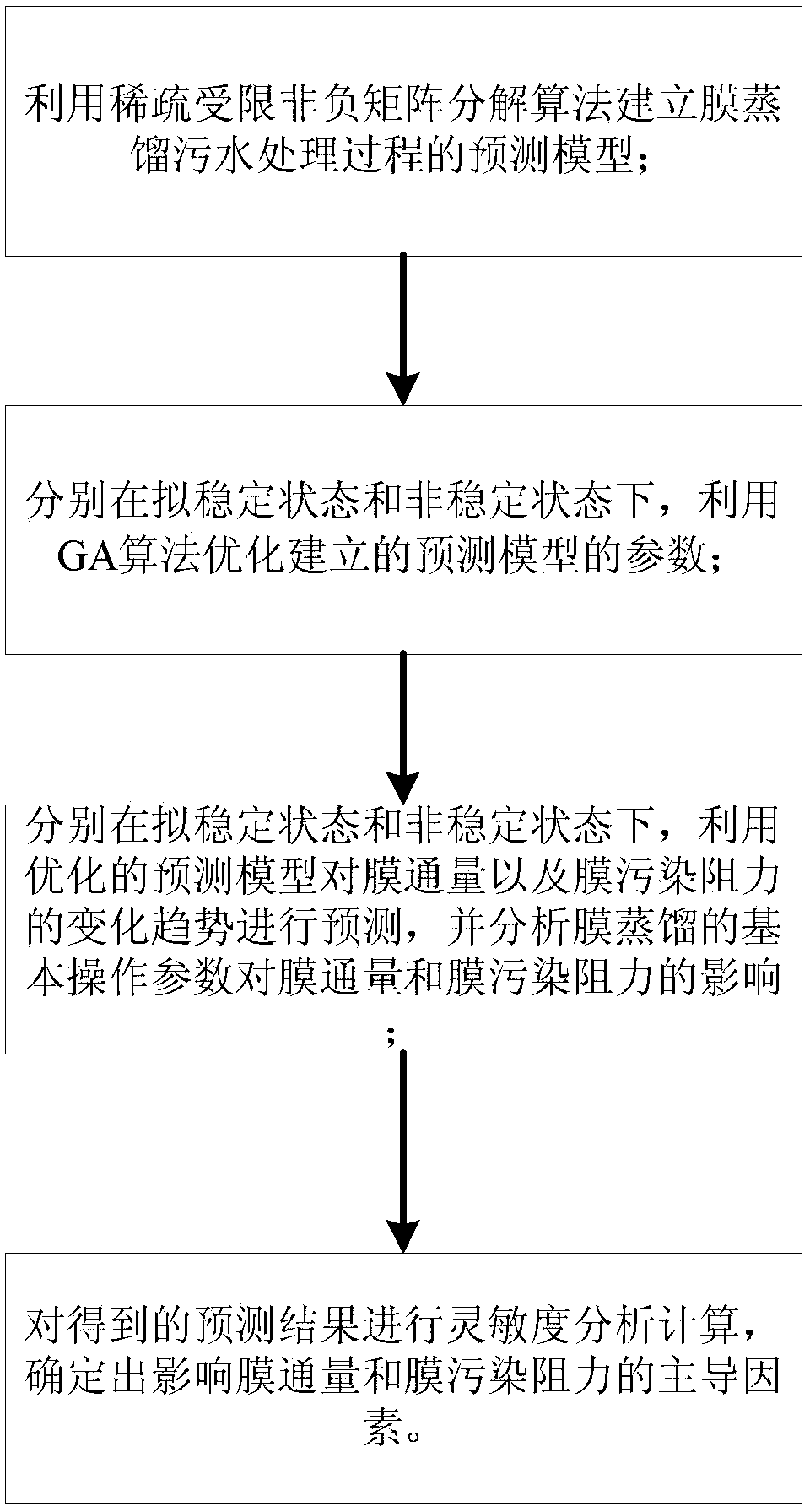

　　本發明公開了基于稀疏受限非負矩陣分解算法的超濾膜水處理預測方法，首先利用稀疏受限非負矩陣分解算法建立膜蒸餾污水處理過程的預測模型;其次分別在擬穩定狀態和非穩定狀態下，利用GA算法優化預測模型的參數;然后分別在擬穩定狀態和非穩定狀態下，利用優化的預測模型對膜通量以及膜污染阻力的變化趨勢進行預測，并分析膜蒸餾的基本操作參數對膜通量和膜污染阻力的影響;最后對預測結果進行靈敏度分析計算，確定出影響膜通量和膜污染阻力的主導因素。本發明利用稀疏受限非負矩陣分解算法實時預測膜通量以及膜污染阻力變化情況，將膜蒸餾基本操作參對膜污染的影響明晰化、量化。

　　摘要附圖



　　權利要求書

　　1.基于稀疏受限非負矩陣分解算法的超濾膜水處理預測方法，其特征在于， 包括以下步驟：

　　(1)利用稀疏受限非負矩陣分解算法建立超濾膜污水處理過程的預測模型;

　　(2)分別在擬穩定狀態和非穩定狀態下，利用GA算法優化步驟(1)建立 的預測模型的參數;

　　(3)分別在擬穩定狀態和非穩定狀態下，利用步驟(2)優化的預測模型對 膜通量和膜污染阻力的變化趨勢進行預測，并分析膜蒸餾的基本操作參數對膜通 量和膜污染阻力的影響;

　　(4)對步驟(3)得到的預測結果進行靈敏度分析計算，確定出影響膜通量 和膜污染阻力的主導因素。

　　2.根據權利要求1所述基于稀疏受限非負矩陣分解算法的超濾膜水處理預 測方法，其特征在于，步驟(1)的具體過程如下：

　　首先，定義稀疏受限非負矩陣分解算法的目標函數F：

　　F(W,H)=||V-WH||2=Σij[Vij-(WH)ij]2 (1)

　　式(1)中，V為輸入數據樣本集，W為特征矩陣，H為投影稀疏矩陣;Vij表示 V第i行第j列元素，

　　初始化目標函數F中特征矩陣W和投影稀疏矩陣H，

　　若W具有稀疏約束，則先設置W=W-θw(WH-V)HT，再根據非負稀疏投影算 法把W的每一列轉換成非負的，同時保持它的L2范式不變，同時設置其L1范式， 以達到指定的稀疏度Sw;若W沒有稀疏約束，則迭代運算

　　$W=W\⊗\left({\mathrm{VH}}^T\right)\⊕\left({\mathrm{WHH}}^T\right),$

　　若H具有稀疏約束，則先設置H=H-θH(WH-V)，再根據非負稀疏投影算法 把H的每一行轉換成非負的，同時保持它的L2范式不變，并設置其L2范式，以 達到指定的稀疏度Sh;若H沒有稀疏約束，則迭代運算 其中，和分別表示基于矩陣元素的乘法和 除法，θw和θH為正數，且θw,θH<<1;

　　然后，建立式(2)所示稀疏受限非負矩陣分解算法的最優化問題：

　　$\min E(W,H),W,H\&GreaterEqual;0,{\Sigma }_i{h_{ij}}^2=1,\&ForAll;j---\left(2\right)$

　　stSpareseness(wi)=Sw或者Spareseness(hi)=Sh

　　式(2)中，$Sparesenness\left(x\right)=\frac{\sqrt{n}-\left({\Sigma }_i\right|x_i\left|\right)/\sqrt{{\Sigma }_i{x_i}^2}}{\sqrt{n}-1},$n為向量x的維度，hij為 H第i行第j列元素，wi為W的第i列向量，hi為H的第i行向量，Sw和Sh的 取值范圍均為(0,1);

　　最后，求解式(2)所示稀疏受限非負矩陣分解算法的最優化問題。

　　3.根據權利要求1所述基于稀疏受限非負矩陣分解算法的超濾膜水處理預 測方法，其特征在于：步驟(2)所述利用GA算法優化的參數包括Sw、Sh、θw和θH。

　　4.根據權利要求1所述基于稀疏受限非負矩陣分解算法的超濾膜水處理預 測方法，其特征在于，步驟(3)的具體過程為，分別在擬穩定狀態和非穩定狀 態下進行如下操作：

　　將溫度、錯流速度、進水pH、跨膜壓力作為預測模型的輸入數據，將膜通 量和膜污染阻力作為預測模型的輸出數據，每次僅改變溫度差、錯流速度、進水 pH、膜孔徑和膜蒸餾處理時間中的一個參數，保證其他參數不變，運用GA算 法優化預測模型的參數，并將優化后的參數代入預測模型進行預測，再利用均方 根誤差RMSE和回歸系數R2這兩個評價參數對預測性能進行評價，當RMSE越 接近于0且R2越接近于1時，表明預測性能越好。

　　5.根據權利要求1所述基于稀疏受限非負矩陣分解算法的超濾膜水處理預 測方法，其特征在于：在步驟(4)中，分別采用斯皮爾曼相關性、伽馬相關性、 肯德爾相關性和皮爾遜相關性對預測結果進行靈敏度分析計算。

　　說明書

　　基于稀疏受限非負矩陣分解算法的超濾膜水處理預測方法

　　技術領域

　　本發明屬于超濾膜技術、污水廢水處理領域，特別涉及了基于稀疏受限非負 矩陣分解算法的超濾膜水處理預測方法。

　　背景技術

　　近年來，膜分離技術發展迅速，包括納濾膜、超濾膜、反滲透膜，它們的快 速發展為城市污水處理和工業廢水處理提供新途徑。超濾膜篩分過程是以膜兩側 的壓力差為驅動力，以超濾膜為過濾介質，在一定的壓力下，當原液流過膜表面 時，超濾膜表面密布的許多細小的微孔只允許水及小分子物質通過而成為透過 液，而原液中體積大于膜表面微孔徑的物質則被截留在膜的進液側，成為濃縮液， 因而實現對原液的凈化、分離和濃縮的目的。與傳統給水凈化工藝與消毒相比， 超濾的主要優點：①超濾過濾法沒有相變，無需加熱，因此不僅省能，而且特別 適用于處理熱敏性物質;②設備簡單，占地面積小，特別是中空纖維超濾膜組件， 不僅設備簡單，由于單位體積膜面積大，即填充系數大，占地面積很小;③操作 壓力低;④能量消耗少。內壓式的中空纖維超濾膜組件，沒有死角，覆蓋層薄， 滲透通量大，易清洗，更省能。

　　然而，利用超濾膜技術處理污水最主要的限制來源于膜污染，膜污染會嚴重 導致膜通量的降低，超濾膜處理效率的下降。此外，膜污染還將增加了額外的膜 清洗費用，縮短膜的使用壽命，并且因污水處理過程中需要頻繁地更換新膜，而 增加了處理費用。膜的運行過程中，其污染程度主要取決于3個因素：1、系統 的運行參數;2、進水水質;3、膜本身性能。由于膜分離過程的非線性特征以及 膜污染與系統操作參數之間關系的模糊性，導致了超濾處理過程中，其基本操作 參數(比如：溫度T、跨膜壓力TMP、錯流速度CFV、進水pH、溶質粒子的粒 徑大小等)對膜污染的具體量化的影響還不明晰，有待進一步的研究。因此，為 探明系統操作參數對膜污染的具體影響并將這種影響進行量化，需對超濾膜處理 過程進行數學模擬，即建立超濾膜污水處理過程的預測模型。

　　目前，用于預測膜分離過程的數學模型大致分為兩類：1、理論模型(參數 模型);2、非參數模型;其中理論模型是基于機理知識的(即基本參數對膜污染 的影響機理)，要求對相應的膜污染影響機理非常了解，才可以應用理論模型進 行膜污染預測，但運算復雜、計算處理費用昂貴。而非參數模型則不需要對相應 機理(基本參數對膜污染的影響機理)了解得很透徹，彌補了理論模型存在的弊 端。由于超濾膜處理過程的復雜性以及基本操作參數對膜污染影響機理的不明確 性，因此需要選取合適的非參數模型對超濾過程進行預測。目前，應用較多的算 法模型有很多，包括GP(遺傳規劃算法)、模糊系統、ANN(人工神經網絡) 等，其中當前應用最多的是ANN模型，它被廣泛運用于各種膜分離處理過程(例 如：微濾MF、反滲透RO、納濾NF、電滲析ED),其中ANN還成功用于超濾 過程的模擬預測。但是ANN存在以下缺點：1、預測結果僅為局部極小值，而 非全局極小值;2、難以確定其網絡拓撲結構;3、易出現過度擬合問題。

　　發明內容

　　為了解決上述背景技術提出的技術問題，本發明旨在提供基于稀疏受限非負 矩陣分解算法的超濾膜水處理預測方法，利用稀疏受限非負矩陣分解算法實時預 測膜通量以及膜污染阻力變化情況，將膜蒸餾基本操作參對膜污染的影響明晰 化、量化。

　　為了實現上述技術目的，本發明的技術方案為：

　　基于稀疏受限非負矩陣分解算法的超濾膜水處理預測方法，包括以下步驟：

　　(1)利用稀疏受限非負矩陣分解算法建立超濾膜污水處理過程的預測模型;

　　(2)分別在擬穩定狀態和非穩定狀態下，利用GA算法優化步驟(1)建立 的預測模型的參數;

　　(3)分別在擬穩定狀態和非穩定狀態下，利用步驟(2)優化的預測模型對 膜通量和膜污染阻力的變化趨勢進行預測，并分析膜蒸餾的基本操作參數對膜通 量和膜污染阻力的影響;

　　(4)對步驟(3)得到的預測結果進行靈敏度分析計算，確定出影響膜通量 和膜污染阻力的主導因素。

　　進一步地，步驟(1)的具體過程如下：

　　首先，定義稀疏受限非負矩陣分解算法的目標函數F：

　　F(W,H)=||V-WH||2=∑ij[Vij-(WH)ij]2 (1)

　　式(1)中，V為輸入數據樣本集，W為特征矩陣，H為投影稀疏矩陣;Vij表示 V第i行第j列元素，

　　初始化目標函數F中特征矩陣W和投影稀疏矩陣H，

　　若W具有稀疏約束，則先設置W=W-θw(WH-V)HT，再根據非負稀疏投影算 法把W的每一列轉換成非負的，同時保持它的L2范式不變，同時設置其L1范式， 以達到指定的稀疏度Sw;若W沒有稀疏約束，則迭代運算

　　$W=W\&CircleTimes;\left({\mathrm{VH}}^T\right)\&CirclePlus;\left({\mathrm{WHH}}^T\right),$

　　若H具有稀疏約束，則先設置H=H-θH(WH-V)，再根據非負稀疏投影算法 把H的每一行轉換成非負的，同時保持它的L2范式不變，并設置其L2范式，以 達到指定的稀疏度Sh;若H沒有稀疏約束，則迭代運算 其中，和分別表示基于矩陣元素的乘法和 除法，θw和θH為正數，且θw,θH<<1;

　　然后，建立式(2)所示稀疏受限非負矩陣分解算法的最優化問題：

　　$\min E(W,H),W,H\&GreaterEqual;0,{\Sigma }_i{h_{ij}}^2=1,\&ForAll;j---\left(2\right)$

　　stSpareseness(wi)=Sw或者Spareseness(hi)=Sh

　　式(2)中，$Sparesenness\left(x\right)=\frac{\sqrt{n}-\left({\Sigma }_i\right|x_i\left|\right)/\sqrt{{\Sigma }_i{x_i}^2}}{\sqrt{n}-1},$n為向量x的維度，hij為 H第i行第j列元素，wi為W的第i列向量，hi為H的第i行向量，Sw和Sh的 取值范圍均為(0,1);

　　最后，求解式(2)所示稀疏受限非負矩陣分解算法的最優化問題。

　　進一步地，步驟(2)所述利用GA算法優化的參數包括Sw、Sh、θw和θH。

　　進一步地，步驟(3)的具體過程為，分別在擬穩定狀態和非穩定狀態下進 行如下操作：

　　將溫度、錯流速度、進水pH、跨膜壓力作為預測模型的輸入數據，將膜通 量和膜污染阻力作為預測模型的輸出數據，每次僅改變溫度差、錯流速度、進水 pH、膜孔徑和膜蒸餾處理時間中的一個參數，保證其他參數不變，運用GA算 法優化預測模型的參數，并將優化后的參數代入預測模型進行預測，再利用均方 根誤差RMSE和回歸系數R2這兩個評價參數對預測性能進行評價，當RMSE越 接近于0且R2越接近于1時，表明預測性能越好。

　　進一步地，在步驟(4)中，分別采用斯皮爾曼相關性、伽馬相關性、肯德 爾相關性和皮爾遜相關性對預測結果進行靈敏度分析計算。

　　采用上述技術方案帶來的有益效果：

　　本發明采用稀疏受限非負矩陣分解算法來建立預測模型，克服了常用模型的 缺點，其適應性和預測性能較好，預測的速度也更快;本發明選用遺傳算法GA 對LSSVM模型參數進行優化，具有既可處理離散變量又可處理連續變量、針對 非線性目標以及不需要梯度信息來約束函數等優點，優化精度較高;本發明還對 預測結果進行靈敏度分析計算，篩選出影響膜通量以及膜污染阻力的主導因素。
