申請日2015.06.19

　　公開(公告)日2015.10.28

　　IPC分類號C02F9/04

　　摘要

　　本實用新型提供了一種用于處理廢水組合物的混合、攪拌、投放和系統成套處理裝置，包括通過管道依次相連的PH調節池、調節池、曝氣池、反應池、絮凝池、斜板澄清沉降裝置;其中斜板澄清沉降裝置的頂端通過管道排放處理后的水，斜板澄清沉降裝置的底端通過管道連接污泥收集池。本實用新型能夠有效處理廢水，有效利用處理廢水的組合物，處理后的廢水能達到再次利用的目的，節能環保，整個處理過程自動高效。

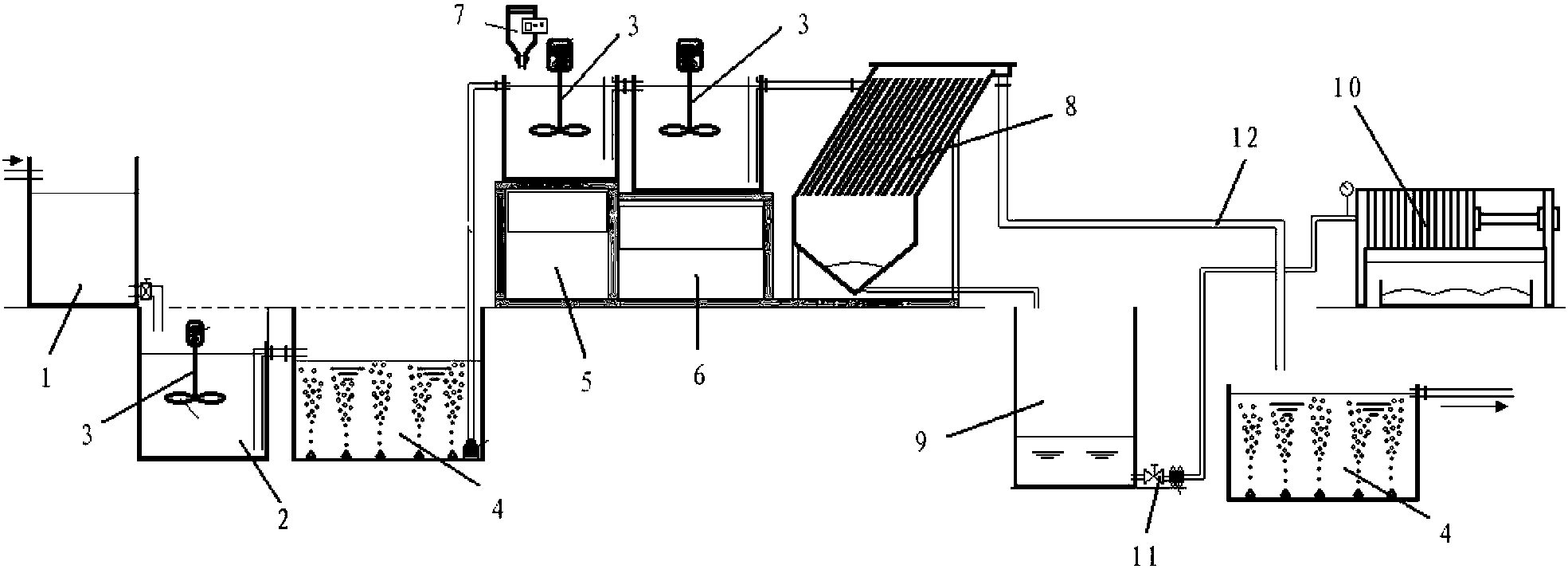

　　摘要附圖



　　權利要求書

　　1.一種用于處理廢水組合物的混合、攪拌、投放和系統成套處理裝置，其特征在于：包括通過管道依次相連的PH調節池、調節池、曝氣池、反應池、絮凝池、斜板澄清沉降裝置;其中斜板澄清沉降裝置的頂端通過管道排放處理后的水，斜板澄清沉降裝置的底端通過管道連接污泥收集池。

　　2.根據權利要求1所述的一種用于處理廢水組合物的混合、攪拌、投放和系統成套處理裝置，其特征在于：污泥收集池通過管道連接壓濾裝置。

　　3.根據權利要求1所述的一種用于處理廢水組合物的混合、攪拌、投放和系統成套處理裝置，其特征在于：所述斜板澄清沉降裝置的頂端通過管道連接曝氣池，通過曝氣池排放處理后的水。

　　4.根據權利要求3所述的一種用于處理廢水組合物的混合、攪拌、投放和系統成套處理裝置，其特征在于：所述斜板澄清沉降裝置的頂端為集水槽，底端為集泥斗。

　　5.根據權利要求4所述的一種用于處理廢水組合物的混合、攪拌、投放和系統成套處理裝置，其特征在于：所述集水槽底部設有孔。

　　6.根據權利要求3或4或5所述的一種用于處理廢水組合物的混合、攪拌、投放和系統成套處理裝置，其特征在于：所述澄清沉降裝置為斜板澄清沉降裝置，斜板上設有孔。

　　7.根據權利要求6所述的一種用于處理廢水組合物的混合、攪拌、投放和系統成套處理裝置，其特征在于：斜板與水平面的夾角為45°～65°。

　　8.根據權利要求7所述的一種用于處理廢水組合物的混合、攪拌、投放和系統成套處理裝置，其特征在于：斜板與水平面的夾角為59°。

　　9.根據權利要求1所述的一種用于處理廢水組合物的混合、攪拌、投放和系統成套處理裝置，其特征在于：所述調節池、反應池、絮凝池內設有 攪拌器。

　　10.根據權利要求1所述的一種用于處理廢水組合物的混合、攪拌、投放和系統成套處理裝置，其特征在于，所述用于處理廢水組合物的混合、攪拌、投放和系統成套處理裝置采用可編程邏輯控制器以及監控和數據采集系統進行自動和電子控制。

　　說明書

　　一種用于處理廢水組合物的混合、攪拌、投放和系統成套處理裝置

　　技術領域

　　本實用新型涉及一種用于處理廢水組合物的混合、攪拌、投放和系統成套處理裝置。

　　背景技術

　　水覆蓋了幾乎71%的地球表面，并且是所有已知生命形式所必需的。對于人類以及諸如水生植物和水生動物的許多其他生命形式來說，安全的飲用水是至關重要的。幸運的是，對于少量的廢水和污染，自然界自身能夠處理。然而，隨著嚴重影響水質的工業、房屋和工廠的日益增加，由于數量巨大自然界無法通過自身進行處理。解決受影響的水質并減少自然界負擔的辦法之一是，在將家庭、工業和商業使用的水排放到環境之前，對它們進行處理。

　　WO2014/171812公開了一種用于處理廢水的組合物，所述組合物包含，按重量百分數，43.7-46.2%膨潤土;24.1-25.9%硫酸鋁(Al2(SO4)3);19.2-20.8%陶瓷粉;4.8-5.2%殼聚糖;和4.8-5.2%碳酸鈣(CaCO3)。但是如何將該組合物用于處理廢水，從而保證廢水處理的有效性和高效性，是一個比較困難的問題。實際生產中需要一套用于處理廢水組合物的混合、攪拌、投放和系統成套處理裝置，避免生產過程中人為誤差。

　　發明內容

　　本實用新型提供了一種用于處理廢水組合物的混合、攪拌、投放和系統成套處理裝置，本實用新型能夠有效處理廢水，有效利用處理廢水的組合物，處理后的廢水能達到再次利用的目的，節能環保，整個處理過程自動高效。

　　本實用新型通過如下技術方案實現：

　　一種用于處理廢水組合物的混合、攪拌、投放和系統成套處理裝置，包括通過管道依次相連的PH調節池、調節池、曝氣池、反應池、絮凝池、斜板澄清沉降裝置;其中斜板澄清沉降裝置的頂端通過管道排放處理后的水， 斜板澄清沉降裝置的底端通過管道連接污泥收集池，污泥收集池通過管道連接壓濾裝置。

　　其中，根據污水處理的情況，所述斜板澄清沉降裝置的頂端可以通過管道連接曝氣池，通過曝氣池排放處理后的水。

　　其中，所述澄清沉降裝置為斜板澄清沉降裝置，斜板上設有孔。

　　其中，斜板與水平面的夾角為45°～65°。優選的，斜板與水平面的夾角為59°。

　　其中，所述斜板澄清沉降裝置的頂端為集水槽，底端為集泥斗，集水槽底部可以有孔。

　　其中，所述調節池、反應池、絮凝池內設有加速馬達帶動的攪拌器。

　　其中，所述用于處理廢水組合物的混合、攪拌、投放和系統成套處理裝置采用可編程邏輯控制器以及監控和數據采集系統進行自動和電子控制。

　　本實用新型能夠有效處理廢水，有效利用處理廢水的組合物，處理后的廢水能達到再次利用的目的，節能環保，整個處理過程自動高效。
