申請日2015.07.09

　　公開(公告)日2015.12.16

　　IPC分類號B01J49/00; C02F1/42

　　摘要

　　本實用新型公開了一種一用一備滿室床逆流再生軟化水處理工藝用多閥控制系統，它包括樹脂罐A、樹脂罐B以及第一至第十四隔膜閥，通過多閥控制方式實現了一用一備滿室床逆流再生軟化水處理工藝，避免了鈉型離子樹脂的保護層、工作層、失效層發生亂層現象，鈉型離子樹脂的再生效果好，軟化水質量高，節水，節鹽，二次污染極小。

　　權利要求書

　　1.一種一用一備滿室床逆流再生軟化水處理工藝用多閥控制系統，其特 征在于：它包括第一至第十四隔膜閥，裝填有占樹脂罐A體積90%～95%的鈉 型離子樹脂的樹脂罐A的頂口分兩路，一路經由第一隔膜閥與進水管連接，另 一路經由第三隔膜閥與排污管連接，裝填有占樹脂罐B體積90%～95%的鈉型 離子樹脂的樹脂罐B的頂口分兩路，一路經由第八隔膜閥與進水管連接，另一 路經由第十一隔膜閥與排污管連接，樹脂罐A的底口分三路，第一路經由第二 隔膜閥與出水管連接，第二路依次經由第一噴射器、第七隔膜閥與出水管連接， 第三路經由第六隔膜閥與排污管連接，第二隔膜閥與樹脂罐A的底口之間相連 的管道經由第五隔膜閥、第十隔膜閥與樹脂罐B的頂口連接，樹脂罐B的底 口分三路，第一路經由第十二隔膜閥與出水管連接，第二路依次經由第二噴射 器、第十四隔膜閥與出水管連接，第三路經由第十三隔膜閥與排污管連接，第 十二隔膜閥與樹脂罐B的底口之間相連的管道經由第九隔膜閥、第四隔膜閥與 樹脂罐A的頂口連接，第一至第十四隔膜閥的控制端口分別與壓力源分配器的 相應控制端口連接，壓力源分配器的控制信號傳輸端與控制器的控制信號傳輸 端連接。

　　2.如權利要求1所述的多閥控制系統，其特征在于：

　　所述第一噴射器、所述第二噴射器的吸鹽入口分別與飽和鹽水罐的相應出 水口連接。

　　3.如權利要求1或2所述的多閥控制系統，其特征在于：

　　所述第一至第十四隔膜閥為氣動隔膜閥或液動隔膜閥。

　　說明書

　　一用一備滿室床逆流再生軟化水處理工藝用多閥控制系統

　　技術領域

　　本實用新型涉及一種用于一用一備滿室床逆流再生軟化水處理工藝的多閥控制系統，屬于水處理領域。

　　背景技術

　　如今，軟化水處理設備已在工礦企業、城市供水、農田灌溉、制藥、鍋爐、空調供暖等各行業被普遍推廣應用。目前市面上出現的主要有順流再生工藝和逆流再生工藝這兩大軟化水處理工藝。

　　傳統的順流再生工藝雖然具有設備結構簡單的特點，但是其對再生劑——鹽的利用率不高，鹽耗大，鹽隨廢水一起排出會對環境造成嚴重的二次污染。

　　傳統的逆流再生工藝在再生工序中需要頂壓(氣壓或水壓)來防止樹脂罐中樹脂的保護層、工作層、失效層發生亂層現象，但這便會使逆流再生工藝的設備結構變得復雜，不易實現自動化控制，無法大面積普遍推廣。

　　另外，傳統的順流或逆流再生工藝中的再生工序均采取通入原水的方式與飽和鹽水形成置換飽和樹脂上鈣鎂離子的稀釋鹽水，這樣一來，稀釋鹽水自身也存在了鈣鎂離子，從而使得稀釋鹽水在對飽和樹脂進行鈣鎂離子置換的同時，也要對其自身存在的鈣鎂離子進行置換，由此帶來了再生效果差、廢鹽、廢水等缺陷。

　　實用新型內容

　　本實用新型的目的在于提供一種一用一備滿室床逆流再生軟化水處理工藝用多閥控制系統，該多閥控制系統實現的一用一備滿室床逆流再生軟化水處理工藝避免了鈉型離子樹脂的保護層、工作層、失效層發生亂層現象，鈉型離子樹脂再生效果好，軟化水質量高，節水，節鹽，大大減小二次污染。

　　為了實現上述目的，本實用新型采用了以下技術方案：

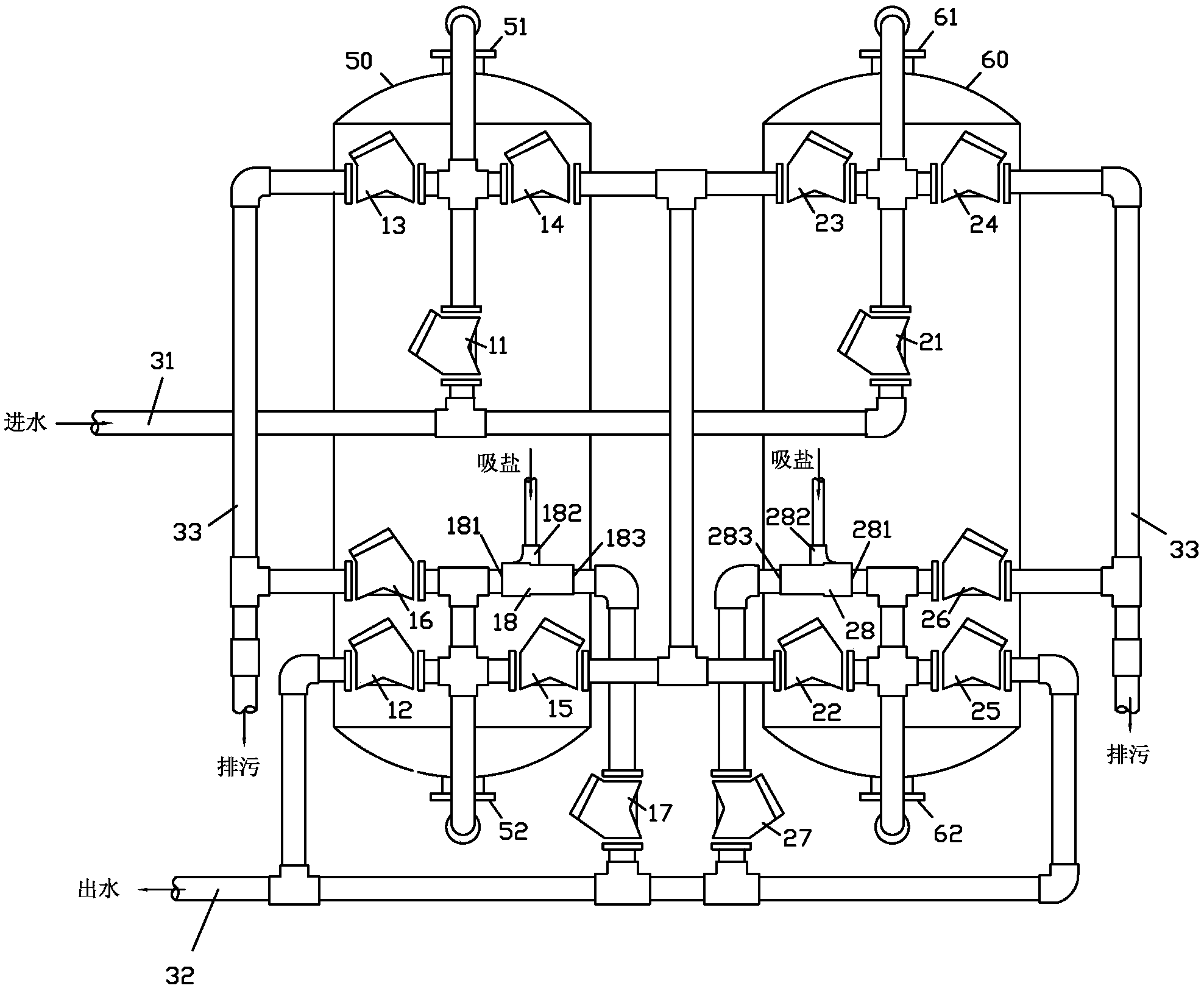

　　一種多閥控制系統，其特征在于：它包括第一至第十四隔膜閥，裝填有占樹脂罐A體積90%～95%的鈉型離子樹脂的樹脂罐A的頂口分兩路，一路經由第一隔膜閥與進水管連接，另一路經由第三隔膜閥與排污管連接，裝填有占樹脂罐B體積90%～95%的鈉型離子樹脂的樹脂罐B的頂口分兩路，一路經由第八隔膜閥與進水管連接，另一路經由第十一隔膜閥與排污管連接，樹脂罐A的底口分三路，第一路經由第二隔膜閥與出水管連接，第二路依次經由第一噴射器、第七隔膜閥與出水管連接，第三路經由第六隔膜閥與排污管連接，第二隔膜閥與樹脂罐A的底口之間相連的管道經由第五隔膜閥、第十隔膜閥與樹脂罐B的頂口連接，樹脂罐B的底口分三路，第一路經由第十二隔膜閥與出水管連接，第二路依次經由第二噴射器、第十四隔膜閥與出水管連接，第三路經由第十三隔膜閥與排污管連接，第十二隔膜閥與樹脂罐B的底口之間相連的管道經由第九隔膜閥、第四隔膜閥與樹脂罐A的頂口連接，第一至第十四隔膜閥的控制端口分別與壓力源分配器的相應控制端口連接，壓力源分配器的控制信號傳輸端與控制器的控制信號傳輸端連接。

　　本實用新型的優點是：

　　1、本實用新型系統通過多閥控制方式實現了一用一備滿室床逆流再生軟化水處理工藝，避免了鈉型離子樹脂再生工序中鈉型離子樹脂的保護層、工作層、失效層發生亂層現象，另外在鈣鎂離子再置換工序中也同樣避免了鈉型離子樹脂的保護層、工作層、失效層發生亂層現象，并且，充分利用了再生劑鹽，鹽耗小，隨廢水排出的鹽極少，大大減小了對環境所造成的二次污染。

　　2、備用罐進行鈉型離子樹脂再生工序、鈣鎂離子再置換工序以及正向清洗工序時所通入的水為使用罐輸出的軟化水，與傳統通入原水(一般為自來水)進行再生工序、清洗工序相比，對于鈉型離子樹脂再生工序和鈣鎂離子再置換工序來說，本實用新型中軟化水與飽和鹽水混合得到的稀釋鹽水中不含有鈣鎂離子，基本上可全部用來與飽和的鈉型離子樹脂上的鈣鎂離子發生置換反應，因而可大大降低鹽的使用量，節鹽、節水效果顯著，另外對于正向清洗工序來說，通入軟化水的措施可有效避免對鈉型離子樹脂造成直接污染，有效提高后續軟化水質量。

　　3、備用罐進行鈉型離子樹脂再生工序、鈣鎂離子再置換工序以及正向清洗工序時直接通入使用罐輸出的軟化水這一措施可使得無需單獨設置再生泵來為備用罐提供軟化水，從而大大簡化了工藝，極大降低了能耗。

　　4、本實用新型系統結構簡單，操作明了，無需復雜的程序設計，可實現自動化控制，水量可調節，維護成本低，適于普遍推廣。

　　5、本實用新型系統既可實現大流量水處理，又可實現小流量水處理。當要求處理的水量不同時，只需更換合適規格的隔膜閥即可。
