申請日2015.06.19

　　公開(公告)日2015.09.16

　　IPC分類號B01D36/04

　　摘要

　　一種污水快速凈化沉淀池，包括底座、第一框體、進料裝置、第二框體、攪拌裝置及過濾裝置，底座上設有第一支撐柱及第二支撐柱，第一框體上設有海綿塊、鐵網、第一斜板、第一通孔、第一支架及第二支架，進料裝置包括進料斗及彎曲板，第二框體上設有底塊、第三通孔、第一管道、第一閥門、第四通孔、出水管及第二閥門，攪拌裝置包括電機、轉軸、第三支架、第一攪拌桿、第二攪拌桿、封閉環及擋板，過濾裝置包括第二管道、水泵及隔板，彎曲板呈半圓環狀，彎曲板的下表面與第一框體的上表面固定連接，彎曲板上設有第二通孔。本發明能夠?qū)ξ鬯�進行快速的凈化，凈化效率高且效果好，同時其體積小，占用空間小，從而閉合適合家庭及小型企業使用。

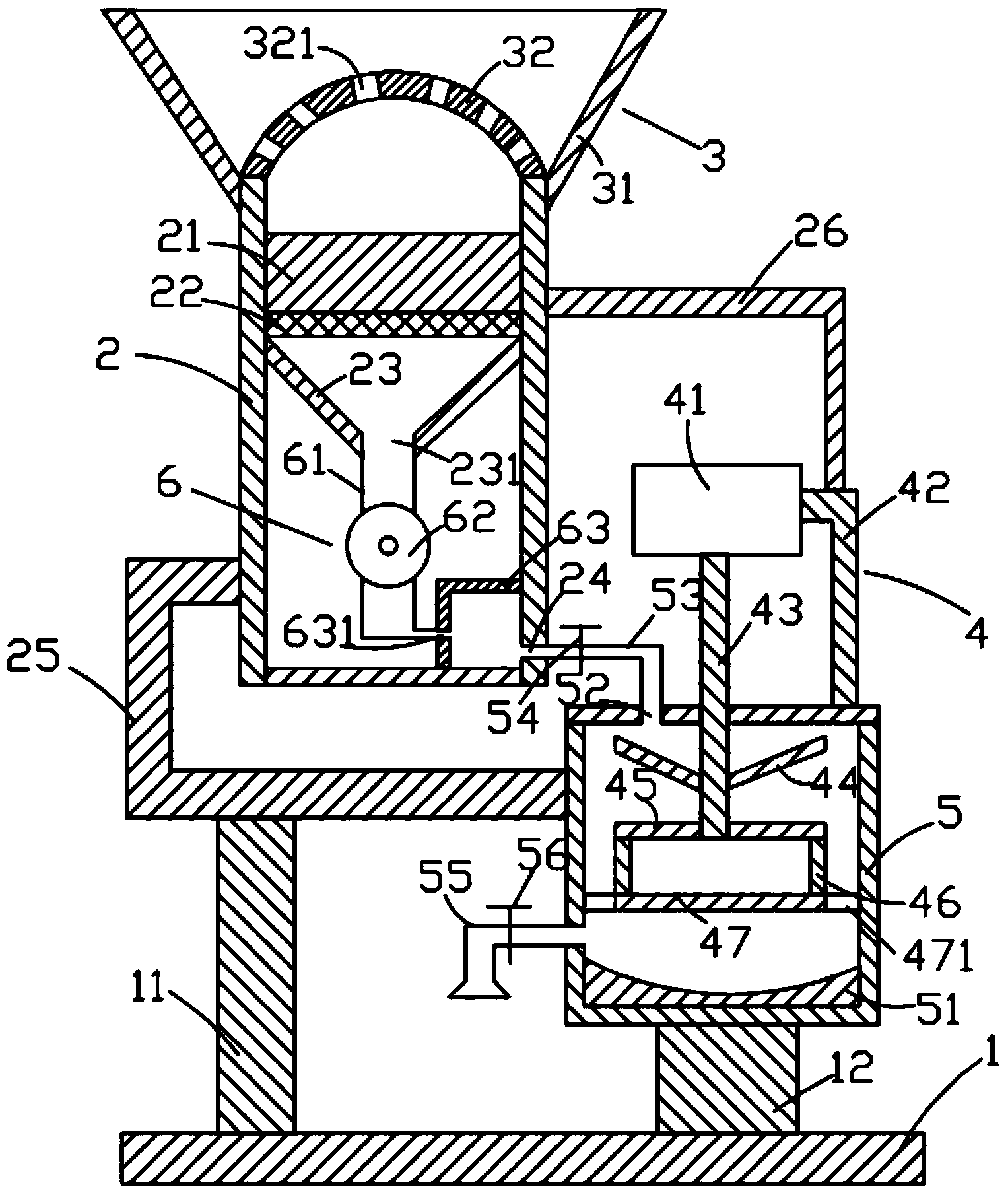

　　摘要附圖



　　權利要求書

　　1.一種污水快速凈化沉淀池，其特征在于：所述污水快速凈化 沉淀池包括底座、位于所述底座上方的第一框體、位于所述第一框體 上方的進料裝置、位于所述第一框體右側的第二框體、設置于所述第 二框體上的攪拌裝置及位于所述第一框體內部的過濾裝置，所述底座 上設有第一支撐柱及位于所述第一支撐柱右側的第二支撐柱，所述第 一框體上設有位于內部的海綿塊、位于所述海綿塊下方的鐵網、位于 所述鐵網下方的第一斜板、位于右表面上的第一通孔、位于下方的第 一支架及位于右側的第二支架，所述進料裝置包括進料斗及位于所述 進料斗內部的彎曲板，所述第二框體上設有底塊、位于上表面上的第 三通孔、位于所述第三通孔上方的第一管道、設置于所述第一管道上 的第一閥門、位于左表面上的第四通孔、位于所述第四通孔左側的出 水管及設置于所述出水管上的第二閥門，所述攪拌裝置包括電機、位 于所述電機下方的轉軸、位于所述電機右側的第三支架、設置于所述 轉軸上的第一攪拌桿、位于所述第一攪拌桿下方的第二攪拌桿、位于 所述第二攪拌桿下方的封閉環及位于所述封閉環下方的擋板，所述過 濾裝置包括第二管道、設置于所述第二管道上的水泵及隔板，所述彎 曲板呈半圓環狀，所述彎曲板的下表面與所述第一框體的上表面固定 連接，所述彎曲板上設有第二通孔，所述第二通孔貫穿所述彎曲板的 上下表面。

　　2.根據權利要求1所述的污水快速凈化沉淀池，其特征在于： 所述海綿塊呈長方體，所述海綿塊的側面與所述第一框體的內表面固 定連接，所述鐵網呈長方體，所述鐵網水平放置，所述鐵網的側面與 所述第一框體的內表面固定連接，所述海綿塊的下表面與所述鐵網的 上表面固定連接。

　　3.根據權利要求2所述的污水快速凈化沉淀池，其特征在于： 所述第一斜板呈傾斜狀，所述第一斜板的一端與所述第一框體的內表 面固定連接。

　　4.根據權利要求3所述的污水快速凈化沉淀池，其特征在于： 所述第一支架的一端與所述第一框體的左表面固定連接，所述第一支 架的另一端與所述第二框體的左表面固定連接，所述第一支撐柱與所 述第二支架的下表面固定連接。

　　5.根據權利要求4所述的污水快速凈化沉淀池，其特征在于： 所述底塊的下表面及側面與所述第二框體的內表面固定連接，所述底 塊的上表面呈向下凹陷，所述底塊位于所述第四通孔的下方。

　　6.根據權利要求5所述的污水快速凈化沉淀池，其特征在于： 所述第一攪拌桿呈傾斜狀，所述第一攪拌桿的一端與所述轉軸的側面 固定連接。

　　7.根據權利要求6所述的污水快速凈化沉淀池，其特征在于： 所述第二攪拌桿呈長方體且水平放置，所述第二攪拌桿的一端與所述 轉軸的側面固定連接。

　　8.根據權利要求7所述的污水快速凈化沉淀池，其特征在于： 所述擋板呈圓柱體，所述擋板上設有貫穿其上下表面的透孔。

　　說明書

　　一種污水快速凈化沉淀池

　　技術領域

　　本發明涉及環保技術領域，尤其涉及一種污水快速凈化沉淀池。

　　背景技術

　　現有的污水主要有生活污水及工業污水，然而不管是生活污水或 者是工業污水，其排放量都在不斷的增加，嚴重威脅我們的生活環境 及我們的身體健康。

　　因此，需要提供一種新的技術方案解決上述技術問題。

　　發明內容

　　本發明的目的是提供一種可有效解決上述技術問題的污水快速凈 化沉淀池。

　　為了解決上述技術問題，本發明采用如下技術方案：

　　一種污水快速凈化沉淀池，所述污水快速凈化沉淀池包括底座、 位于所述底座上方的第一框體、位于所述第一框體上方的進料裝置、 位于所述第一框體右側的第二框體、設置于所述第二框體上的攪拌裝 置及位于所述第一框體內部的過濾裝置，所述底座上設有第一支撐柱 及位于所述第一支撐柱右側的第二支撐柱，所述第一框體上設有位于 內部的海綿塊、位于所述海綿塊下方的鐵網、位于所述鐵網下方的第 一斜板、位于右表面上的第一通孔、位于下方的第一支架及位于右側 的第二支架，所述進料裝置包括進料斗及位于所述進料斗內部的彎曲 板，所述第二框體上設有底塊、位于上表面上的第三通孔、位于所述 第三通孔上方的第一管道、設置于所述第一管道上的第一閥門、位于 左表面上的第四通孔、位于所述第四通孔左側的出水管及設置于所述 出水管上的第二閥門，所述攪拌裝置包括電機、位于所述電機下方的 轉軸、位于所述電機右側的第三支架、設置于所述轉軸上的第一攪拌 桿、位于所述第一攪拌桿下方的第二攪拌桿、位于所述第二攪拌桿下 方的封閉環及位于所述封閉環下方的擋板，所述過濾裝置包括第二管 道、設置于所述第二管道上的水泵及隔板，所述彎曲板呈半圓環狀， 所述彎曲板的下表面與所述第一框體的上表面固定連接，所述彎曲板 上設有第二通孔，所述第二通孔貫穿所述彎曲板的上下表面。

　　所述海綿塊呈長方體，所述海綿塊的側面與所述第一框體的內表 面固定連接，所述鐵網呈長方體，所述鐵網水平放置，所述鐵網的側 面與所述第一框體的內表面固定連接，所述海綿塊的下表面與所述鐵 網的上表面固定連接。

　　所述第一斜板呈傾斜狀，所述第一斜板的一端與所述第一框體的 內表面固定連接。

　　所述第一支架的一端與所述第一框體的左表面固定連接，所述第 一支架的另一端與所述第二框體的左表面固定連接，所述第一支撐柱 與所述第二支架的下表面固定連接。

　　所述底塊的下表面及側面與所述第二框體的內表面固定連接，所 述底塊的上表面呈向下凹陷，所述底塊位于所述第四通孔的下方。

　　所述第一攪拌桿呈傾斜狀，所述第一攪拌桿的一端與所述轉軸的 側面固定連接。

　　所述第二攪拌桿呈長方體且水平放置，所述第二攪拌桿的一端與 所述轉軸的側面固定連接。

　　所述擋板呈圓柱體，所述擋板上設有貫穿其上下表面的透孔。

　　采用上述技術方案后，本發明具有如下優點：

　　本發明污水快速凈化沉淀池結構簡單，使用方便，能夠?qū)ξ鬯�進 行快速的凈化，凈化效率高且效果好，同時其體積小，占用空間小， 從而閉合適合家庭及小型企業使用。
