申請日2015.06.21

　　公開(公告)日2015.11.11

　　IPC分類號B01D47/06

　　摘要

　　本實用新型公開了一種利用尿素解析廢水替代脫鹽水的大顆粒造粒除塵洗滌系統，解決了現有尿素生產過程中水資源浪費嚴重的問題。包括尿素粉塵通過尿素大顆粒造粒機(1)頂部的氣相管路(2)被送至除塵洗滌器箱體(4)中，在氣相管路(2)上設置有引風機(3)，在除塵洗滌器箱體(4)的上方設置有噴淋管(5)，在噴淋管(5)的入口上連接有尿素解析廢水輸入管(10)，在除塵洗滌器箱體(4)底部的液體輸出口上連接有洗滌循環泵(6)，洗滌循環泵(6)的輸出口通過循環管路(7)與噴淋管(5)的入口連通，在與噴淋管(5)連通處的循環管路(7)上設置有循環截止閥(12)。避免了能源的浪費和環境的污染，又降低了生產成本。

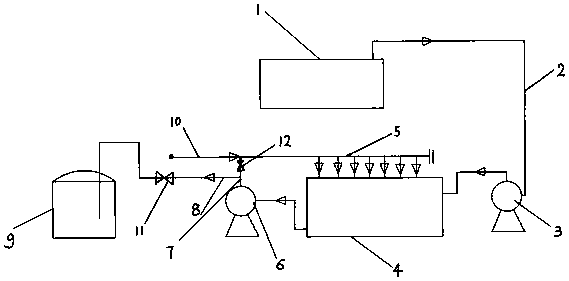

　　摘要附圖



　　權利要求書

　　1.一種利用尿素解析廢水替代脫鹽水的大顆粒造粒除塵洗滌系統，包括尿素大顆粒造粒機(1)和除塵洗滌器(4)，其特征在于，尿素粉塵通過尿素大顆粒造粒機(1)頂部的氣相管路(2)被送至除塵洗滌器箱體(4)中，在氣相管路(2)上設置有引風機(3)，在除塵洗滌器箱體(4)的上方設置有噴淋管(5)，在噴淋管(5)的入口上連接有尿素解析廢水輸入管(10)，在除塵洗滌器箱體(4)底部的液體輸出口上連接有洗滌循環泵(6)，洗滌循環泵(6)的輸出口通過循環管路(7)與噴淋管(5)的入口連通，在與噴淋管(5)連通處的循環管路(7)上設置有循環截止閥(12)。

　　2.根據權利要求1所述的一種利用尿素解析廢水替代脫鹽水的大顆粒造粒除塵洗滌系統，其特征在于，在洗滌循環泵(6)的輸出口上連接有洗滌液去尿素系統管路(8)，洗滌液去尿素系統管路(8)與尿液槽(9)連通在一起，在洗滌液去尿素系統管路(8)上設置有洗滌液排出截止閥(11)。

　　說明書

　　利用尿素解析廢水替代脫鹽水的大顆粒造粒除塵洗滌系統

　　技術領域

　　本實用新型涉及一種除塵洗滌裝置，特別涉及一種尿素大顆粒造粒裝置中的對尿素粉塵進行除塵洗滌的系統。

　　背景技術

　　在尿素的生產過程中，每噸尿素要產生0.55立方米的廢水，廢水中氨的含量為9%，尿素的含量為1.3%。這些廢水一般要經過水解和解析系統后，先回收其中的尿素及氨后，然后被排掉。在尿素生產的大顆粒造粒裝置中，由于造粒會產生大量的尿素粉塵，一般均配備有大顆粒造粒除塵洗滌器，對尿素粉塵進行除塵和回收，現有的除塵洗滌器是用脫鹽水作為吸收劑來回收造粒機氣相中的尿素粉塵的，在生產中，回收一噸尿素需要181公斤的脫鹽水，對于80萬噸尿素裝置來講，每小時約需22噸的脫鹽水。造成了在尿素的生產過程中一邊尿素解析廢液作為廢水被排放，另一邊又在大量消耗脫鹽水，形成了即污染環境，又浪費水資源的現象。

　　發明內容

　　本實用新型提供了一種利用尿素解吸廢水替代脫鹽水的大顆粒造粒除塵洗滌系統，解決了現有尿素生產過程中水資源浪費和廢水外排污染環境的技術問題。

　　本實用新型是通過以下技術方案解決以上技術問題的：

　　一種利用尿素解析廢水替代脫鹽水的大顆粒造粒除塵洗滌系統，包括尿素大顆粒造粒機和除塵洗滌器，尿素粉塵通過尿素大顆粒造粒機頂部的氣相管路被送至除塵洗滌器箱體中，在氣相管路上設置有引風機，在除塵洗滌器箱體的上方設置有噴淋管，在噴淋管的入口上連接有尿素解析廢水輸入管，在除塵洗滌器箱體底部的液體輸出口上連接有洗滌循環泵，洗滌循環泵的輸出口通過循環管路與噴淋管的入口連通，在與噴淋管連通處的循環管路上設置有循環截止閥。

　　在洗滌循環泵的輸出口上連接有洗滌液去尿素系統管路，洗滌液去尿素系統管路與尿液槽連通在一起，在洗滌液去尿素系統管路上設置有洗滌液排出截止閥。

　　本實用新型通過尿素生產過程中廢水的循環再利用，達到了節約能源，保護環境和降低生產成本的目的。
