申請日2015.06.23

　　公開(公告)日2015.12.16

　　IPC分類號C02F1/72

　　摘要

　　本實用新型涉及一種用于芬頓法處理廢水的連續反應器系統，包括梯形式反應器主體，梯形式反應器主體的上部設有試劑加料裝置，試劑加料裝置為多孔分段試劑加料裝置，孔為等間距排列，梯形式反應器主體的兩側分別設有廢水入口和廢水出口，梯形式反應器主體的底部設有污泥排放口，污泥排放口位于廢水出口的下方，且梯形式反應器主體安裝有溫度監測儀，溫度監測儀與試劑加料裝置垂直。本實用新型改進了芬頓反應器的芬頓試劑加入形式，改善了反應區域反應物濃度，達到了提高芬頓試劑氧化廢水效率的目的。

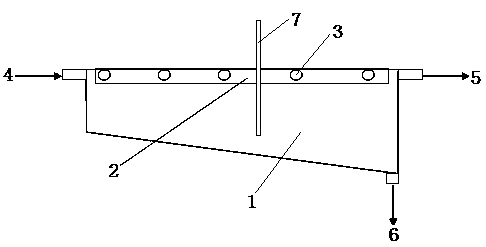

　　摘要附圖



　　權利要求書

　　1.一種用于芬頓法處理廢水的連續反應器系統，其特征在于：包括梯形式反應器主體，所述梯形式反應器主體的上部設有試劑加料裝置，所述的試劑加料裝置為多孔分段試劑加料裝置，所述的孔為等間距排列，所述梯形式反應器主體的兩側分別設有廢水入口和廢水出口，梯形式反應器主體的底部設有污泥排放口，所述污泥排放口位于廢水出口的下方，且梯形式反應器主體安裝有溫度監測儀，所述溫度監測儀與試劑加料裝置垂直。

　　說明書

　　一種用于芬頓法處理廢水的連續反應器系統

　　技術領域

　　本實用新型涉及一種用于芬頓法處理廢水的連續反應器系統，屬于廢水處理反應器的技術領域。

　　背景技術

　　隨著國民經濟的迅速發展，生產和生活中產生的廢水越來越多，廢水對環境和人類的危害已經成為全球性關注的問題。如何高效處理廢水是當前各國政府和研究者關注的重點之一。

　　芬頓氧化法是常用的廢水處理技術之一，在印染廢水、含油廢水、含酚廢水、焦化廢水、含硝基苯廢水等廢水處理中體現了很廣泛的應用。芬頓試劑是一類H2O2和含F(xiàn)e2+離子的混合物，其氧化機理是H2O2和含F(xiàn)e2+離子在酸性條件下反應產生了羥基自由基OH·,OH·自由基的氧化電勢高達2.73V，其氧化能力在溶液中僅次于氟氣。目前常用的立式芬頓反應器多數采取芬頓試劑一次加入方式，存在反應過程系統過熱、H2O2容易分解導致氧化處理效率降低等不足。

　　實用新型內容

　　針對現有技術的上述技術問題,本實用新型的目的在于提供一種用于芬頓法處理廢水的連續反應器系統,改進芬頓反應器的芬頓試劑加入形式，改善反應區域反應物濃度，達到提高芬頓試劑氧化廢水效率的目的。

　　為了達到上述目的，本實用新型是通過以下技術方案實現的：

　　一種用于芬頓處理廢水的連續反應器系統，包括梯形式反應器主體，所述梯形式反應器主體的上部設有試劑加料裝置，所述的試劑加料裝置為多孔分段試劑加料裝置，所述的孔為等間距排列，所述梯形式反應器主體的兩側分別設有廢水入口和廢水出口，梯形式反應器主體的底部設有污泥排放口，所述污泥排放口位于廢水出口的下方，且梯形式反應器主體安裝有溫度監測儀，所述溫度監測儀與試劑加料裝置垂直。

　　本實用新型的有益效果如下：

　　本實用新型用于芬頓法處理廢水的連續反應器系統，改進了芬頓反應器的芬頓試劑加入形式，改善反應區域反應物濃度，避免了在反應過程系統過熱、H2O2容易分解導致的氧化處理效率降低等不足，達到了提高芬頓試劑氧化廢水效率的目的。
