申請日2015.06.23

　　公開(公告)日2015.10.07

　　IPC分類號E03F5/10

　　摘要

　　本實用新型公開了一種手推式密封滑蓋的污水池，包括池體，其特征是在池體的開口上方設有至少兩個且相互可進行收攏與展開的支撐架，每個支撐架上均覆蓋有膜，在上述開口的口沿面上對應著支撐架的數量設有限位導軌，該限位導軌的鋪設方向與支撐架作收攏與展開動作的運行軌跡相一致，且每個支撐架的底部均進入至其對應的限位導軌的導軌槽內。其解決了“污水池上的膜蓋可方便進行收攏與張開”的技術問題，當污水池運行期間，需要對池內浮泥和浮渣清理、設備維修與檢修等作業時，上述的密封滑蓋可方便的進行收攏，使得原本相對密封的污水池的開口打開，方便上述作業實施。

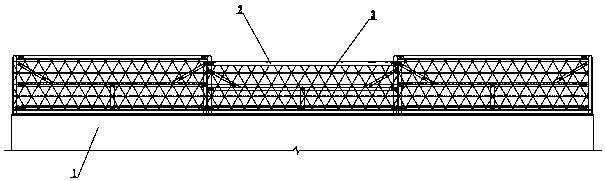

　　摘要附圖



　　權利要求書

　　1.一種手推式密封滑蓋的污水池，包括池體(1)，其特征是在池體(1)的開口上方設有至少兩個且相互可進行收攏與展開的支撐架(2)，每個支撐架(2)上均覆蓋有膜(3)，在上述開口的口沿面上對應著支撐架(2)的數量設有限位導軌(4)，該限位導軌(4)的鋪設方向與支撐架(2)作收攏與展開動作的運行軌跡相一致，且每個支撐架(2)的底部均進入至其對應的限位導軌(4)的導軌槽(5)內。

　　2.根據權利要求1所述的一種手推式密封滑蓋的污水池，其特征是在上述池體(1)的開口上方一字并列擺設有完全覆蓋該開口的三個支撐架(2)，且位于中間的支撐架(2)可收納至其任一側的支撐架(2)內，上述的三個支撐架(2)上均連接有定位掛鉤(6)，且該三個支撐架(2)各自所對應的限位導軌(4)上均設有掛鉤座(7)，上述的每個定位鉤掛鉤(6)均接至其所對應的掛鉤座(7)上。

　　3.根據權利要求1或2所述的一種手推式密封滑蓋的污水池，其特征是在上述的每個支撐架(2)的底部均固定有多個滾輪支座(8)，該多個滾輪支座(8)沿著對應支撐架(2)的運行方向進行一字排布，在每個滾輪支座(8)上均鉸接有滾輪(9)，每個滾輪(9)均進入其所對應的限位導軌(4)內，且滾輪(9)的輪軸方向與限位導軌(4)相垂直。

　　說明書

　　手推式密封滑蓋的污水池

　　技術領域

　　本實用新型涉及一種密封加蓋的污水池，特別是一種手推式密封滑蓋的污水池。

　　背景技術

　　由于污水處理的工藝特點，污水處理池內會產生諸多臭氣，污水處理廠為了治理臭氣，必須要對池體密封加蓋。目前，污水池上常見的密封加蓋方式有骨架支撐式膜蓋結構和鋼支撐反吊膜蓋結構兩種。其中，上述的骨架支撐式膜蓋結構由于具備搭建施工方便，使用穩定性高等特點，得到了尤為廣泛的使用。

　　但是，現有技術中的上述骨架支撐式膜蓋結構密封蓋接在污水池上，其

　　位置是固定的，考慮到污水池運行期間，需要對池內浮泥和浮渣清理、設備維修與檢修等，因此，采用傳統的上述膜蓋結構對污水池進行加蓋封閉后，會給這些工作帶來不小的困難。

　　因此，申請人認為有必要對上述密封加蓋的污水池作進一步的結構改進。

　　實用新型內容

　　本實用新型的目的是為了解決上述現有技術的不足而提供一種手推式密封滑蓋的污水池，該污水池上的手推式密封滑蓋的收攏與張開相對操作比較方便。

　　為了實現上述目的，本實用新型所設計的一種手推式密封滑蓋的污水池，包括池體，在池體的開口上方設有至少兩個且相互可進行收攏與展開的支撐架，每個支撐架上均覆蓋有膜，在上述開口的口沿面上對應著支撐架的數量設有限位導軌，該限位導軌的鋪設方向與支撐架作收攏與展開動作的運行軌跡相一致，且每個支撐架的底部均進入至其對應的限位導軌的導軌槽內。

　　上述中的一種手推式密封滑蓋的污水池，其結構中位于池體的開口上方的多個支撐架能夠?qū)崿F(xiàn)收攏與張開，且每個支撐架上均覆蓋有膜。當上述的多個覆膜的支撐架張開口，其所對應池體的開口被密封遮蓋，保證污水池內產生的諸多臭氣不外泄影響生態環境，有利于上述的臭氣集中收集、處理。然而，當污水池運行期間，需要對池內浮泥和浮渣清理、設備維修與檢修等作業時，上述的支撐架可方便的進行收攏，使得原本相對密封的污水池的開口打開，方便上述作業實施。

　　作為進一步的技術優選，在上述池體的開口上方一字并列擺設有完全覆蓋該開口的三個支撐架，且位于中間的支撐架可收納至其任一側的支撐架內，上述的三個支撐架上均連接有定位掛鉤，且該三個支撐架各自所對應的限位導軌上均設有掛鉤座，上述的每個定位鉤掛鉤均接至其所對應的掛鉤座上。

　　上述進一步的技術優選方案中的三個支撐架一字并列排開后，其所對應的污水池的池口被完全覆蓋，然后每個支撐架上的定位掛鉤再與其所對應限位導軌上的掛鉤座進行掛接，從而有效地保證了該優選方案中支撐架的結構穩定性，保證其正常工作。

　　為了降低支撐架運行動作時，其與限位導軌兩者接觸面的機械磨損量，同時減小支撐架在進行收攏或者張開時所需要的外施加力，在上述的每個支撐架的底部均固定有多個滾輪支座，該多個滾輪支座沿著對應支撐架的運行方向進行一字排布，在每個滾輪支座上均鉸接有滾輪，每個滾輪均進入其所對應的限位導軌內，且滾輪的輪軸方向與限位導軌相垂直。

　　本實用新型得到的一種手推式密封滑蓋的污水池，其污水池的整體進行了有效地密封遮蓋，保證污水池內產生的諸多臭氣不外泄影響生態環境，有利于上述的臭氣集中收集、處理。然而，當污水池運行期間，需要對池內浮泥和浮渣清理、設備維修與檢修等作業時，上述的支撐架可方便的進行收攏，使得原本相對密封的污水池的開口打開，方便上述作業實施。
