申請日2015.06.23

　　公開(公告)日2015.09.30

　　IPC分類號C02F9/14

　　摘要

　　一種無外加碳源實現低碳氮比城市污水同步脫氮除磷的裝置和方法，屬于污水生物處理領域。將城市污水抽入到厭氧/好氧/缺氧SBR反應器內，厭氧攪拌120～240min后進行曝氣攪拌;厭氧/好氧/缺氧SBR反應器內DO濃度為0.5～1mg/L，曝氣攪拌階段在線監測反應器內pH值變化曲線，當pH值變化至最低點出現后及時停止曝氣，再進行缺氧攪拌;缺氧攪拌階段在線監測反應器內pH值變化曲線，當pH值變化至最高點出現后停止缺氧攪拌;沉淀排水，排水比為0.2～0.4。厭氧/好氧/缺氧SBR反應器運行時需排泥，使污泥濃度維持在2000～4000mg/L范圍內。該方法實現低碳氮比城市污水在無外加碳源條件下的同步脫氮除磷，節省了氧耗、能耗，降低了城市污水處理費用，且提高了脫氮除磷效率。

　　摘要附圖



　　權利要求書

　　1.一種無外加碳源實現低碳氮比城市污水同步脫氮除磷的裝置，其特征在 于，包括原水水箱(1)、厭氧/好氧/缺氧SBR反應器(2)、出水水箱(3)、 在線監測和反饋控制系統(4);其中所述原水水箱(1)通過進水泵(2.1)與 厭氧/好氧/缺氧SBR反應器(2)相連接，厭氧/好氧/缺氧SBR反應器(2) 通過電動排水閥(2.8)與出水水箱(3)相連;

　　所述厭氧/好氧/缺氧SBR反應器內置攪拌槳(2.3)、氣泵(2.4)、氣體 流量計(2.6)、曝氣頭(2.7)、電動排水閥(2.8)、第一采樣口(2.9)、pH 傳感器(2.13)、DO傳感器(2.14);

　　所述在線監測和反饋控制系統(4)包括計算機(4.1)和可編程過程控制器 (4.2)，可編程過程控制器(4.2)內置信號轉換器DA轉換接口(4.3)、信號 轉換器AD轉換接口(4.4)、曝氣繼電器(4.5)、攪拌器繼電器(4.6)、pH、 DO數據信號接口(4.7);其中，可編程過程控制器(4.2)上的信號轉換器AD 轉換接口(4.4)通過電纜線與計算機(4.1)相連接，將傳感器模擬信號轉換成 數字信號傳遞給計算機(4.1);計算機(4.1)通過信號轉換器DA轉換接口(4.3) 與可編程過程控制器(4.2)相連接，將計算機(4.1)的數字指令傳遞給可編程 過程控制器(4.2)，曝氣繼電器(4.5)與電磁閥(2.5)相連接，攪拌器繼電器 (4.6)與攪拌器(2.2)相連接，pH、DO數據信號接口(4.7)通過傳感器導線 與pH、DO測定儀(2.12)相連接;pH傳感器(2.13)、DO傳感器(2.14)分 別與pH、DO測定儀(2.12)相連接。

　　2.應用權利要求1所述的一種無外加碳源實現低碳氮比城市污水同步脫氮除 磷的方法，其特征在于，包括以下步驟：

　　1)系統啟動：將短程硝化反硝化污泥投加至厭氧/好氧/缺氧SBR反應器 內，使接種后反應器內污泥濃度達到2000～4000mg/L;

　　2)運行過程操作調節如下：

　　將城市污水加入到原水水箱(1)，啟動進水泵(2.1)將城市污水抽入到厭 氧/好氧/缺氧SBR反應器(2)內，厭氧攪拌120～240min后進行曝氣攪拌; 啟動氣泵(2.4)，通過調節氣體流量計(2.6)使厭氧/好氧/缺氧SBR反應器 (2)內DO濃度為0.5～1mg/L，曝氣攪拌階段在線監測反應器內pH值變化曲 線，當pH值變化至最低點出現后及時停止曝氣，再進行缺氧攪拌;缺氧攪拌階 段在線監測反應器內pH值變化曲線，當pH值變化至最高點出現后停止缺氧攪 拌;此后進行沉淀排水，排水比為0.2～0.4;厭氧/好氧/缺氧SBR反應器(2) 運行時需排泥，使厭氧/好氧/缺氧SBR反應器(2)內污泥濃度維持在2000～ 4000mg/L范圍內。

　　說明書

　　一種無外加碳源實現低碳氮比城市污水同步脫氮除磷的裝置和方法

　　技術領域

　　本發明涉及污水生物處理技術領域，尤其涉及一種無外加碳源實現低碳氮比城市污水 同步脫氮除磷的裝置和方法。

　　背景技術

　　污水的脫氮除磷一直是污水研究領域的熱點，現有污水處理工藝的研究也正在朝著高 效、低能耗的方向發展。短程硝化技術是一種高效的氨氮轉化途徑，內源反硝化技術利用 活性污泥在厭氧階段儲存的內碳源進行反硝化，實現了反硝化過程中有機碳源的零添加， 強化生物除磷是一種經濟、高效的除磷方式。

　　由于現行的污水脫氮除磷工藝中存在各種矛盾，如：PAOs與硝化菌對DO和污泥齡 的競爭，PAOs與反硝化菌對碳源的競爭，使得污水的同步脫氮除磷難以實現。并且，在 實際應用過程中，氮和磷的排放都難以達到國家一級排放標準。這些矛盾在處理碳、氮、 磷比例失調和碳源不足的城市污水(尤其是我國南方地區)時變得尤為明顯，碳源不足已 成為現行傳統脫氮除磷工藝在處理低碳氮比城市污水時的“瓶頸”。

　　因此，研究城市污水高效節能同步脫氮除磷的工藝已成為迫在眉睫的任務。本發明通 過創造交替的有機物的“盛宴期”和“饑荒期”，可強化微生物在“盛宴期”將污水中的 有機碳源儲存到細胞內合成內碳源的能力;通過短程硝化作用，減少了氨氮氧化時的需氧 量，通過內源反硝化，減少了反硝化時碳源的投加，減少了運行費用;在內源反硝化過程 結束后及時停止攪拌，避免了二次釋磷，保證了系統除磷效果的穩定;本發明工藝流程簡 單，可實現低碳氮比城市污水的高效脫氮除磷，是具有應用前景的污水厭氧/好氧/缺氧 處理的研究方向，也是一種新型的脫氮除磷思路。

　　發明內容

　　本發明的目的就是提供一種無外加碳源實現低碳氮比城市污水同步脫氮除磷的裝置 和方法，實現低碳氮比城市污水高效、節能的同步脫氮除磷，解決傳統脫氮除磷工藝中存 在碳源不足、脫氮和除磷不能同時達到最佳等問題，工藝流程簡單，且運行費用低。此外， 通過在線監測反應器中pH值的變化進行實時控制，既可有效地維持短程硝化的穩定運行， 又可避免二次釋磷。該發明結合了短程硝化、內源短程反硝化和強化生物除磷所具有的優 點，可在最大程度的利用原水碳源的同時，實現城市污水高效率、低能耗的脫氮除磷。

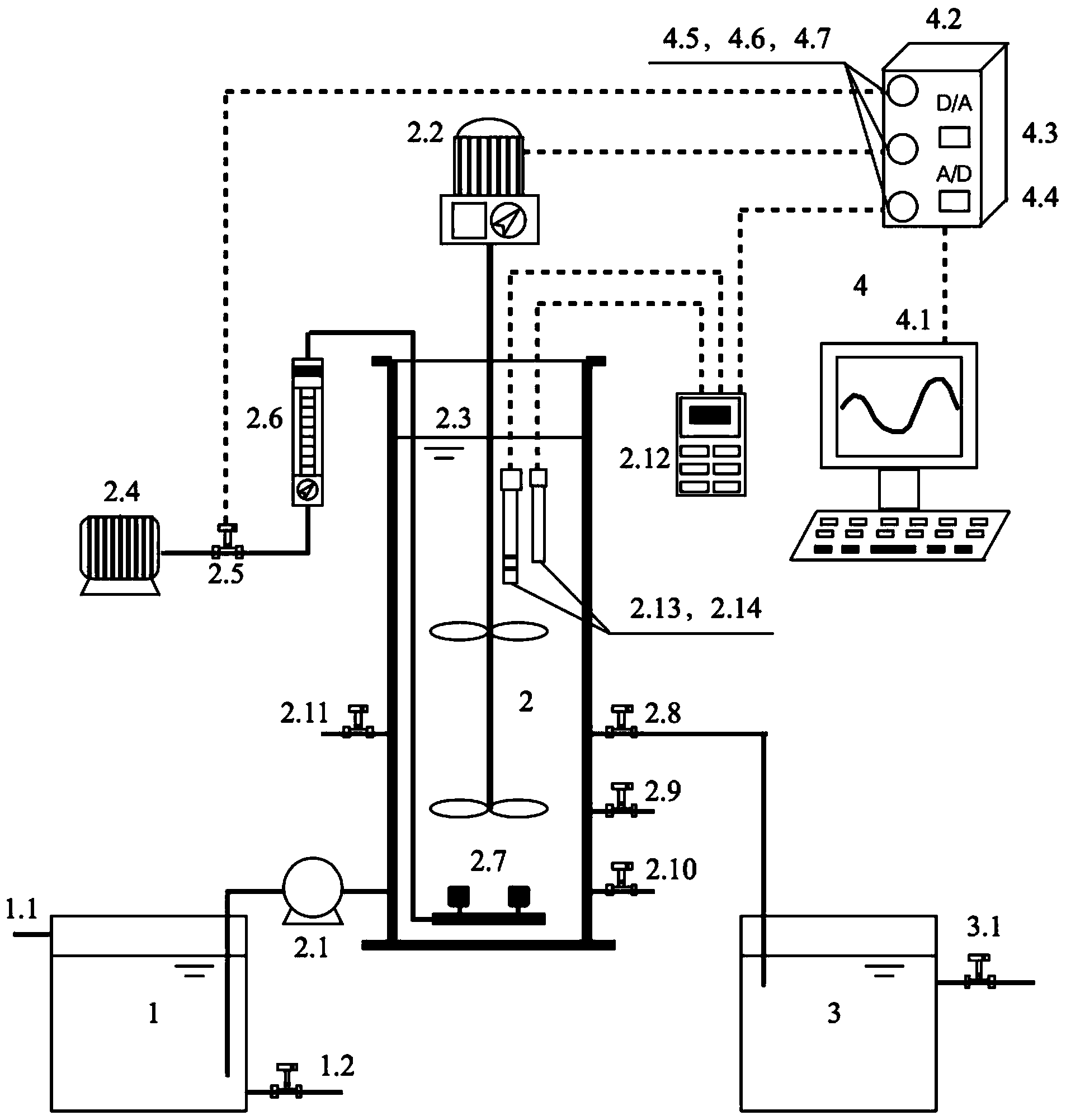

　　本發明的目的是通過以下技術方案來解決的：一種無外加碳源實現低碳氮比城市污水 同步脫氮除磷的裝置，其特征在于，包括原水水箱1、厭氧/好氧/缺氧SBR反應器2、 出水水箱3、在線監測和反饋控制系統4;其中所述原水水箱1通過進水泵2.1與厭氧/好 氧/缺氧SBR反應器2相連接，厭氧/好氧/缺氧SBR反應器2通過電動排水閥2.8與 出水水箱3相連;

　　所述厭氧/好氧/缺氧SBR反應器內置攪拌槳2.3、氣泵2.4、氣體流量計2.6、曝氣 頭2.7、電動排水閥2.8、第一采樣口2.9、pH傳感器2.13、DO傳感器2.14;

　　所述在線監測和反饋控制系統4包括計算機4.1和可編程過程控制器4.2，可編程過程 控制器4.2內置信號轉換器DA轉換接口4.3、信號轉換器AD轉換接口4.4、曝氣繼電器 4.5、攪拌繼電器4.6、pH、DO數據信號接口4.7;其中，可編程過程控制器4.2上的信號 轉換器AD轉換接口4.4通過電纜線與計算機4.1相連接，將傳感器模擬信號轉換成數字信 號傳遞給計算機4.1;計算機4.1通過信號轉換器DA轉換接口4.3與可編程過程控制器4.2 相連接，將計算機4.1的數字指令傳遞給可編程過程控制器4.2，曝氣繼電器4.5與電磁閥 2.5相連接，攪拌器繼電器4.6與攪拌器2.2相連接，pH、DO數據信號接口4.7通過傳感 器導線與pH、DO測定儀2.12相連接;pH傳感器2.13、DO傳感器2.14分別與pH、DO 測定儀2.12相連接。

　　污水在此裝置中的處理流程為：城市污水進入?yún)捬?好氧/缺氧SBR反應器2后，首 先進行厭氧攪拌，PAOs利用污水中的有機碳源進行厭氧釋磷，同時合成內碳源PHAs儲 存于細胞內;DGAOs也利用污水中的有機碳源合成內碳源PHAs儲存在細胞內;厭氧攪拌 結束后，厭氧/好氧/缺氧SBR反應器2開始曝氣，PAOs利用自身儲存的內碳源吸收污 水中的磷酸鹽，AOB將氨氮氧化為亞硝態氮，曝氣攪拌階段在線監測反應器內pH值變化 曲線，當pH值變化最低點出現后及時停止曝氣;此后進入缺氧內源反硝化階段，DGAOs 利用自身儲存的內碳源進行反硝化脫氮，缺氧攪拌階段在線監測反應器內pH值變化曲線， 當pH值變化最高點出現后停止缺氧攪拌，停止攪拌，沉淀排水，以避免二次釋磷，出水 通過電動排水閥2.8排出。

　　本發明還提供了一種無外加碳源實現低碳氮比城市污水同步脫氮除磷的方法，其具體 的啟動和操作步驟如下：

　　1)系統啟動：將短程硝化反硝化污泥投加至厭氧/好氧/缺氧SBR反應器2內，使 接種后反應器內污泥濃度達到2000～4000mg/L;

　　2)運行時調節操作如下：

　　將城市污水加入到原水水箱1，啟動進水泵2.1將城市污水抽入到厭氧/好氧/缺氧 SBR反應器2內，厭氧攪拌120～240min;啟動氣泵2.4，通過調節氣體流量計2.6使厭氧 /好氧/缺氧SBR反應器2內DO濃度為0.5～1mg/L，曝氣攪拌階段在線監測反應器內 pH值變化曲線，當pH值變化最低點出現后及時停止曝氣，再進行缺氧攪拌;缺氧攪拌過 程中在線監測反應器內pH值變化曲線，當pH值變化最高點出現后停止缺氧攪拌;此后進 行沉淀排水，排水比為0.2～0.4。厭氧/好氧/缺氧SBR反應器2運行時需排泥，使厭氧 /好氧/缺氧SBR反應器2內污泥濃度維持在2000～4000mg/L范圍內。

　　本發明一種無外加碳源實現低碳氮比城市污水同步脫氮除磷的裝置和方法，具有以下 優點：

　　1)將短程硝化與內源短程反硝化技術聯合應用于低碳氮比城市污水的脫氮過程中， 短程硝化技術可實現高效的氨氮轉化，內源反硝化技術利用活性污泥在厭氧階段儲存的內 碳源進行反硝化，可實現反硝化過程中有機碳源的零添加;

　　2)短程硝化和內源短程反硝化在同一個SBR反應器中進行，具有可控制性強、工藝 簡單等優點，同時結合在線監測和實時控制技術，使得短程硝化和內源短程反硝化更易于 在一個反應器內穩定維持;

　　3)利用強化生物除磷EBPR技術實現PAOs較高程度的富集，可在厭氧/好氧條件下 實現城市污水的高效、穩定除磷;

　　4)SBR采用厭氧/好氧/缺氧的運行方式，將短程硝化、內源短程反硝化與強化生 物除磷技術聯合應用于低碳城市污水的處理，PAOs和DGAOs可在厭氧段實現原水中碳源 的最大儲存，并可在后續的好氧段和缺氧段分別實現磷和氮的去除，是具有應用前景的污 水處理新工藝。
