申請日2015.06.24

　　公開(公告)日2015.12.23

　　IPC分類號C02F9/08

　　摘要

　　本申請公開了一種振動型工業廢水結晶處理裝置，包括一個沉淀筒，所述沉淀筒的上端設置用于將沉淀筒的筒口封蓋的外壁，外壁與沉淀筒的筒壁形成溢流堰，所述溢流堰的底部設置有出水口;所述沉淀筒的外側壁上設置有多組超聲波振動器;還包括一個貫穿外壁伸入沉淀筒內的反應筒，反應筒內設置攪拌槳葉，連接攪拌槳葉的攪拌軸通過三角帶傳動結構與電動機連接，所述電動機帶動攪拌軸連同攪拌槳葉一起轉動，且同時帶動攪拌軸連同攪拌槳葉一起在反應筒內上下運動;還包括一端伸入反應筒中的進水管和進料管。本實用新型的結晶設備具有反應區攪拌充分，沉淀區沉淀效果好，設備投資小，工藝流程簡單的特點。

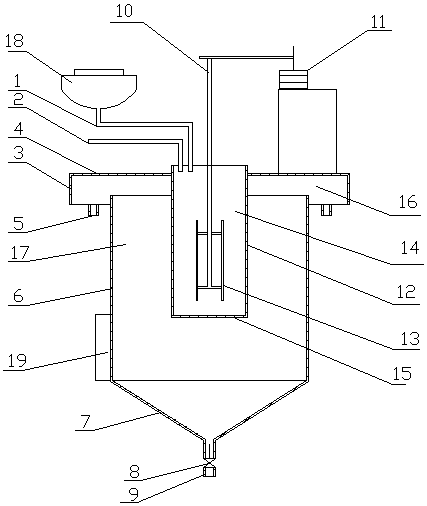

　　摘要附圖



　　權利要求書

　　1.一種振動型工業廢水結晶處理裝置，其特征在于：包括一個沉淀筒(6)，所述沉淀筒(6)的上端設置用于將沉淀筒(6)的筒口封蓋的外壁(3)，外壁(3)與沉淀筒(6)的筒壁形成溢流堰(16)，所述溢流堰(16)的底部設置有出水口(5);所述沉淀筒(6)的外側壁上設置有多組超聲波振動器(19);

　　還包括一個貫穿外壁(3)伸入沉淀筒(6)內的反應筒(12)，反應筒(12)內設置攪拌槳葉(13)，連接攪拌槳葉(13)的攪拌軸(10)通過三角帶傳動結構與電動機(11)連接，所述電動機(11)帶動攪拌軸(10)連同攪拌槳葉(13)一起轉動，且同時帶動攪拌軸(10)連同攪拌槳葉(13)一起在反應筒(12)內上下運動;

　　還包括一端伸入反應筒(12)中的進水管(1)和進料管(2)。

　　2.根據權利要求1所述的一種振動型工業廢水結晶處理裝置，其特征在于：所述沉淀筒(6)的底部設置有錐形排污斗(7)，形排污斗(7)下端連接排污管(9)，排污管(9)上設置有閥門(8)。

　　3.根據權利要求1所述的一種振動型工業廢水結晶處理裝置，其特征在于：所述反應筒(12)的底端連接有消能板(15)，消能板(15)上設置有多個消能孔。

　　4.根據權利要求1所述的一種振動型工業廢水結晶處理裝置，其特征在于：所述外壁(3)上設置有肋板(4)。

　　5.根據權利要求1所述的一種振動型工業廢水結晶處理裝置，其特征在于：所述進水管(1)的一端連接有過濾機(18)。

　　說明書

　　一種振動型工業廢水結晶處理裝置

　　技術領域

　　本申請涉及工業廢水處理技術領域，特別是一種振動型工業廢水結晶處理裝置。

　　背景技術

　　工業廢水含有大量高濃度的氨氮/磷，如煤氣化廢水、合金廢水、煉油廢水，磷酸鹽工業廢水。尤其是在節能減排的背景下，工業用水循環使用次數增加，導致污染物濃度不斷提高�，F(xiàn)有的處理方法，如氣提法脫氨，磷酸鈣除磷都存在一次性投資成本高，污染物無法回收，能耗高等問題。磷酸銨鎂(MAP)結晶法通過生成MgNH4PO4·6H2O晶體達到同步去除水中氨氮和磷的目的，目前日本、英國等國家已將其運用在消化污泥上清液、養豬廢水的處理中，取得了理想的效果�，F(xiàn)有的MAP結晶反應大多采用攪拌沉淀一體化設計，但是運行中存在攪拌區攪拌不均勻，沉淀區受攪拌區攪動影響導致MAP晶體沉淀效果下降，少量MAP晶體流出結晶反應器。

　　發明內容

　　本申請的目的是提供一種振動型工業廢水結晶處理裝置，能使工業廢水中的氨、氮、磷通過結晶去除，同時反應器結構簡單，建造成本低。

　　為解決上述技術問題，本申請采用的技術方案是：

　　一種振動型工業廢水結晶處理裝置，包括一個沉淀筒，所述沉淀筒的上端設置用于將沉淀筒的筒口封蓋的外壁，外壁與沉淀筒的筒壁形成溢流堰，所述溢流堰的底部設置有出水口;所述沉淀筒的外側壁上設置有多組超聲波振動器;還包括一個貫穿外壁伸入沉淀筒內的反應筒，反應筒內設置攪拌槳葉，連接攪拌槳葉的攪拌軸通過三角帶傳動結構與電動機連接，所述電動機帶動攪拌軸連同攪拌槳葉一起轉動，且同時帶動攪拌軸連同攪拌槳葉一起在反應筒內上下運動;還包括一端伸入反應筒中的進水管和進料管。

　　所述沉淀筒的底部設置有錐形排污斗，形排污斗下端連接排污管，排污管上設置有閥門。

　　所述反應筒的底端連接有消能板，消能板上設置有多個消能孔。

　　所述外壁上設置有肋板。

　　所述進水管的一端連接有過濾機。

　　本申請采用上述結構后，具有如下技術效果：

　　1.本發明先采用過濾機過濾掉廢水中的大尺度廢料，然后通過化學反應進行結晶處理，對于化工高濃度氨、氮、磷廢水，可做到同步去除回收水中氨、氮、磷的作用，為后續生化處理奠定了基礎，同時也達到了資源回收的目的。氨、氮、磷去除率均可達到90%以上，回收的沉淀晶體處理后可以作為優良的緩釋肥，用途廣泛。

　　2.本發明的結晶設備具有反應區攪拌充分，沉淀區沉淀效果好，設備投資小，工藝流程簡單的特點。

　　3.本產品攪拌反應區的湍流程度更高，攪拌足夠均勻，反應充分完全。
