申請日2015.06.24

　　公開(公告)日2015.12.09

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及水處理技術領域，尤其是一種酸性廢水的凈化處理系統。一種酸性廢水的凈化處理系統，包括依次設置的調節池、斜管沉淀池、水解酸化池、接觸氧化池、二沉池、清水池、多介質過濾器、保安過濾器、高壓泵和RO系統，所述調節池包括混凝池和位于混凝池上方的三個藥池，所述水解酸化池包括PH回調槽和位于PH回調槽上的第一硫酸池，所述PH回調槽和接觸氧化池內設有組合填料，所述接觸氧化池底部設有微孔曝氣器，所述清水池上方設有第二硫酸池。整個系統趨于完善、合理，預處理和生化處理互相作用，互為補充，確保整套工藝流程技術的先進性，經濟的合理性。

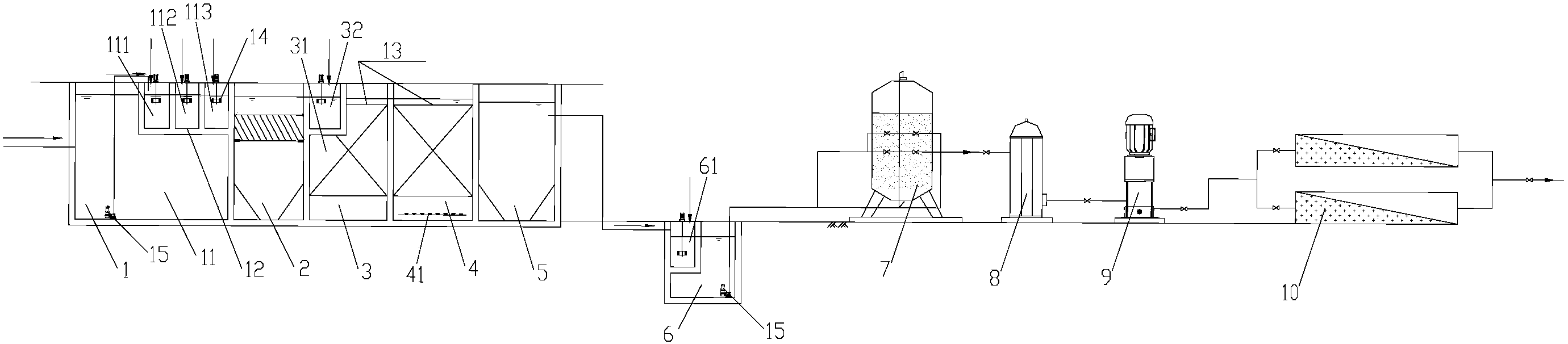

　　摘要附圖



　　權利要求書

　　1.一種酸性廢水的凈化處理系統，其特征在于：包括依次設置的調節池(1)、斜管沉淀池(2)、水解酸化池(3)、接觸氧化池(4)、二沉池(5)、清水池(6)、多介質過濾器(7)、保安過濾器(8)、高壓泵(9)和RO系統(10)，所述調節池(1)包括混凝池(11)和位于混凝池(11)上方的三個藥池(12)，所述水解酸化池(3)包括PH回調槽(31)和位于PH回調槽(31)上的第一硫酸池(32)，所述PH回調槽(31)和接觸氧化池(4)內設有組合填料(13)，所述接觸氧化池(4)底部設有微孔曝氣器(41)，所述清水池(6)上方設有第二硫酸池(61)。

　　2.根據權利要求1所述的一種酸性廢水的凈化處理系統，其特征在于：所述混凝池(11)上方的三個藥池分別為亞硝酸鈉池(111)、石灰池(112)和聚丙烯酰胺池(113)。

　　3.根據權利要求2所述的一種酸性廢水的凈化處理系統，其特征在于：所述亞硝酸鈉池(111)、石灰池(112)、聚丙烯酰胺池(113)、第一硫酸池(32)和第二硫酸池(61)上均設有攪拌器(14)。

　　4.根據權利要求1所述的一種酸性廢水的凈化處理系統，其特征在于：所述混凝池(11)和清水池(6)的底部設有水泵(15)。

　　說明書

　　一種酸性廢水的凈化處理系統

　　技術領域

　　本實用新型涉及水處理技術領域，尤其是一種酸性廢水的凈化處理系統。

　　背景技術

　　化工廠、金屬表面處理行業及電鍍行業等制酸用酸過程中，會大量排出酸 性廢水。酸性廢水若直接排放，會成了嚴重的環境污染。因此酸性廢水必須處 理達到排放標準后才能排放或回收利用。

　　實用新型內容

　　本實用新型要解決的技術問題是：基于上述問題，提供一種酸性廢水的凈 化處理系統。

　　本實用新型解決其技術問題所采用的技術方案是：一種酸性廢水的凈化處 理系統，包括依次設置的調節池、斜管沉淀池、水解酸化池、接觸氧化池、二 沉池、清水池、多介質過濾器、保安過濾器、高壓泵和RO系統，所述調節池包 括混凝池和位于混凝池上方的三個藥池，所述水解酸化池包括PH回調槽和位于 PH回調槽上的第一硫酸池，所述PH回調槽和接觸氧化池內設有組合填料，所述 接觸氧化池底部設有微孔曝氣器，所述清水池上方設有第二硫酸池。

　　進一步地，所述混凝池上方的三個藥池分別為亞硝酸鈉池、石灰池和聚丙 烯酰胺池。亞硝酸鈉與酸性廢水中和反應，再通過石灰凝膠，最后經亞硝酸鈉 絮凝。

　　進一步地，所述亞硝酸鈉池、石灰池、聚丙烯酰胺池、第一硫酸池和第二 硫酸池上均設有攪拌器。

　　進一步地，所述混凝池和清水池的底部設有水泵。通過水泵可以將液體抽 到藥池中進行反應。

　　本實用新型的有益效果是：整個系統趨于完善、合理，預處理和生化處理 互相作用，互為補充，確保整套工藝流程技術的先進性，經濟的合理性。
