申請日2015.07.27

　　公開(公告)日2015.12.02

　　IPC分類號C02F9/02

　　摘要

　　本實用新型涉及水處理設備領域的一體化水處理裝置，包括立式筒體，立式筒體的上部為氣浮區，立式筒體的下部為過濾區，氣浮區由一個以上的豎流式氣浮設備構成，氣浮設備連接有原水進口管和氣浮出水管，過濾區由一個以上的過濾器構成，過濾器連接有過濾進口管、過濾出口管、反洗進口管和反洗出口管，氣浮出水管與過濾進口管進行導通連接，并在氣浮出水管與過濾進口管之間設有液位調節機;新型一體化水處理裝置實現了氣浮與過濾的一體化工作，整體結構緊湊，操作簡便，過濾阻力小，清洗效果理想，與傳統工藝的設施相比，一體式結構的占地面積小，基建投資少，建設周期短，不易出現故障，因此造價適中，經濟，非常實用。

　　權利要求書

　　1.一體化水處理裝置，包括立式筒體，其特征在于：立式筒體的上部為氣浮區，立式筒體的下部為過濾區，立式筒體的頂部設有排渣系統，排渣系統位于氣浮區的頂部，排渣系統包括排渣管，氣浮區由一個以上的豎流式氣浮設備構成，氣浮設備連接有原水進口管和氣浮出水管，過濾區由一個以上的過濾器構成，過濾器連接有過濾進口管、過濾出口管、反洗進口管和反洗出口管，過濾進口管與反洗出口管均連接至過濾器的上部，過濾出口管與反洗進口管均連接至過濾器的下部，其中，氣浮出水管與過濾進口管進行導通連接，并在氣浮出水管與過濾進口管之間設有液位調節機，在原水進口管、過濾進口管、過濾出口管、反洗進口管與反洗出口管上均安裝有用于手動控制或者自動控制的閥門。

　　2.根據權利要求1所述一體化水處理裝置，其特征在于：在液位調節機與過濾進口管之間還設置有過渡池和提升泵，液位調節機通過管道延伸至過渡池內，提升泵的抽水口通過管道延伸至過渡池內，提升泵的出水口通過管道與過濾進口管進行連接。

　　3.根據權利要求1或者2所述一體化水處理裝置，其特征在于：所述過濾器的底部為平板式封頭結構，過濾器的底部形成一個封閉的集水腔。

　　4.根據權利要求1或者2所述一體化水處理裝置，其特征在于：所述過濾器的底部為橢圓形的封頭結構。

　　5.根據權利要求1或者2所述一體化水處理裝置，其特征在于：所述過濾器的內部包括濾料，濾料包括核桃殼濾料、纖維束濾料、陶瓷濾料或者石英砂濾料。

　　6.根據權利要求1或者2所述一體化水處理裝置，其特征在于：所述閥門為氣動閥門或者電動閥門。

　　7.根據權利要求1或者2所述一體化水處理裝置，其特征在于：所述氣浮區由三個氣浮設備構成，三個氣浮設備分別分層設置，分別為位于底層的第一氣浮設備、位于中間層的第二氣浮設備和位于頂層的第三氣浮設備，各層間通過并聯的方式運行。

　　8.根據權利要求1或者2所述一體化水處理裝置，其特征在于：所述過濾區由兩個過濾器構成，分別為位于底層的第一過濾器和位于頂層的第二過濾器，第一過濾器與第二過濾器通過并聯的方式運行。

　　說明書

　　一體化水處理裝置

　　技術領域

　　本實用新型涉及水處理設備領域，具體涉及一體化水處理裝置。

　　背景技術

　　在水處理技術方面，通常采用氣浮處理后再經過濾器過濾的方法去除水中的雜質，其中氣浮工藝一般采用氣浮池或鋼制氣浮機，其占地面積大，且為敞口結構，當處理氣味比較大的廢水時，操作環境比較差，再者，由于現有的氣浮池和過濾器是分體的，占地面積大，基建投資大，無法實現密閉化。

　　實用新型內容

　　本實用新型的目的是解決以上缺陷，提供一體化水處理裝置，其集氣浮、過濾于一體。

　　本實用新型的目的是通過以下方式實現的：

　　一體化水處理裝置，包括立式筒體，立式筒體的上部為氣浮區，立式筒體的下部為過濾區，立式筒體的頂部設有排渣系統，排渣系統位于氣浮區的頂部，排渣系統包括排渣管，氣浮區由一個以上的豎流式氣浮設備構成，氣浮設備連接有原水進口管和氣浮出水管，過濾區由一個以上的過濾器構成，過濾器連接有過濾進口管、過濾出口管、反洗進口管和反洗出口管，過濾進口管與反洗出口管均連接至過濾器的上部，過濾出口管與反洗進口管均連接至過濾器的下部，其中，氣浮出水管與過濾進口管進行導通連接，并在氣浮出水管與過濾進口管之間設有液位調節機，在原水進口管、過濾進口管、過濾出口管、反洗進口管與反洗出口管上均安裝有用于手動控制或者自動控制的閥門。

　　上述說明中，作為優選的方案，在液位調節機與過濾進口管之間還設置有過渡池和提升泵，液位調節機通過管道延伸至過渡池內，提升泵的抽水口通過管道延伸至過渡池內，提升泵的出水口通過管道與過濾進口管進行連接;氣浮區的出水首先進入過渡池，然后再利用提升泵提升進入過濾區，此時，過濾區可為重力式過濾或壓力式過濾方式。

　　上述說明中，作為優選的方案，所述過濾器的底部為平板式封頭結構，過濾器的底部形成一個封閉的集水腔。

　　上述說明中，作為優選的方案，所述過濾器的底部為橢圓形的封頭結構。

　　上述說明中，作為優選的方案，所述過濾器的內部包括濾料，濾料包括核桃殼濾料、纖維束濾料、陶瓷濾料或者石英砂濾料。

　　上述說明中，作為優選的方案，所述閥門為氣動閥門或者電動閥門，當上述閥門改裝成氣動閥或電動閥，再配置必要的電磁流量計、差壓變送器即可實現PLC全自動控制，其中氣浮區的排渣、過濾區的運行和反沖洗等運行參數都有可由操作人員進行實時設定。

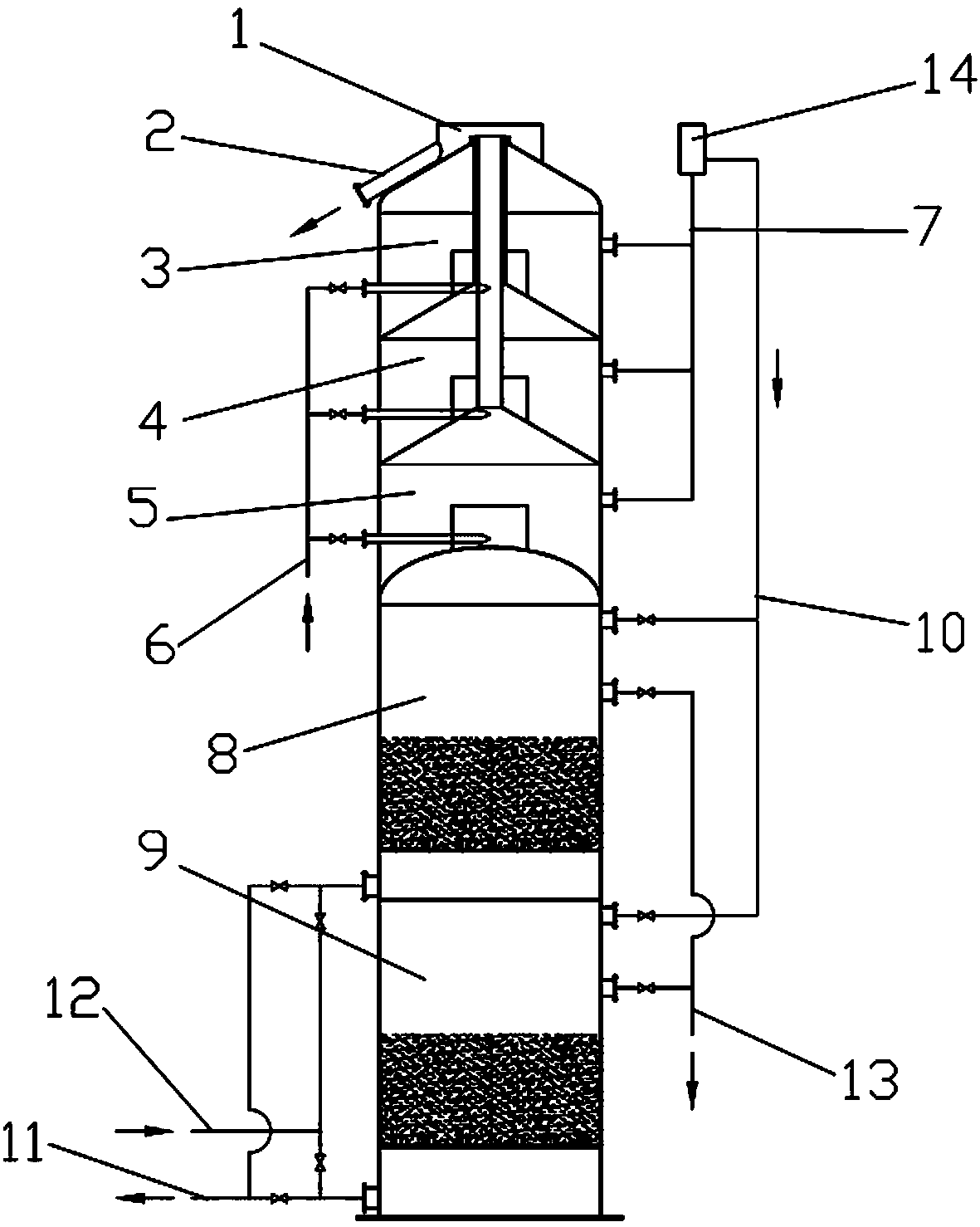

　　上述說明中，作為優選的方案，所述氣浮區由三個氣浮設備構成，三個氣浮設備分別分層設置，分別為位于底層的第一氣浮設備、位于中間層的第二氣浮設備和位于頂層的第三氣浮設備，各層間通過并聯的方式運行。

　　上述說明中，作為優選的方案，所述過濾區由兩個過濾器構成，分別為位于底層的第一過濾器和位于頂層的第二過濾器，第一過濾器與第二過濾器通過并聯的方式運行。

　　本實用新型所產生的有益效果是：新型一體化水處理裝置實現了氣浮與過濾的一體化工作，整體結構緊湊，操作簡便，過濾阻力小，清洗效果理想，與傳統工藝的設施相比，一體式結構的占地面積小，基建投資少，建設周期短，不易出現故障，因此造價適中，經濟，非常實用。
