申請日2015.07.27

　　公開(公告)日2015.11.25

　　IPC分類號C02F11/12

　　摘要

　　本實用新型污泥干化裝置，包括干濕物料混合裝置和圓盤干燥機，干濕物料混合裝置包括干污泥料倉、濕污泥料倉和皮帶輸送機，干污泥料倉和濕污泥料倉底部分別安裝有下料螺旋機，下料螺旋機出料口下方設置有皮帶輸送機，皮帶輸送機末端對應圓盤干燥機的入料口，圓盤干燥機采用本實用新型的圓盤干燥機。本實用新型的有益效果是，首先將干、濕污泥混合，在含水率較高的濕污泥中加入干污泥，降低污泥含水率的同時增加了污泥表面積，使?jié)裎勰嗾舭l(fā)面積增加，使污泥水分蒸發速率大大加快，降低污泥干化所需熱能，使能耗達到最低;其次，圓盤干燥機中空腔內流通高溫水蒸氣，靠圓盤導熱給濕污泥加熱，增加濕污泥干化速率。

　　權利要求書

　　1.一種圓盤干燥機，包括罐體和設置在罐體內的污泥干化盤，罐體設有入料口，污泥干化盤上面用于放置污泥，入料口用于投入污泥，其特征在于：污泥干化盤為內部中空結構，污泥干化盤設有進氣口和出氣口，分別連接高溫蒸汽進氣管道和蒸汽回收管道。

　　2.根據權利要求1所述的圓盤干燥機，其特征在于：罐體設有抽氣管，抽氣管用于抽出污泥干化過程中蒸發的水蒸氣。

　　3.根據權利要求1或2所述的圓盤干燥機，其特征在于：污泥干化盤包括從上到下安裝在一起的若干層污泥干化盤。

　　4.根據權利要求1或2所述的圓盤干燥機，其特征在于：污泥干化盤采用圓盤，其中心通過軸承安裝有攪拌軸，攪拌軸端部連接電機，攪拌軸上固定有攪拌桿，攪拌桿上安裝有大量的污泥撥片，污泥撥片位于圓盤上方，以便攪拌污泥。

　　5.一種污泥干化裝置，其特征在于：包括干濕物料混合裝置和圓盤干燥機，干濕物料混合裝置包括干污泥料倉、濕污泥料倉和皮帶輸送機，干污泥料倉和濕污泥料倉底部分別安裝有下料螺旋機，下料螺旋機出料口下方設置有皮帶輸送機，皮帶輸送機末端對應圓盤干燥機的入料口，圓盤干燥機采用權利要求1或2所述的圓盤干燥機。

　　6.根據權利要求5所述的污泥干化裝置，其特征在于：下料螺旋機包括相互連接的電動機和絞龍，絞龍安裝在殼體內，電動機連接變頻器，通過變頻器調節電動機轉速，以控制下料速度，從而控制各個下料螺旋機的下料重量比例。

　　說明書

　　污泥干化裝置及其圓盤干燥機

　　(一)技術領域

　　本實用新型涉及一種污泥處理設備，特別涉及一種污泥干化裝置及其圓盤干燥機。

　　(二)背景技術

　　目前，大多數污泥干化裝置采用的工藝多為直接加熱蒸發水分，攤鋪晾曬，機械壓濾等。直接加熱的干化方式存在著耗能高、資源浪費嚴重的問題;攤鋪晾曬占地面積大，干化效率緩慢;機械壓濾成本投入太大，零件損壞、更換頻繁，費時費力。

　　(三)發明內容

　　本實用新型為了彌補現有技術的不足，提供了一種干化速率高、干化時間短、降低能耗、設備運行穩定的污泥干化裝置及其圓盤干燥機。

　　本實用新型是通過如下技術方案實現的：

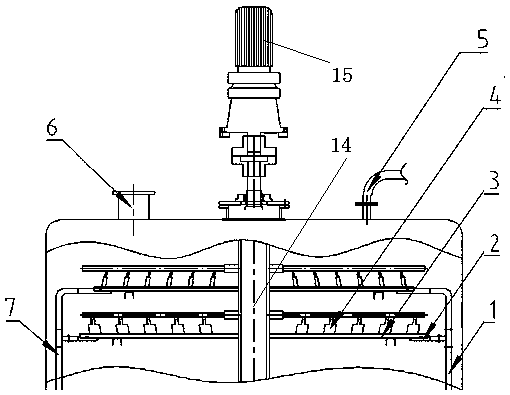

　　本實用新型的圓盤干燥機，其特征在于：包括罐體和設置在罐體內的污泥干化盤，罐體設有入料口，污泥干化盤上面用于放置污泥，入料口用于投入污泥，其特征在于：污泥干化盤為內部中空結構，污泥干化盤設有進氣口和出氣口，分別連接高溫蒸汽進氣管道和蒸汽回收管道。

　　罐體設有抽氣管，抽氣管用于抽出污泥干化過程中蒸發的水蒸氣。

　　污泥干化盤包括從上到下安裝在一起的若干層污泥干化盤。

　　污泥干化盤采用圓盤，其中心通過軸承安裝有攪拌軸，攪拌軸端部連接電機，攪拌軸上固定有攪拌桿，攪拌桿上安裝有大量的污泥撥片，污泥撥片位于圓盤上方，以便攪拌污泥。

　　本實用新型污泥干化裝置裝置，其特征在于：包括干濕物料混合裝置和圓盤干燥機，干濕物料混合裝置包括干污泥料倉、濕污泥料倉和皮帶輸送機，干污泥料倉和濕污泥料倉底部分別安裝有下料螺旋機，下料螺旋機出料口下方設置有皮帶輸送機，皮帶輸送機末端對應圓盤干燥機的入料口，圓盤干燥機采用本實用新型的圓盤干燥機。

　　下料螺旋機包括相互連接的電動機和絞龍，絞龍安裝在殼體內，電動機連接變頻器，通過變頻器調節電動機轉速，以控制下料速度，從而控制各個下料螺旋機的下料重量比例。

　　本實用新型的有益效果是，首先將干、濕污泥混合，在含水率較高的濕污泥中加入干污泥，降低污泥含水率的同時增加了污泥表面積，使?jié)裎勰嗾舭l(fā)面積增加，使污泥水分蒸發速率大大加快，降低污泥干化所需熱能，使能耗達到最低;其次，在傳統圓盤干燥機基礎上創新改造，增加了高溫水蒸氣加熱系統，將圓盤改造成中空結構，中空腔內流通高溫水蒸氣，靠圓盤導熱給濕污泥加熱，增加濕污泥干化速率。水蒸氣與濕污泥不接觸，不會產生額外水分。
