申請日2015.06.24

　　公開(公告)日2015.10.28

　　IPC分類號C02F11/12; C02F9/14

　　摘要

　　本實用新型涉及一種垃圾滲濾液廢水處理裝置，屬于廢水處理技術領域。所述的垃圾滲濾液廢水處理裝置，垃圾滲濾液儲罐與格柵、綜合調節池、吹脫塔、pH調節池、UASB厭氧反應器、第一集水池、厭氧池、好氧池、沉淀池、臭氧池、膜生物反應池、第二集水池、反滲透處理池和濃液回收罐依次相連;第一集水池還與UASB厭氧反應器相連;好氧池頂部還與厭氧池頂部相連;沉淀池還與厭氧池相連;UASB厭氧反應器和沉淀池均與污泥濃縮池和板框壓濾機依次相連;第二集水池還與膜生物反應池相連。本實用新型結構簡單，實現了垃圾滲濾液的達標排放，降低了生產成本，節能又環保。

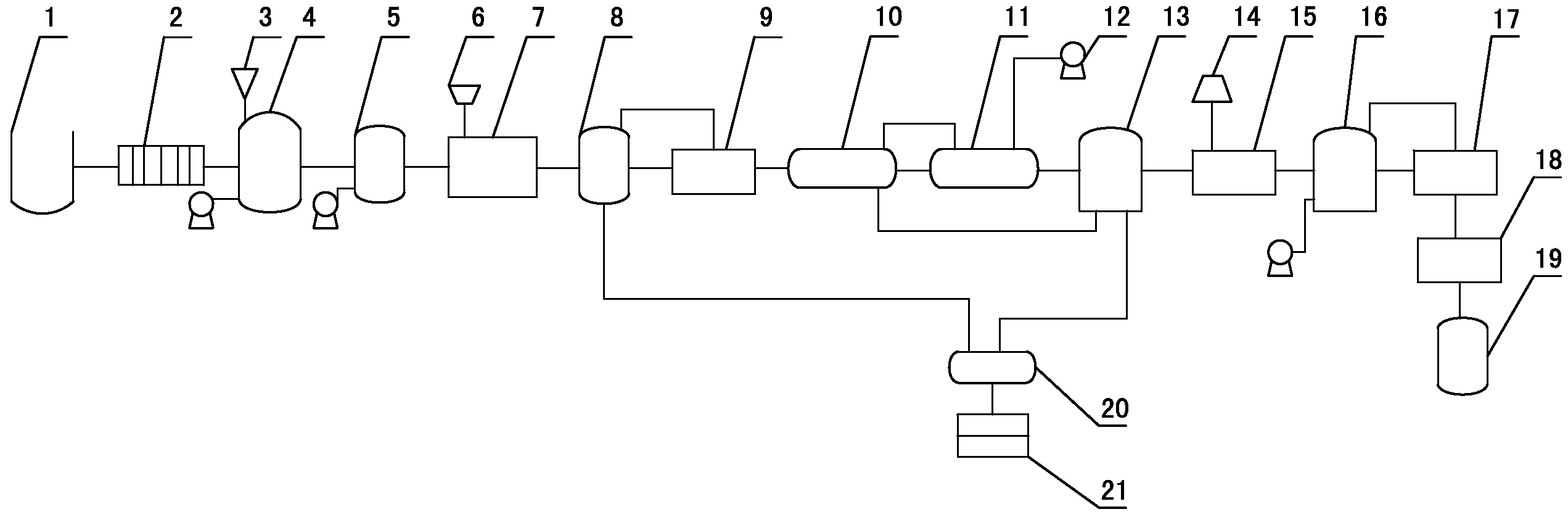

　　摘要附圖



　　權利要求書

　　1.一種垃圾滲濾液廢水處理裝置，其特征在于：垃圾滲濾液儲罐(1)與格柵(2)、綜合調 節池(4)、吹脫塔(5)、pH調節池(7)、UASB厭氧反應器(8)、第一集水池(9)、厭氧池(10)、好 氧池(11)、沉淀池(13)、臭氧池(15)、膜生物反應池(16)、第二集水池(17)、反滲透處理池(18) 和濃液回收罐(19)依次相連;第一集水池(9)還與UASB厭氧反應器(8)相連;好氧池(11)頂部 還與厭氧池(10)頂部相連;沉淀池(13)還與厭氧池(10)相連;UASB厭氧反應器(8)和沉淀池(13) 均與污泥濃縮池(20)和板框壓濾機(21)依次相連;第二集水池(17)還與膜生物反應池(16)相連。

　　2.根據權利要求1所述的垃圾滲濾液廢水處理裝置，其特征在于：臭氧池(15)與臭氧發 生器(14)相連。

　　3.根據權利要求1或2所述的垃圾滲濾液廢水處理裝置，其特征在于：綜合調節池(4) 與堿投加裝置(3)相連。

　　4.根據權利要求1或2所述的垃圾滲濾液廢水處理裝置，其特征在于：pH調節池(7)與 酸投加裝置(6)相連。

　　5.根據權利要求1或2所述的垃圾滲濾液廢水處理裝置，其特征在于：綜合調節池(4)、 吹脫塔(5)、好氧池(11)和膜生物反應池(16)均與鼓風機(12)相連。

　　說明書

　　垃圾滲濾液廢水處理裝置

　　技術領域

　　本實用新型涉及一種垃圾滲濾液廢水處理裝置，屬于廢水處理技術領域。

　　背景技術

　　城市垃圾填埋場滲濾液的處理一直是填埋場設計、運行和管理中非常棘手的問題。滲濾 液是液體在填埋場重力流動的產物，主要來源于降水和垃圾本身的內含水。由于液體在流動 過程中有許多因素可能影響到滲濾液的性質，包括物理因素、化學因素以及生物因素等，所 以滲濾液的性質在一個相當大的范圍內變動。一般來說，其pH值在4～9之間，COD在2000～ 62000mg/L的范圍內，BOD5從60～45000mg/L，重金屬濃度和市政污水中重金屬的濃度基 本一致。城市垃圾填埋場滲濾液是一種成分復雜的高濃度有機廢水，若不加處理而直接排入 環境，會造成嚴重的環境污染。以保護環境為目的，對滲濾液進行處理是必不可少的。但是 現有的處理裝置處理的出水很難達標排放。

　　實用新型內容

　　根據以上現有技術中的不足，本實用新型要解決的技術問題是：提供一種垃圾滲濾液廢 水處理裝置，其結構簡單，實現了垃圾滲濾液的達標排放，降低了生產成本，節能又環保。

　　本實用新型解決其技術問題所采用的技術方案是：

　　所述的垃圾滲濾液廢水處理裝置，垃圾滲濾液儲罐與格柵、綜合調節池、吹脫塔、pH調 節池、UASB厭氧反應器、第一集水池、厭氧池、好氧池、沉淀池、臭氧池、膜生物反應池、 第二集水池、反滲透處理池和濃液回收罐依次相連;第一集水池還與UASB厭氧反應器相連; 好氧池頂部還與厭氧池頂部相連;沉淀池還與厭氧池相連;UASB厭氧反應器和沉淀池均與 污泥濃縮池和板框壓濾機依次相連;第二集水池還與膜生物反應池相連。

　　所述臭氧池與臭氧發生器相連。

　　所述綜合調節池與堿投加裝置相連。

　　所述pH調節池與酸投加裝置相連。

　　所述綜合調節池、吹脫塔、好氧池和膜生物反應池均與鼓風機相連。

　　所述格柵，主要用于攔截污水中的較大懸浮物，以保證后續處理構筑物與設備的正常運 行，延長污水泵的使用壽命。

　　所述綜合調節池與鼓風機相連，是為了更好的調節水質水量;通過堿投加裝置，將垃圾 滲濾液pH調至11。

　　所述第一集水池，用于UASB厭氧反應器外循環，將第一集水池中的混合液回流至UASB 厭氧反應器，保證UASB厭氧反應器中的污水上升流速，提高了厭氧反應的效果。

　　所述第二集水池，用于間歇性調節膜生物反應池(MBR池)中的污水量，維持系統的穩 定性。

　　所述沉淀池中產生的污泥，一部分回流至厭氧池，脫除氨氮;沉淀池中的剩余污泥進入 污泥濃縮池進行處理。

　　所述好氧池頂部還與厭氧池頂部相連，是為了將好氧池的混合液回流400%至厭氧池，脫 除總氮。

　　垃圾滲濾液經格柵攔截較大懸浮物后，進入綜合調節池，調節水質水量，在此加堿將滲 濾液pH調節到11，后進入吹脫塔去除大部分氨氮，吹脫塔的出水進入pH調節池，調節pH 到6～9后由泵提升進入U(xiǎn)ASB厭氧反應器，通過UASB厭氧反應器外回流保證UASB厭氧反 應器內的上升流速，在此經厭氧微生物的充分作用后，出水進入A/O系統，即依次進入?yún)捬?池和好氧池，在該系統中經過硝化-反硝化作用去除剩余部分氨氮，沉淀池剩余出水進入臭氧 池，在這里將污水中難降解的有機物分解成小分子有機物，增大污水可生化性，臭氧池出水 進入膜生物反應池(MBR池)，污水在此經進一步生化處理后經膜出水進入第二集水池，經 過第二集水池的間歇性調節作用，出水進入反滲透處理池，保證出水穩定達標排放，反滲透 處理池處理后得到的濃縮液進入濃液回收罐進行回收;沉淀池中的部分污泥回流至厭氧池， 好氧池中的混合液回流至厭氧池;沉淀池中的剩余污泥和UASB厭氧反應器中產生的污泥進 入污泥濃縮池進行處理，濃縮后的污泥進入板框壓濾機進行壓濾，最后對污泥進行填埋處理。

　　本實用新型所具有的有益效果是：

　　本實用新型中設有的格柵，保證了后續處理構筑物與設備的正常運行，延長污水泵的使 用壽命;本實用新型中設有的第一集水池，用于UASB厭氧反應器外循環，保證了UASB厭 氧反應器中的污水上升流速，提高了厭氧反應的效果;本實用新型設有的第二集水池，間歇 性調節膜生物反應池(MBR池)中的污水量，維持了系統的穩定性。本實用新型結構簡單， 實現了垃圾滲濾液的達標排放，降低了生產成本，節能又環保。
