申請日2015.07.16

　　公開(公告)日2015.12.09

　　IPC分類號C02F9/10

　　摘要

　　本實用新型屬于氨氮廢水處理領域，具體公開了橡膠產品氨氮廢水處理系統，它包括生產車間、分離器、回收期、真空泵、回收箱、吸附器、節流閥，所述的生產車間內含氨氮?dú)怏w通過真空泵進入分離器，分離后溶于水的氨氮進入回收器后進入回收箱，廢氣進入回收箱后與脫氨氮去除劑混合，除氨氮后氣體進入吸附器后進入生產車間，進入生產車間的氣體支路可以通過節流閥控制氣體進入量。本實用新型在有限的空間內實現含有氨氮廢氣的再處理，實現了處理后氣體回用到生產橡膠產品的車間，有效降低了車間內空氣中氨氮的含量。

　　權利要求書

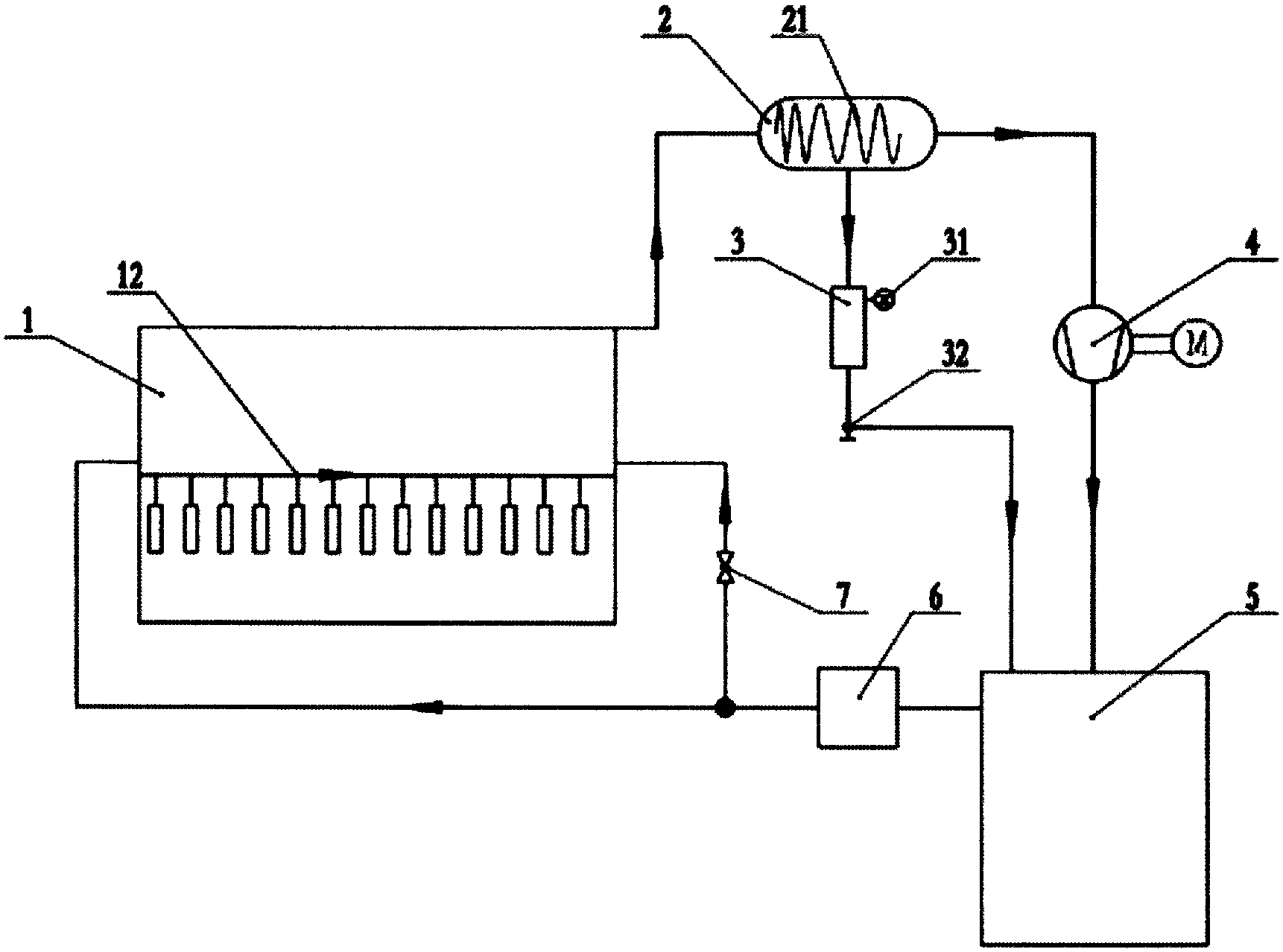

　　1.橡膠產品氨氮廢水處理系統，包括生產車間(1)、分離器(2)、回收器 (3)、真空泵(4)、回收箱(5)、吸附器(6)、節流閥(7)，其特征 是：所述的生產間(1)與分離器(2)連接;所述分離器(2)分別與回收 器(3)和真空泵(4)連接;所述的回收器(3)與回收箱(5)連接;所述 的真空泵(4)與回收箱(5)連接;所述的回收箱(5)與吸附器(6)連接; 所述的吸附器(6)與生產車間(1)連接;所述的吸附器(6)與生產車間 (1)連接的支路上設有節流閥(7)。

　　2.根據權利要求1所述的橡膠產品氨氮廢水處理系統，其特征是所述的分離器 (2)內設有冷凝裝置。

　　3.根據權利要求1所述的橡膠產品氨氮廢水處理系統，其特征是所述的回收器 (3)上設有音叉液位傳感器(31)和氣動角座閥(32)。

　　4.根據權利要求1所述的橡膠產品氨氮廢水處理系統，其特征是所述的吸附器 (6)內裝有生物活性炭。

　　5.根據權利要求1所述的橡膠產品氨氮廢水處理系統，其特征是所述的生產車 間(1)內設有產品流水線(12)。

　　說明書

　　橡膠產品氨氮廢水處理系統

　　【技術領域】

　　本實用新型屬于氨氮廢水處理領域，涉及一種氨氮廢水處理系統，具體 涉及一種橡膠產品生產過程中氨氮廢水處理系統。

　　【背景技術】

　　工業廢水對環境污染危害程度最大，氨氮廢水不僅對液體危害巨大，同 時也伴隨著空氣污染，當含氨氮廢水回用時，氨氮促進微生物繁殖，形成生 物垢，對橡膠產品生產過程中的產品有很大影響，如果直接排放對環境危害 更大。

　　目前處理氨氮廢水處理方法主要有生物脫氮法、吹脫法、離子交換法、化學 沉淀法等，該種方法都有明顯的缺陷，如生物脫氮法需要大量氧氣同時大比 例稀釋原液，吹脫法主要是維護工作量較大且易產生二次污染，離子交換法 運行成本很高且需要再處理，化學沉淀法主要產生二次污染物需要再處理等 問題。

　　【發明內容】

　　本實用新型的發明目的是為了為了克服上述背景技術的缺點，提供一種 橡膠產品生產過程中氨氮處理系統。系統設計有分離器可以實現氨氮和水混 合，通過離心方式將混合水收集到回收器內，回收箱內裝有氨氮去除劑，有 效去除混合水中的氨氮，處理后氣體經過吸附器的生物活性炭的吸附回入到 生產車間內，有效的實現了空氣中氨氮的去除，去除氨氮后的液體可以實現 回收再利用。

　　本實用新型通過如下技術方案實現上述目的：

　　橡膠產品氨氮廢水處理系統，包括生產車間、分離器、回收器、真空泵、 回收箱、吸附器、節流閥，所述的生產間與分離器連接;所述分離器分別與 回收器和真空泵連接;所述的回收器與回收箱連接;所述的真空泵與回收箱 連接;所述的回收箱與吸附器連接;所述的吸附器與生產車間連接;所述的 吸附器與生產車間連接的支路上設有節流閥。

　　所述的橡膠產品氨氮廢水處理系統，所述的分離器內設有冷凝裝置。含氨 氮廢氣和水混合后通過冷凝降溫后通過離心方式集中回收。

　　所述的橡膠產品氨氮廢水處理系統，所述的回收器上設有音叉液位傳感器 和氣動角座閥。當液位達到檢測位置時控制氣動角座閥開關。

　　所述的橡膠產品氨氮廢水處理系統，所述的吸附器內裝有生物活性炭。

　　所述的橡膠產品氨氮廢水處理系統，所述的生產車間內設有產品流水線。 其中，生產車間內含氨氮?dú)怏w通過真空泵進入分離器，分離后溶于水的氨氮 進入回收器后進入回收箱，廢氣進入回收箱后與脫氨氮去除劑混合，除氨氮 后氣體進入吸附器后進入生產車間，進入生產車間的氣體支路可以通過節流 閥控制氣體進入量。

　　所述的吸附器內裝有生物活性炭，實現生物氧化和活性系統同時處理效果， 可以進行自行再生作用。

　　所述的出氣管路上裝有節流閥，可以各支氣路的進入生產車間的氣量多少， 從而控制生產車間內氣量分布狀況。

　　本實用新型的有益效果是：本實用新型在有限的空間內實現含有氨氮廢氣 的再處理，實現了處理后氣體回用到生產橡膠產品的車間，有效降低了車間 內空氣中氨氮的含量。
