申請日2015.07.09

　　公開(公告)日2015.11.25

　　IPC分類號F22B1/18; F22D11/00

　　摘要

　　本實用新型涉及一種配套NHD濕法脫硫工藝的鍋爐廢水回收利用設備，包括廢熱鍋爐和再生塔，還包括鍋爐水回收槽、回流水槽及回流水泵，所述廢熱鍋爐通過第一調節閥及管線與鍋爐水回收槽連接，所述鍋爐水回收槽通過第二調節閥及管線與回流水槽的上部連接，所述回流水槽的底部通過管線與回流水泵的進口連接，所述回流水泵的出口通過第三調節閥及管線與再生塔頂部連接;本實用新型可對廢熱鍋爐連續排放的污水進行回收利用，充分利用排放污水的熱能，減少再生汽提所需的新鮮脫鹽水的補水量，以達到降低整體生產裝置的經濟運行成本的目的。

　　權利要求書

　　1.一種配套NHD濕法脫硫工藝的鍋爐廢水回收利用設備，包括廢熱鍋爐和再生塔，其特征在于，還包括鍋爐水回收槽、回流水槽及回流水泵，所述廢熱鍋爐通過第一調節閥及管線與鍋爐水回收槽連接，所述鍋爐水回收槽通過第二調節閥及管線與回流水槽的上部連接，所述回流水槽的底部通過管線與回流水泵的進口連接，所述回流水泵的出口通過第三調節閥及管線與再生塔頂部連接。

　　2.根據權利要求1所述的一種配套NHD濕法脫硫工藝的鍋爐廢水回收利用設備，其特征在于，所述鍋爐水回收槽的上部設有溢流口。

　　說明書

　　一種配套NHD濕法脫硫工藝的鍋爐廢水回收利用設備

　　技術領域

　　本實用新型涉及NHD濕法脫硫的鍋爐廢水處理領域，具體涉及一種配套NHD濕法脫硫工藝的鍋爐廢水技術及其設備。

　　背景技術

　　在采用變換工藝、NHD濕法脫硫法的合成氨凈化裝置中，變換采用CO寬溫耐硫、分段變換工藝，主反應為CO+H20(g)=H2+CO2，該反應為放熱反應，經過變換反應后，工藝氣通過降溫回收熱能后進入NHD脫硫置;在NHD脫硫裝置中，工藝氣和NHD溶液在裝置內逆向接觸，NHD溶液對工藝氣中部分氣體進行選擇性吸收。由于NHD濕法脫硫利用的是NHD溶液高壓、低溫選擇性吸附氣體，低壓、高溫閃蒸、汽提再生氣體的物理特性，故吸收氣體后的NHD溶液需進行高溫閃蒸和汽提再生。在此套裝置中，NHD的汽提再生中采用的是用水蒸氣汽提，故而需要在再生塔中補入脫鹽水，利用再生塔的熱量，使其蒸發為水蒸氣做為汽提氣。

　　而在合成氨化工生產裝置中，于裝置內設有多個壓力等級的廢熱回收鍋爐;對于壓力等級較高的廢熱鍋爐，為了保障爐內鍋爐水質，都設有連續排污系統，減緩管壁結垢;從廢熱鍋爐排污排出的鍋爐水一般都是經過處理的脫鹽水，水溫高，水質好，若不能回收利用而直接排放，則變相增加了裝置的運行成本，十分浪費。

　　實用新型內容

　　本實用新型要解決的技術問題在于克服上述現有技術的不足，提供一套配套NHD濕法脫硫工藝的鍋爐廢水回收利用的設備，充分利用現有資源，節約生產成本。

　　為解決上述問題，設計采用如下技術方案：

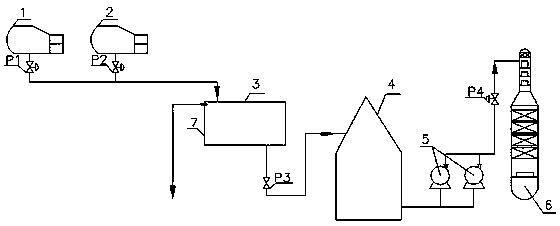

　　一種配套NHD濕法脫硫工藝的鍋爐廢水回收利用設備，包括廢熱鍋爐和再生塔，還包括鍋爐水回收槽、回流水槽及回流水泵，所述廢熱鍋爐通過第一調節閥及管線與鍋爐水回收槽連接，所述鍋爐水回收槽通過第二調節閥及管線與回流水槽的上部連接，所述回流水槽的底部通過管線與回流水泵的進口連接，所述回流水泵的出口通過第三調節閥及管線與再生塔頂部連接。

　　進一步，所述鍋爐水回收槽的上部設有溢流口。

　　本實用新型的有益效果在于：本實用新型可對廢熱鍋爐連續排放的污水進行回收利用，充分利用排放污水的熱能，減少再生汽提所需的新鮮脫鹽水的補水量，以達到降低整體生產裝置的經濟運行成本的目的。
