申請日2015.07.27

　　公開(公告)日2015.10.28

　　IPC分類號C02F11/00; C02F3/28; C02F11/04

　　摘要

　　本發明公開了一種養豬場豬糞自動化攪拌及污水處理控制系統，包括糞池，擠料電機，后糞池，厭養罐，沼氣池，污水池以及控制系統柜，所述糞池與所述后糞池之間設有擠料電機，所述后糞池順次通過輸送管道連接有厭養罐、沼氣池、污水池;所述糞池內設有攪拌電機和液位傳感器，所述后糞池內也設有液位傳感器，所述糞池、后糞池、沼氣池以及污水池分別連接有輸送泵，所述液位傳感器、攪拌電機、輸送泵分別與所述控制系統柜電連接。本發明的控制系統結構設計合理，自動化控制程度高，可以實現豬糞的自動攪拌、擠料以及輸送，最終形成的污水自動排出，完全取代了傳統的人工手動作業，提高了生產效率。

　　權利要求書

　　1.一種養豬場豬糞自動化攪拌及污水處理控制系統，其特征在于：包括糞池，擠料電機，后糞池，厭養罐，沼氣池，污水池以及控制系統柜，所述糞池與所述后糞池之間設有擠料電機，所述后糞池順次通過輸送管道連接有厭養罐、沼氣池、污水池;所述糞池內設有攪拌電機和液位傳感器，所述后糞池內也設有液位傳感器，所述糞池、后糞池、沼氣池以及污水池分別連接有輸送泵，所述液位傳感器、攪拌電機、輸送泵分別與所述控制系統柜電連接。

　　2.根據權利要求1所述的一種養豬場豬糞自動化攪拌及污水處理控制系統，其特征在于：所述擠料電機不少于一臺;通過控制其中一臺集料電機工作，其他電機備用，或者所有電機同時工作。

　　3.根據權利要求1所述的一種養豬場豬糞自動化攪拌及污水處理控制系統，其特征在于：所述后糞池不少于一臺;設置多臺時，所述液位傳感器設置在于所述厭養罐連接的后糞池中。

　　4.根據權利要求1所述的一種養豬場豬糞自動化攪拌及污水處理控制系統，其特征在于：還包括若干設在控制現場的就地控制箱，所述就地控制箱分別與所述控制系統柜電連接。

　　5. 根據權利要求1或4所述的一種養豬場豬糞自動化攪拌及污水處理控制系統，其特征在于：所述控制系統柜上還設有HMI顯示終端。

　　6. 根據權利要求5所述的一種養豬場豬糞自動化攪拌及污水處理控制系統，其特征在于：所述控制系統柜是由PLC構成的控制電路。

　　7.根據權利要求1所述的一種養豬場豬糞自動化攪拌及污水處理控制系統，其特征在于：所述液位傳感器采用超聲波液位傳感器。

　　說明書

　　養豬場豬糞自動化攪拌及污水處理控制系統

　　技術領域

　　本發明屬于一種自動化控制系統，具體涉及一種養豬場豬糞自動化攪拌及污水處理控制系統。

　　背景技術

　　隨著社會科技的進步和人們環保意識的增強，對于養豬場的大規模糞便引發的對水土、周圍環境的污染問題日趨重視，有些地區的職能部門為此而出臺了一些強制性管理措施，明確了禁養區、控制區和適度養殖區范圍，并規定養豬場必須設立專用化糞池和沼氣池，在一定程度上縮小了污染范圍，減少對居民的日常生活影響。但是，由于目前大多數的養豬場的化糞池均為開放式，豬糞源源不斷地倒入、農民定期或不定期來陸續拉走，這種處理方式存在兩大弊端 ：其一是糞便未經充分發酵處理就拉走，肥效較差，在一定程度上會影響豬糞的利用率和農民拉豬糞的積極性;其二是萬一由于農忙或連續下雨原因而農民數天不來拉豬糞、就會發生污水滿地流、臭氣蒼蠅蚊子滿天飛，導致嚴重污染周圍水土和居民的生存環境。

　　所以，目前養豬場所采用的這種讓豬糞堆放在開放式化糞池中任其自然發酵或農民隨意運走的處理方式，不僅不能有效解決養豬場污染環境的問題，而且也不利于豬糞的充分利用，對養豬場來說也是一種經濟損失，因而很有必要摸索一種既能從源頭上解決豬糞發酵、提高肥效問題，又能確保豬糞在處理過程中避免發生污水滿地流、臭氣蒼蠅蚊子滿天飛，嚴重污染周圍水土和居民生存環境的新穎豬糞處理系統。

　　發明內容

　　發明目的：本發明的目的是為了解決現有技術中的不足，提供一種采用自動化控制，可對豬糞進行自動攪拌、擠料以及輸送的控制系統，該系統具有操作方便、提高效率，減少環境污染等優點。

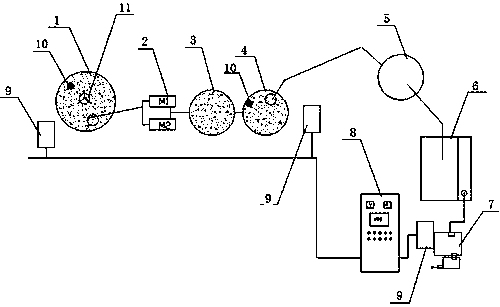

　　技術方案：本發明所述的一種養豬場豬糞自動化攪拌及污水處理控制系統，包括糞池，擠料電機，后糞池，厭養罐，沼氣池，污水池以及控制系統柜，所述糞池與所述后糞池之間設有擠料電機，所述后糞池順次通過輸送管道連接有厭養罐、沼氣池、污水池;所述糞池內設有攪拌電機和液位傳感器，所述后糞池內也設有液位傳感器，所述糞池、后糞池、沼氣池以及污水池分別連接有輸送泵，所述液位傳感器、攪拌電機、輸送泵分別與所述控制系統柜電連接。

　　進一步的，所述擠料電機不少于一臺;通過控制其中一臺集料電機工作，其他電機備用，或者所有電機同時工作。

　　進一步的，所述后糞池不少于一臺;設置多臺時，所述液位傳感器設置在于所述厭養罐連接的后糞池中。

　　進一步的，還包括若干設在控制現場的就地控制箱，所述就地控制箱分別與所述控制系統柜電連接。

　　進一步的，所述控制系統柜上還設有HMI顯示終端。

　　進一步的，所述控制系統柜是由PLC構成的控制電路。

　　進一步的，所述液位傳感器采用超聲波液位傳感器。

　　有益效果：本發明的控制系統結構設計合理，自動化控制程度高，可以實現豬糞的自動攪拌、擠料以及輸送，最終形成的污水自動排出，完全取代了傳統的人工手動作業，提高了生產效率。
