申請日2015.07.28

　　公開(公告)日2016.04.06

　　IPC分類號C02F1/76; C02F1/50; C02F101/10; C02F103/10

　　摘要

　　本實用新型涉及一種油田污水硫化氫處理裝置。包括裝置底座以及設置在底座上的配液罐、控制柜、流量計、引流泵、電解發生器、導流泵、次氯酸鈉緩沖罐、計量柱塞泵、單向閥、次氯酸鈉混摻器;其中配液罐、流量計、引流泵、電解發生器、導流泵、次氯酸鈉緩沖罐、計量柱塞泵、單向閥、次氯酸鈉混摻器沿著液體流動方向依次連接。該裝置脫硫成本低廉、操作簡單、脫硫效果明顯、在油田含硫污水硫化氫脫除處理中具有很高的實用價值。

　　權利要求書

　　1.一種油田污水硫化氫處理裝置，包括裝置底座以及設置在裝置底座上的配液罐、控制柜、流量計、引流泵、電解發生器、導流泵、次氯酸鈉緩沖罐、計量柱塞泵、單向閥和次氯酸鈉混摻器，其特征在于配液罐、流量計、引流泵、電解發生器、導流泵、次氯酸鈉緩沖罐、計量柱塞泵、單向閥、次氯酸鈉混摻器沿著液體流動的方向依次連接。

　　2.如權利要求1所述的油田污水硫化氫處理裝置，其特征在于，所述配液罐為臥式筒體結構，內部介質為氯化鈉溶液，通過地腳螺栓連接方式固定在裝置底座上。

　　3.如權利要求1所述的油田污水硫化氫處理裝置，其特征在于，所述流量計、引流泵、電解發生器和導流泵通過PV管線采用熱熔方式連接。

　　4.如權利要求1-3中任一權利要求所述的油田污水硫化氫處理裝置，其特征在于，次氯酸鈉緩沖罐、計量柱塞泵、單向閥和次氯酸鈉混摻器通過不銹鋼管線采用焊接方式連接。

　　說明書

　　油田污水硫化氫處理裝置

　　技術領域

　　本實用新型涉及油田污水處理領域，特別是涉及一種用于油田井場或站場污水硫化氫處理的裝置。

　　背景技術

　　油田的日常生產過程中每天都會產生大量的含硫污水。污水中的硫化氫有毒性、腐蝕性，并具有臭味，對環境造成極大的污染，最嚴重的是污水中的硫化氫能夠造成管線和設備經常腐蝕穿孔，嚴重影響油田的正常運轉，因此油田生產中站場、井場產生的含硫污水必須經過妥善的處理。

　　國內外對油田含硫污水的處理方法，主要可分為物理化學處理法和生化處理法兩大類。目前國內外采用的物理化學方法主要有氧化法、氣提法等。采用氧化法和氣提法處理油田含硫污水，硫去除率可高達90%以上。在采用強氧化劑的條件下(如臭氧、氯氣等)，反應效率高，脫硫效果好。國內油田針對污水硫化氫處理應用最多的是電解法污水脫硫。電解法直接對油田含硫污水進行電解，電解過程中，產生Cl2等氣體，形成次氯酸，而次氯酸是一種強氧化劑，能夠?qū)⒂吞镂鬯�中的硫化氫氧化成單質硫或硫酸鹽，最終達到脫硫目的，同時次氯酸的強氧化性能夠有效殺死污水中的細菌。

　　針對各大油田含硫污水的特點，解決油田生產過程中含硫污水造成的管線及設備腐蝕穿孔問題，通過對國內外現有油田含硫污水處理技術進行調研并加以創造性的改造，我們研發出一種適用于油田井場、站場污水硫化氫處理裝置并實現配套自動化控制功能。該裝置具有易于安裝調運、操作簡單、H2S及細菌去除效率高、安全環保、運行穩定等特點。

　　發明內容

　　本實用新型的目的是提供一種油田污水硫化氫處理裝置，實現油田污水硫化氫的脫除，解決油田生產過程中污水含硫造成的管線及設備腐蝕穿孔問題。

　　該油田污水硫化氫處理裝置采用整體撬裝模式，集3%濃度氯化鈉溶液制備、電解產生次氯酸鈉溶液、次氯酸鈉加注混摻等功能于一體，最終能夠達到油田含硫污水硫化氫處理目的。

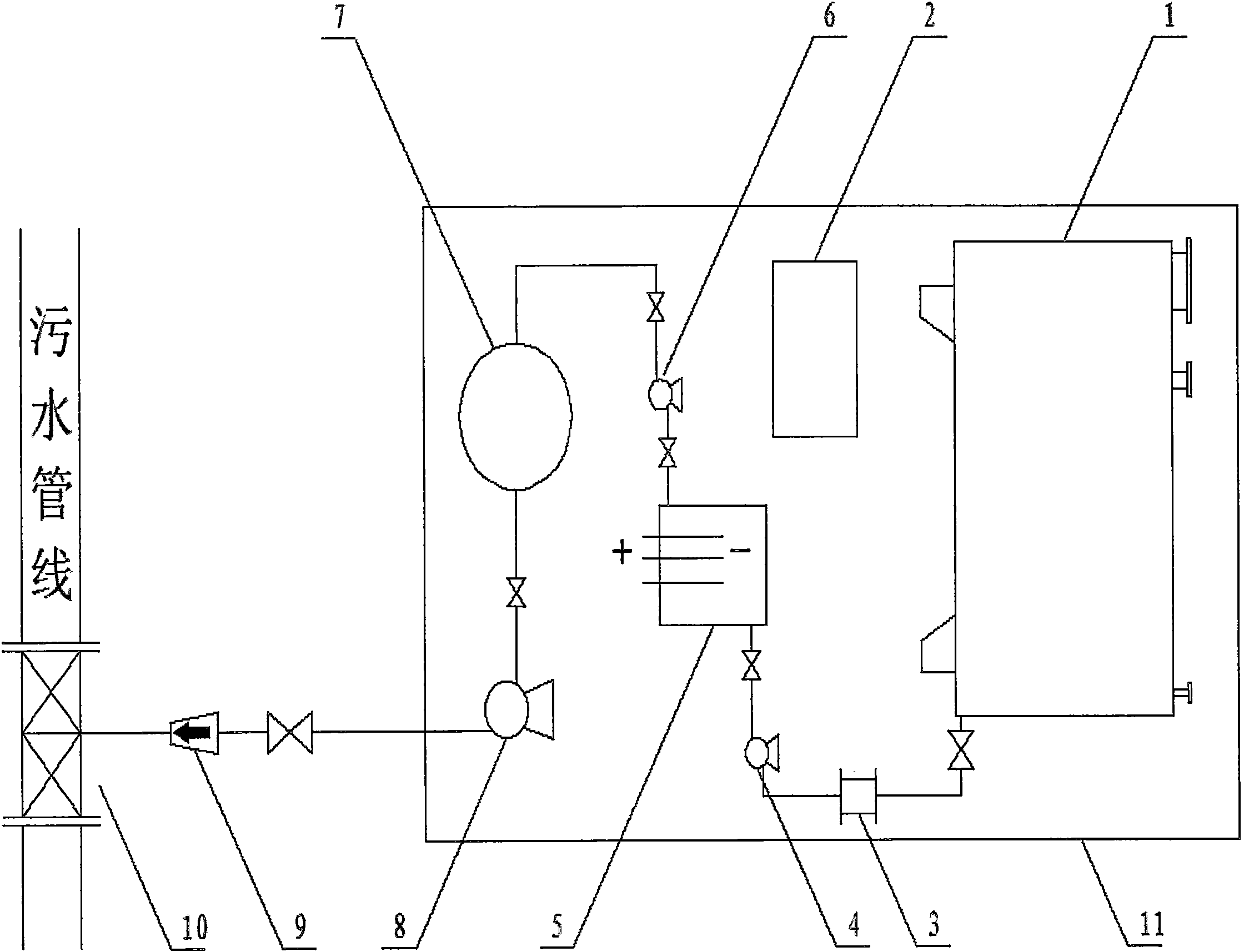

　　本實用新型的技術方案是通過以下方式實現的：包括裝置底座以及設置在裝置底座上的配液罐、控制柜、流量計、引流泵、電解發生器、導流泵、次氯酸鈉緩沖罐、計量柱塞泵、單向閥、次氯酸鈉混摻器;其中配液罐、流量計、引流泵、電解發生器、導流泵、次氯酸鈉緩沖罐、計量柱塞泵、單向閥、次氯酸鈉混摻器沿著液體流動的方向依次連接。

　　所述配液罐為臥式筒體結構，內部介質為氯化鈉溶液，通過地腳螺栓連接方式固定在裝置底座上。所述流量計、引流泵、電解發生器和導流泵通過PV管線采用熱熔方式連接。次氯酸鈉緩沖罐、計量柱塞泵、單向閥和次氯酸鈉混摻器通過不銹鋼管線采用焊接方式連接。

　　本發明的裝置還包括控制柜，能夠?qū)崿F(xiàn)整套油田污水硫化氫處理裝置的全部或者部分自動化控制功能。
