申請日2015.07.28

　　公開(公告)日2015.12.30

　　IPC分類號C02F9/02

　　摘要

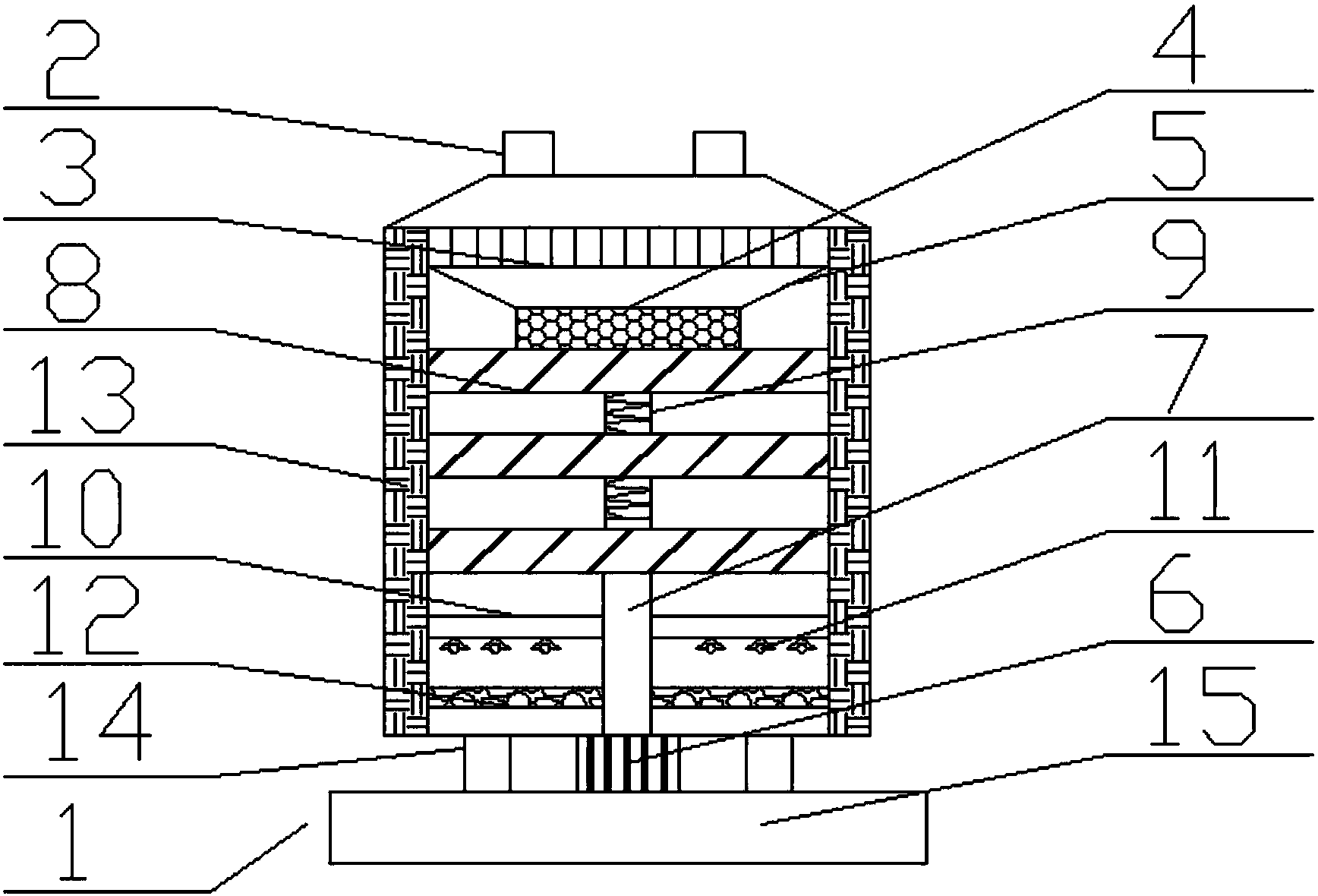

　　本實用新型公開了一種壓濾式工業廢水凈化裝置，它包括本體，所述本體包括進水口、導流板、第一過濾層和第二過濾層。所述本體上方設置有多個進水口;所述本體內部頂端位置設置有導流板;所述導流板下方設置有第一過濾層;所述本體下方設置有儲液池;所述儲液池和本體之間設置有液壓缸;所述液壓缸的輸出部分連接有液壓桿;所述液壓桿上方設置有多個壓濾板;所述本體內部設置有噴淋管;且所述噴淋管表面設置有多個噴淋頭;所述噴淋管下方設置有第二過濾層;所述儲液池和本體之間設置有出水管。本實用新型具有結構設計合理、凈化效果好和使用方便等優點。

　　權利要求書

　　1.一種壓濾式工業廢水凈化裝置，它包括本體，所述本體包括 進水口、導流板、第一過濾層和第二過濾層，其特征在于：所述本體 上方設置有多個進水口;所述本體內部頂端位置設置有導流板;所述 導流板下方設置有第一過濾層;所述本體下方設置有儲液池;所述儲 液池和本體之間設置有液壓缸;所述液壓缸的輸出部分連接有液壓桿; 所述液壓桿上方設置有多個壓濾板;所述本體內部設置有噴淋管;且 所述噴淋管表面設置有多個噴淋頭;所述噴淋管下方設置有第二過濾 層;所述儲液池和本體之間設置有出水管。

　　2.根據權利要求1所述的一種壓濾式工業廢水凈化裝置，其特 征在于：所述本體內部設置的壓濾板之間設置有彈簧。

　　3.根據權利要求1所述的一種壓濾式工業廢水凈化裝置，其特 征在于：所述第一過濾層為不銹鋼絲編織而成，且為網狀結構。

　　4.根據權利要求1所述的一種壓濾式工業廢水凈化裝置，其特 征在于：所述本體內壁設置一層防腐蝕層。

　　5.根據權利要求1所述的一種壓濾式工業廢水凈化裝置，其特 征在于：所述第二過濾層為顆粒狀活性炭結構填充而成。

　　6.根據權利要求1所述的一種壓濾式工業廢水凈化裝置，其特 征在于：所述第一過濾層通過連接件固定于本體內部。

　　說明書

　　一種壓濾式工業廢水凈化裝置

　　技術領域

　　本實用新型涉及一種廢水凈化裝置，尤其涉及一種壓濾式工業廢 水凈化裝置。

　　背景技術

　　目前，隨著社會的發展，工業和煤礦業等領域也在快速發展，在 工業等設備也在發展，而在工業和煤礦業的加工過程中，往往會產生 大量的廢水，這些廢水中含有大量的污泥，沉淀作為處理水之前的必 要步驟，其決定了后續處理的水質問題，而傳統的沉淀池往往會因為 機械結構設計不合理等原因，會造成污泥的堵塞，造成水質凈化不徹 底的情況。

　　實用新型內容

　　為了克服上述現有技術的缺陷，本實用新型的目的是提供一種壓 濾式工業廢水凈化裝置。

　　本實用新型是采取以下技術方案來實現的：一種壓濾式工業廢水 凈化裝置，它包括本體，所述本體包括進水口、導流板、第一過濾層 和第二過濾層，所述本體上方設置有多個進水口;所述本體內部頂端 位置設置有導流板;所述導流板下方設置有第一過濾層;所述本體下 方設置有儲液池;所述儲液池和本體之間設置有液壓缸;所述液壓缸 的輸出部分連接有液壓桿;所述液壓桿上方設置有多個壓濾板;所述 本體內部設置有噴淋管;且所述噴淋管表面設置有多個噴淋頭;所述 噴淋管下方設置有第二過濾層;所述儲液池和本體之間設置有出水管。

　　上述的一種壓濾式工業廢水凈化裝置，所述本體內部設置的壓濾 板之間設置有彈簧。

　　上述的一種壓濾式工業廢水凈化裝置，所述第一過濾層為不銹鋼 絲編織而成，且為網狀結構。

　　上述的一種壓濾式工業廢水凈化裝置，所述本體內壁設置一層防 腐蝕層。

　　上述的一種壓濾式工業廢水凈化裝置，所述第二過濾層為顆粒狀 活性炭結構填充而成。

　　上述的一種壓濾式工業廢水凈化裝置，所述第一過濾層通過連接 件固定于本體內部。

　　綜上所述本實用新型具有以下有益效果：本實用新型具有結構設 計合理、凈化效果好和使用方便等優點，所述液壓缸帶動液壓桿向上 移動，所述液壓桿推動壓濾板，所述壓濾板之間設置有彈簧，從而可 將廢水中的污泥進行擠壓處理，且彈簧使壓濾板擠壓更加方便，提高 了廢水的凈化效果。
