申請日2015.07.28
公開(公告)日2016.01.13
IPC分類號C02F9/02
摘要
本實用新型公開了一種生活污水處理裝置，包括粗過濾水箱和精過濾水箱，粗過濾水箱和精過濾水箱內均傾斜設置有過濾網，過濾網從左往右朝下傾斜30-60°，且粗過濾水箱和精過濾水箱位于過濾網下端位置固定均設置有排污管，每根排污管上均設置有調節閥，粗過濾水箱和精過濾水箱之間固定設置有第一連接管，精過濾水箱下方設置有消毒箱，消毒箱與精過濾水箱之間可拆卸設置有第二連接管，精過濾水箱下端固定設置有出水管，精過濾水箱下方設置有雜質收集箱，雜質收集箱上端固定設置有雜質輸送管，雜質輸送管與所述排污管密封連接。上述技術方案，結構設計合理、結構簡單、過濾效果好、雜質排出操作方便。
權利要求書
1.一種生活污水處理裝置，包括粗過濾水箱(1)和精過濾水箱(2)，其特征在于：所述精過濾水箱(2)位于粗過濾水箱(1)下方，所述粗過濾水箱(1) 和精過濾水箱(2)內均傾斜設置有過濾網(3)，過濾網(3)從左往右朝下傾斜30-60°，且粗過濾水箱(1)和精過濾水箱(2)位于過濾網(3)下端位置均固定設置有排污管(4)，每根排污管(4)上均設置有調節閥(5)，所述粗過濾水箱(1)和精過濾水箱(2)之間固定設置有第一連接管(6)，所述精過濾水箱(2)下方設置有消毒箱(7)，所述消毒箱(7)與精過濾水箱(2)之間可拆卸設置有第二連接管(8)，所述精過濾水箱(1)下端固定設置有出水管(9)，所述精過濾水箱(2)下方設置有雜質收集箱(10)，所述雜質收集箱(10)上端固定設置有雜質輸送管(11)，所述雜質輸送管(11)與所述排污管(4)密封連接。
2.根據權利要求1所述的一種生活污水處理裝置，其特征在于：所述粗過濾水箱(1)和精過濾水箱(2)縱截面均為矩形結構，且粗過濾水箱(1)和精過濾水箱(2)內的過濾網(3)均傾斜45°。
3.根據權利要求2所述的一種生活污水處理裝置，其特征在于：所述過濾網(3) 為不銹鋼過濾網，所述粗過濾水箱(1)和精過濾水箱(2)均與過濾網焊接固定。
4.根據權利要求3所述的一種生活污水處理裝置，其特征在于：所述雜質收集箱(10)下端固定設置有若干個滾輪(12)。
5.根據權利要求4所述的一種生活污水處理裝置，其特征在于：所述雜質收集箱(10)與消毒箱(7)之間設置有第一支撐架(13)，所述消毒箱(7)與精過濾水箱(2)之間設置有第二支撐架(14)，所述精過濾水箱(2)與粗過濾水箱(1)之間設置有第三支撐架(15)。
說明書
一種生活污水處理裝置
技術領域
本實用新型涉及污水處理技術領域，具體涉及一種生活污水處理裝置。
背景技術
目前，公知的廢水排放管中的生活廢水不便于過濾和消毒，現有的污水處理裝置結構復雜，結構設置不合理，過濾效果差，且雜質排放操作麻煩，雜質不容易排出，雜質堆積久了會產生細菌，因此其管道中的生活廢水就得不到再次的利用。
發明內容
針對現有技術存在的不足，本實用新型的目的在于提供一種結構設計合理、結構簡單、過濾效果好、雜質排出操作方便的生活污水處理裝置。
為實現上述目的，本實用新型提供了如下技術方案：一種生活污水處理裝置，包括粗過濾水箱和精過濾水箱，所述精過濾水箱位于粗過濾水箱下方，所述粗過濾水箱和精過濾水箱內均傾斜設置有過濾網，過濾網從左往右朝下傾斜 30-60°，且粗過濾水箱和精過濾水箱位于過濾網下端位置固定均設置有排污管，每根排污管上均設置有調節閥，所述粗過濾水箱和精過濾水箱之間固定設置有第一連接管，所述精過濾水箱下方設置有消毒箱，所述消毒箱與精過濾水箱之間可拆卸設置有第二連接管，所述精過濾水箱下端固定設置有出水管，所述精過濾水箱下方設置有雜質收集箱，所述雜質收集箱上端固定設置有雜質輸送管，所述雜質輸送管與所述排污管密封連接。
通過采用上述技術方案，粗過濾水箱和精過濾水箱內的過濾網位置和角度設置合理，污水過濾后留下的雜質可自動滑落，過濾效果好;排污管位置設置合理，只要一打開調節閥，雜質就會自動排出，不易堆積，不容易滋生細菌，干凈衛生。
本實用新型進一步設置為：所述粗過濾水箱和精過濾水箱縱截面均為矩形結構，且粗過濾水箱和精過濾水箱內的過濾網均傾斜45°。通過本設置，粗過濾水箱和精過濾水箱結構設置合理，過濾網角度設置合理，雜質排出更加方便。
本實用新型還進一步設置為：所述過濾網為不銹鋼過濾網，所述粗過濾水箱和精過濾水箱均與過濾網焊接固定。通過本設置，過濾網連接可靠，不易生銹，使用壽命長。
本實用新型還進一步設置為：所述雜質收集箱下端固定設置有若干個滾輪。通過本設置，滾輪設置合理，使用更加方便。
本實用新型還進一步設置為：所述雜質收集箱與消毒箱之間設置有第一支撐架，所述消毒箱與精過濾水箱之間設置有第二支撐架，所述精過濾水箱與粗過濾水箱之間設置有第三支撐架。通過本設置，結構設置合理，使用更加方便。
本實用新型的優點是：與現有技術相比，本實用新型結構設置合理，粗過濾水箱和精過濾水箱內的過濾網位置和角度設置合理，污水過濾后留下的雜質可自動滑落，過濾效果好;排污管位置設置合理，只要一打開調節閥，雜質就會自動排出，不易堆積，不容易滋生細菌，干凈衛生。

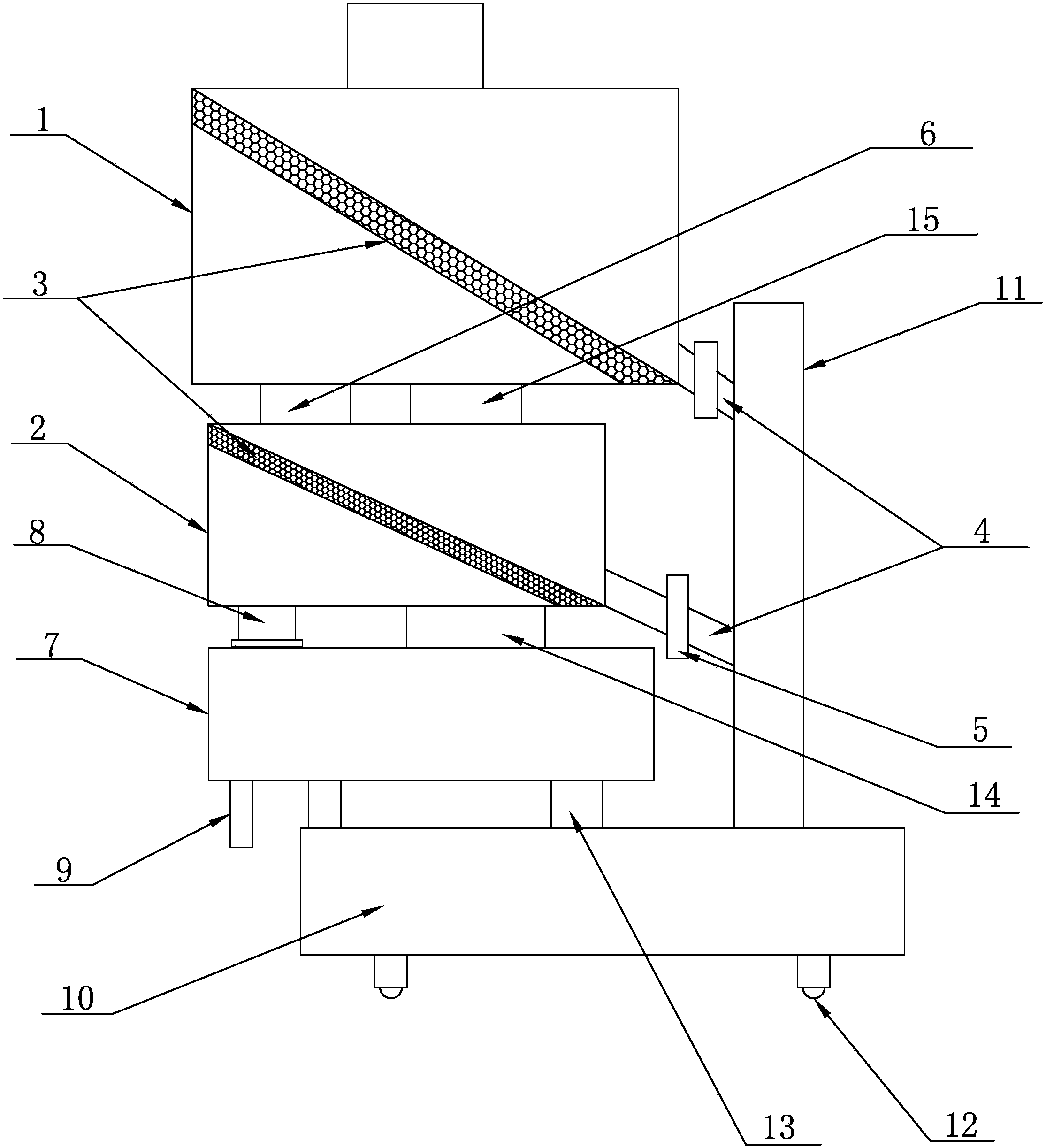

下面結合說明書附圖和具體實施例對本實用新型作進一步說明。
