申請日2017.01.06

　　公開(公告)日2017.08.08

　　IPC分類號C02F9/10

　　摘要

　　一種焦化廢水濃鹽水回收利用裝置，屬于焦化廢水鹽水處理裝置技術領域，所解決的技術問題是提供一種回收率較高、成本又較低的焦化廢水濃鹽水回收利用裝置，所采用的技術方案：包括第一加藥箱和第一沉淀池組成的硫酸根去除池、第二加藥箱和第二沉淀池組成的鈣鎂去除池、第三加藥箱和第三沉淀池組成的多余鈣去除池，第三沉淀池與多介質過濾器入口連接;多介質過濾器出口與樹脂罐入口連接，膜裝置包括依次連接的超濾裝置、第一水箱和反滲透裝置，超濾裝置與樹脂罐出口連接，反滲透裝置的出口與第二水箱連接;第二水箱與蒸發裝置入口連接，蒸發裝置出口與結晶裝置入口連接，結晶裝置出口與外部回收裝置連接，本實用新型用于回收焦化廢水濃鹽水。

　　權利要求書

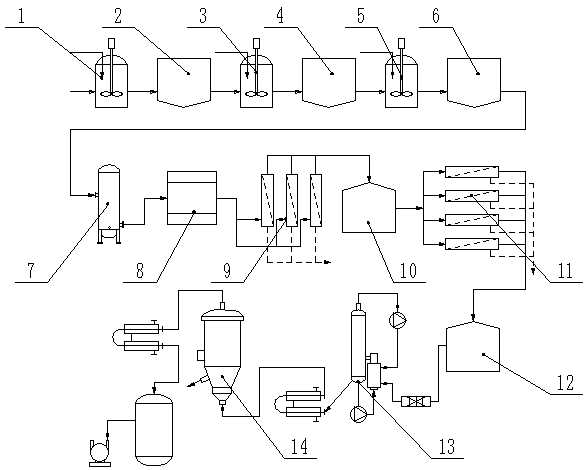

　　1.一種焦化廢水濃鹽水回收利用裝置，其特征在于：包括硬度處理裝置、多介質過濾器、樹脂罐、膜裝置、蒸發裝置和結晶裝置;

　　所述硬度處理裝置為包括硫酸根去除池、鈣鎂去除池、多余鈣去除池的三級硬度去除池，所述硫酸根去除池包括加入BaCl2的第一加藥箱以及第一沉淀池，所述鈣鎂去除池包括加入Ca(OH)2的第二加藥箱以及第二沉淀池，所述多余鈣去除池包括加入Na2CO3的第三加藥箱以及第三沉淀池，并且所述第一加藥箱、第一沉淀池、第二加藥箱、第二沉淀池、第三加藥箱和第三沉淀池依次連接，在第一加藥箱、第二加藥箱和第三加藥箱內部均設有攪拌裝置，所述第一加藥箱與外部廢水池連接，所述第三沉淀池與多介質過濾器入口連接;

　　所述多介質過濾器出口與樹脂罐入口連接，所述膜裝置包括依次連接的超濾裝置、第一水箱和反滲透裝置，所述超濾裝置與樹脂罐出口連接，并且超濾裝置包括多個并列的超濾濾芯，所述反滲透裝置的出口與第二水箱連接;

　　所述第二水箱與蒸發裝置入口連接，所述蒸發裝置出口與結晶裝置入口連接，所述結晶裝置出口與外部回收裝置連接。

　　2.根據權利要求1所述的一種焦化廢水濃鹽水回收利用裝置，其特征在于：

　　所述膜裝置的反滲透裝置為PH值10.5-11的反滲透裝置。

　　3.根據權利要求1或2所述的一種焦化廢水濃鹽水回收利用裝置，其特征在于：所述樹脂罐所用樹脂為強酸性樹脂，并且樹脂罐工作壓力小于0.6MPa。

　　4.根據權利要求1或2所述的一種焦化廢水濃鹽水回收利用裝置，其特征在于：所述蒸發裝置為MVR蒸發裝置。

　　說明書

　　一種焦化廢水濃鹽水回收利用裝置

　　技術領域

　　一種焦化廢水濃鹽水回收利用裝置，屬于焦化廢水鹽水處理裝置技術領域，特別是一種涉及處理濃鹽水的裝置。

　　背景技術

　　國內頻繁出現的霧霾天氣，對中國的大氣污染治理提出了新的要求。在焦化行業，干熄焦技術是公認的提高焦炭質量、改善大氣環境質量、能源回收利用的綠色環保技術。在干熄焦項目建設成后，對于獨立焦化企業來水，原先靠濕熄焦建立的水平衡被打破;各焦化企業紛紛上馬焦化廢水深度處理項目，但此技術只能回收70%的水，仍有30%的濃鹽水無法回收利用，焦化企業不得已保留部分濕熄焦，嚴重影響干熄焦項目的經濟效益和環保效益。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種回收率較高、成本又較低的焦化廢水濃鹽水回收利用裝置。

　　為解決上述技術問題，本實用新型所采用的技術方案：一種焦化廢水濃鹽水回收利用裝置，包括硬度處理裝置、多介質過濾器、樹脂罐、膜裝置、蒸發裝置和結晶裝置;

　　所述硬度處理裝置為包括硫酸根去除池、鈣鎂去除池、多余鈣去除池的三級硬度去除池，所述硫酸根去除池包括加入BaCl2的第一加藥箱以及第一沉淀池，所述鈣鎂去除池包括加入Ca(OH)2的第二加藥箱以及第二沉淀池，所述多余鈣去除池包括加入Na2CO3的第三加藥箱以及第三沉淀池，并且所述第一加藥箱、第一沉淀池、第二加藥箱、第二沉淀池、第三加藥箱和第三沉淀池依次連接，在第一加藥箱、第二加藥箱和第三加藥箱內部均設有攪拌裝置，所述第一加藥箱與外部廢水池連接，所述第三沉淀池與多介質過濾器入口連接;

　　所述多介質過濾器出口與樹脂罐入口連接，所述膜裝置包括依次連接的超濾裝置、第一水箱和反滲透裝置，所述超濾裝置與樹脂罐出口連接，并且超濾裝置包括多個并列的超濾濾芯，所述反滲透裝置的出口與第二水箱連接;

　　所述第二水箱與蒸發裝置入口連接，所述蒸發裝置出口與結晶裝置入口連接，所述結晶裝置出口與外部回收裝置連接。

　　所述膜裝置的反滲透裝置為PH值10.5-11的反滲透裝置。

　　所述樹脂罐所用樹脂為強酸性樹脂，并且樹脂罐工作壓力小于0.6MPa。

　　所述蒸發裝置為MVR蒸發裝置。

　　本實用新型和現有技術相比具有的有益效果：本實用新型通過硬度處理裝置去除硫酸根、鈣鎂離子以及多余鈣，通過多介質過濾器去除懸浮物和膠體，通過樹脂罐的樹脂交換進一步去除水中殘余的鈣鎂離子，通過膜裝置的超濾裝置進一步過濾，高PH反滲透裝置去除鹽分，將產生的脫鹽水回用，而濃鹽水則經過第二水箱依次進入蒸發裝置、結晶裝置，由此完成整個濃鹽水的回收處理工作;

　　與現有技術相比，本實用新型由于采用了硬度處理裝置、多介質過濾器、樹脂罐等預處理裝置，再經過反滲透裝置對焦化廢水進行高效回收，即將脫鹽水回收利用，這使得焦化廢水后續蒸發結晶濃鹽水量大幅度減少，同現有技術相比，本實用新型可以從焦化廢水深度處理濃鹽水中再多回收20%，使總回收率達到90%以上，剩余10%高濃鹽水進入蒸發結晶裝置，這樣就減少了濕熄焦的使用甚至可以不使用濕熄焦，使得總成本明顯下降。與此同時，高回收率的濃鹽水可以使獨立焦化企業干熄焦項目滿負荷運行，有利于大氣污染治理。
