申請日2017.01.06

　　公開(公告)日2017.07.28

　　IPC分類號C02F1/52

　　摘要

　　本實用新型屬于污水處理設備領域，具體為污水初沉池的加藥裝置，固體加藥口和液體加藥口，所述的固體加藥口下方連接有溶解腔，所述的溶解腔側壁上開設有多個透水孔;透水孔的孔徑小于固體藥劑的粒徑;所述的液體加藥口為一個頂部開口的容器，容器的底部與初沉池側壁通過管道連通;所述的液體加藥口內安裝有攪拌槳，所述的攪拌槳通過垂直軸月電機連接，所述的液體加藥口上還安裝有加藥漏斗。本實用新型提供的污水初沉池的加藥裝置，將固體藥劑和液體藥劑分開加入，固體藥劑不需要預先進行溶解，直接加入，在加藥裝置內進行溶劑解，然后再進入到水池內，不會發生藥劑沉淀，產生浪費。

　　權利要求書

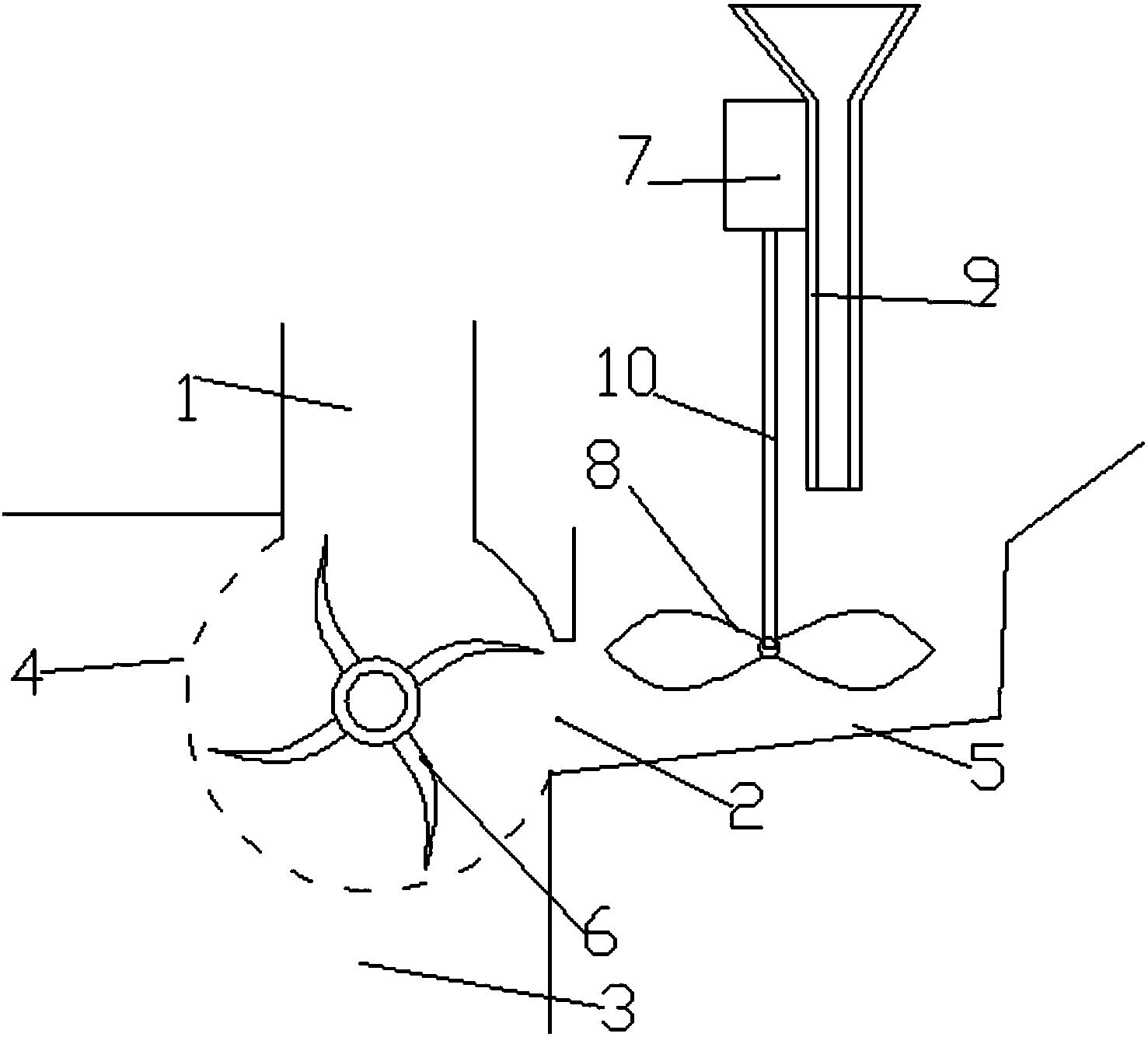

　　1.污水初沉池的加藥裝置，其特征在于，包括固體加藥口(1)和液體加藥口(5)，所述的固體加藥口(1)下方連接有溶解腔(4)，所述的溶解腔(4)側壁上開設有多個透水孔;透水孔的孔徑小于固體藥劑的粒徑;所述的液體加藥口(5)為一個頂部開口的容器，容器的底部與初沉池(3)側壁通過管道(2)連通;所述的液體加藥口(5)內安裝有攪拌槳(8)，所述的攪拌槳(8)通過垂直軸(10)月電機(7)連接，所述的液體加藥口(5)上還安裝有加藥漏斗(9)。

　　2.根據權利要求1所述的污水初沉池的加藥裝置，其特征在于，所述的液體加藥口(5)的底部為斜面，斜面較低的一端與管道(2)連接。

　　3.根據權利要求1所述的污水初沉池的加藥裝置，其特征在于，所述的溶解腔(4)為圓柱體形狀，軸心線水平安裝，圓柱體軸心線安裝有水平軸，水平軸上安裝有攪拌葉片(6)，水平軸與電機連接。

　　4.根據權利要求1所述的污水初沉池的加藥裝置，其特征在于，所述的液體加藥口(5)的管道(2)與溶解腔(4)連通。

　　5.根據權利要求1所述的污水初沉池的加藥裝置，其特征在于，所述的溶解腔(4)位于初沉池(3)的液面下方。

　　說明書

　　污水初沉池的加藥裝置

　　技術領域

　　本實用新型屬于污水處理設備領域，具體為污水初沉池的加藥裝置。

　　背景技術

　　在污水處理的初級沉淀池上，一般需要添加多種化學藥劑，用于調整酸堿度、促進沉淀的絮凝等，由于添加的藥劑種類較多，并且部分藥劑是固體，需要經過溶解才能加入，不然容易沉淀到底部淤泥中，造成藥劑的浪費。

　　實用新型內容

　　針對上述技術問題，本實用新型提供一種不需要對固體藥劑預先溶解的加藥裝置。

　　具體技術方案為：

　　污水初沉池的加藥裝置，固體加藥口和液體加藥口，所述的固體加藥口下方連接有溶解腔，所述的溶解腔側壁上開設有多個透水孔;透水孔的孔徑小于固體藥劑的粒徑;所述的液體加藥口為一個頂部開口的容器，容器的底部與初沉池側壁通過管道連通;所述的液體加藥口內安裝有攪拌槳，所述的攪拌槳通過垂直軸月電機連接，所述的液體加藥口上還安裝有加藥漏斗。

　　所述的液體加藥口的底部為斜面，斜面較低的一端與管道連接。

　　所述的溶解腔為圓柱體形狀，軸心線水平安裝，圓柱體軸心線安裝有水平軸，水平軸上安裝有攪拌葉片，水平軸與電機連接。

　　所述的液體加藥口的管道與溶解腔連通。

　　所述的溶解腔位于初沉池的液面下方。

　　本實用新型提供的污水初沉池的加藥裝置，將固體藥劑和液體藥劑分開加入，固體藥劑不需要預先進行溶解，直接加入，在加藥裝置內進行溶解，然后再進入到水池內，不會發生藥劑沉淀，產生浪費。
