申請日2015.10.19

　　公開(公告)日2016.03.23

　　IPC分類號C02F1/04

　　摘要

　　本實用新型公開了一種廢水除磷池，包括蒸餾釜，其特征在于：所述蒸餾釜的外壁上設有循環水夾套層，所述循環水夾套層上設有進水管和出水管，所述蒸餾釜的底部設有排水管道，所述排水管道的側壁上設有控制閥。本實用新型結構簡單，操作方便，除磷效果好。

　　權利要求書

　　1.一種廢水除磷池，包括蒸餾釜，其特征在于：所述蒸餾釜的外壁上設有循環水夾套層，所述循環水夾套層上設有進水管和出水管，所述蒸餾釜的底部設有排水管道，所述排水管道的側壁上設有控制閥，所述排水管的下端面連通除磷池，所述除磷池的上側壁上設有攪拌架。

　　2.根據權利要求1所述廢水除磷池，其特征在于：所述除磷池的側壁上通過管道連通泵體。

　　說明書

　　廢水除磷池

　　技術領域

　　本實用新型涉及一種化工設備，具體是一種廢水除磷池。

　　背景技術

　　現有技術中，在化工領域的生產制造過程中，容易產生大量的廢水，廢水中含有磷，如果不經過處理，直接排放的話，會造成水資源污染。

　　實用新型內容

　　本實用新型目的是提供了一種結構簡單，操作方便，除磷效果好的廢水除磷池。

　　本實用新型解決技術問題提供如下方案：

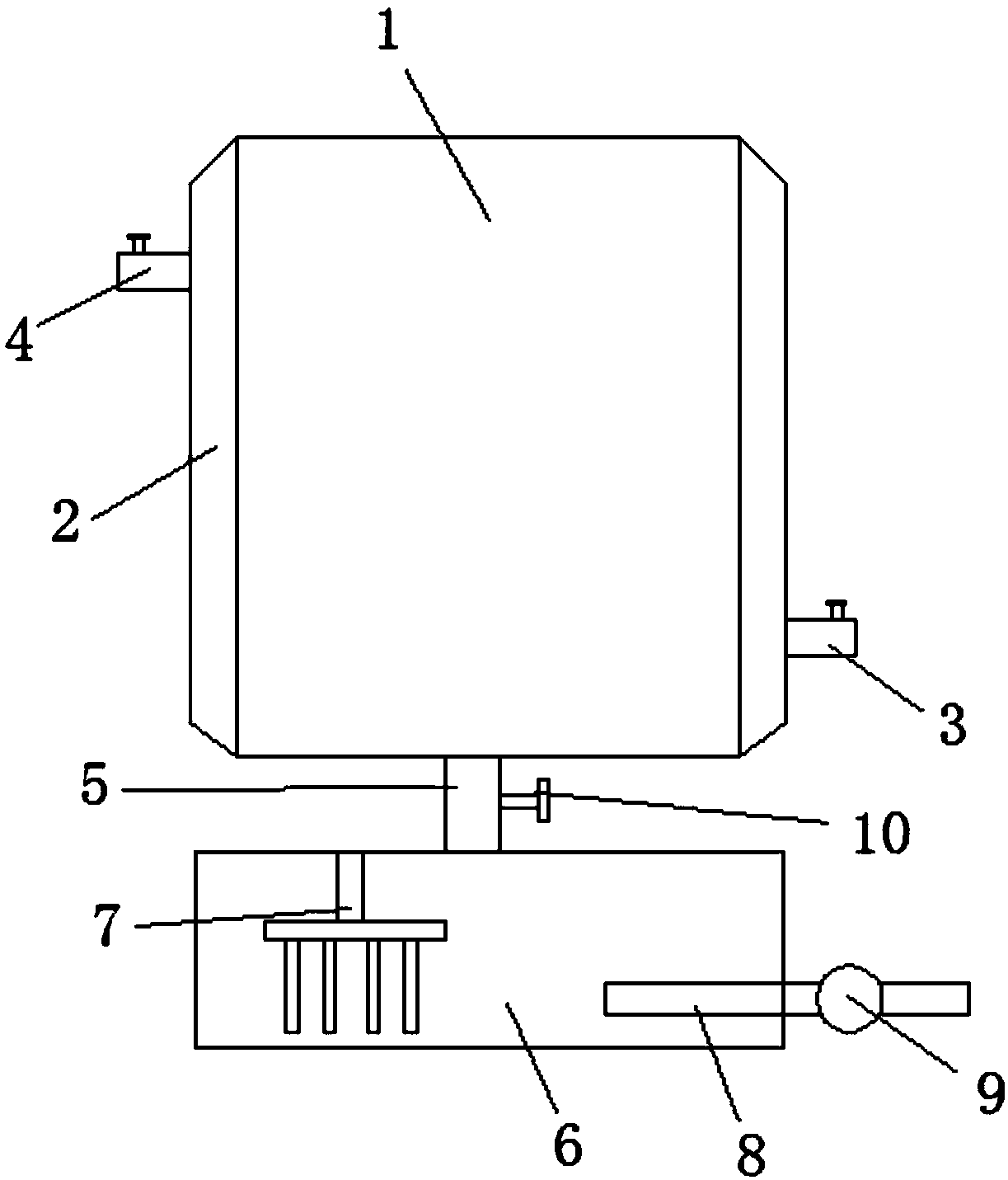

　　一種廢水除磷池，包括蒸餾釜，其特征在于：所述蒸餾釜的外壁上設有循環水夾套層，所述循環水夾套層上設有進水管和出水管，所述蒸餾釜的底部設有排水管道，所述排水管道的側壁上設有控制閥，所述排水管的下端面連通除磷池，所述除磷池的上側壁上設有攪拌架。

　　所述除磷池的側壁上通過管道連通泵體。

　　本實用新型在蒸餾釜的外壁上設有循環水夾套層，且在循環水夾套層上設有進水管和出水管，在工作時，通過循環水夾套層上的進水管和出水管進行降溫，當蒸餾釜內的溫度降到50-60度時，打開蒸餾釜底部的閥門，讓廢水排入除磷池內，同時除磷池內攪拌架進行及時攪拌，同時除磷池的側壁上泵體將廢水泵入下一道工序。
