申請日2015.07.28
公開(公告)日2015.11.25
IPC分類號C01D3/06; C02F9/14
摘要
一種煤化工濃鹽廢水的凈化處理和純鹽回收工藝是在污水回用多級反滲透處理工藝后增設有吸附處理工序，對高濃度鹽水中的有機物大分子和重金屬進行吸附處理;在吸附處理工序后增設有蒸發冷凍脫鹽工序，達到對自然能和工廠低位廢熱資源的有效利用以及對含鹽廢水有效去除的目的;在吸附處理工序和脫鹽工序間增設化學分離工序，使含鹽廢水中的硫酸根離子全部轉化為了氯離子，并將所得固體分別收集回用，富含硝酸鹽的結晶分鹽后的母液則返回生化處理段進行反硝化處理。本工藝有效地將含鹽廢水中的鹽析出，同時硝酸鹽返回生化處理，蒸發二次蒸汽冷凝液回收利用，使得整個工序達到了零排放和資源有效化利用的目的。
權利要求書
1.一種煤化工濃鹽廢水的凈化處理和鹽回收工藝，其所述工藝是基于物理吸附、化學分離、天然能利用、全相變直接換熱蒸發結晶、冷凍結晶，實現對煤化工濃鹽廢水的凈化處理和鹽回收。
2.如權利要求1所述的工藝，其所述凈化處理工藝是物理吸附和天然能利用時，其工藝步驟如下：
1)將煤化工產業污水回用裝置中所得流量小于100m3/h、有機物濃度COD為4000~6000mg/L、重金屬總量(鉻、鎘、鉛、砷等)為8~10mg/L、TDS含量大于40000mg/L的含鹽廢水經含鹽廢水收集罐(1)收集后送至吸附器(2)中，利用吸附器(2)中的沸石/活性炭復合吸附劑對含鹽廢水中的難降解大分子有機物、重金屬以及生色團等物質進行吸附處理，得到CODCr、重金屬總量、氨氮、濁度、色度(稀釋倍數)含量分別小于20mg/L、2mg/L、3mg/L、5mg/L、10的含鹽廢水及飽和吸附劑，其中含鹽廢水送入廢水緩沖槽(5)中，飽和吸附劑則送往焚燒工序處理或再生;
2)控制廢水緩沖槽(5)中含鹽廢水的鈉離子質量濃度為5~10%，后送往曬鹽池(6)中利用春夏季的自然能以及工廠煙道氣、低壓蒸汽等低位廢熱在30~50℃下進行蒸發結晶操作，從而得到去除了氯化鈉的含鹽廢水以及氯化鈉結晶，其中氯化鈉固體定期取出，含鹽廢水則待其氯離子含量低于10mg/L時送至芒硝池(7)中，否則繼續返回廢水緩沖槽(5)進行循環蒸發結晶;
3)進入芒硝池(7)中的含鹽廢水利用冬季的自然能，在-5~-10℃下進行冷凍結晶操作，從而得到去除了芒硝的含鹽廢水以及芒硝結晶，其中芒硝固體定期取出，含鹽廢水則待其硫酸根含量低于10mg/L時送往第一結晶母液緩沖槽(8)中進行收集，否則繼續返回曬鹽池(6)中進行循環冷凍結晶;
4)進入第一結晶母液緩沖槽(8)中的含鹽廢水經收集后送至硝化池(9)中進行反硝化處理，將其中的硝酸根離子經亞硝酸根離子后轉化為氮?dú)夂脱鯕馀湃氪髿庵�，最終得到的處理水則作為工廠循環水使用。
3.如權利要求1所述的煤化工濃鹽廢水的凈化處理和鹽回收工藝，其所述凈化處理工藝是物理吸附、全相變直接換熱蒸發結晶和冷凍結晶時，其所述工藝步驟如下：
1)將煤化工產業污水回用裝置中所得流量小于100m3/h、有機物濃度COD為4000~6000mg/L、重金屬總量(鉻、鎘、鉛、砷等)為8~10mg/L、TDS含量大于40000mg/L的含鹽廢水經含鹽廢水收集罐(1)收集后送至吸附器(2)中，利用吸附器(2)中的沸石/活性炭復合吸附劑對含鹽廢水中的難降解大分子有機物、重金屬以及生色團等物質進行吸附處理，得到CODCr、重金屬總量、氨氮、濁度、色度(稀釋倍數)含量分別小于20mg/L、2mg/L、3mg/L、5mg/L、10的含鹽廢水及飽和吸附劑，其中含鹽廢水送入廢水緩沖槽(5)中，飽和吸附劑則送往焚燒工序處理或再生;
2)控制廢水緩沖槽(5)中含鹽廢水的鈉離子質量濃度為5~10%，后送至含鹽廢水新鮮蒸汽預熱器(10)和含鹽廢水二次蒸汽預熱器(11)中進行預熱處理，其中新鮮蒸汽溫度為150℃，二次蒸汽溫度為105~110℃，待常溫鹽水經預熱處理至70~75℃后，送至直接換熱器(12)中利用低壓蒸汽直接帶壓加熱至85~90℃，后進入閃蒸槽(13)中進行微負壓蒸發，使溶液中氯化鈉濃度濃縮至27~28%，且從閃蒸槽(13)頂部出來的蒸汽，一部分經壓縮機(14)壓縮后送直接換熱器(12)加熱，或作為二次蒸汽返回至含鹽廢水二次蒸汽預熱器(11)中對含鹽廢水進行預熱，形成二次蒸汽冷凝液;另一部分則直接送至含鹽廢水二次蒸汽預熱器(11)中對含鹽廢水進行預熱，形成二次蒸汽冷凝液;液相則經氯化鈉結晶器(15)析出氯化鈉固體，后若其氯離子含量低于10mg/L，則導入第二結晶母液緩沖槽(16)中進行收集，反之則返回廢水緩沖槽(5)進行循環蒸發結晶;
3)進入第二結晶母液緩沖槽(16)中的含鹽廢水經收集后，送至冷凍裝置(17)中冷卻至-5~-10℃進行冷凍結晶操作，后經芒硝結晶器(18)析出芒硝，其中處理后的硫酸根含量低于10mg/L的含鹽廢水送往第一結晶母液緩沖槽(8)中進行收集，若硫酸根含量未達標則繼續返回第二結晶母液緩沖槽(16)中進行循環冷凍結晶;
4)進入第一結晶母液緩沖槽(8)中的含鹽廢水經收集后送至硝化池(9)中進行反硝化處理，將其中的硝酸根離子經亞硝酸根離子后轉化為氮?dú)夂脱鯕馀湃氪髿庵校罱K得到的處理水則作為工廠循環水使用。
4.如權利要求1所述的煤化工濃鹽廢水的凈化處理和鹽回收工藝，其所述凈化處理回收工藝步驟如下：
1)將煤化工產業污水回用裝置中所得流量小于100m3/h、有機物濃度COD為4000~6000mg/L、重金屬總量(鉻、鎘、鉛、砷等)為8~10mg/L、TDS含量大于40000mg/L的含鹽廢水經含鹽廢水收集罐(1)收集后送至吸附器(2)中，利用吸附器(2)中的沸石/活性炭復合吸附劑對含鹽廢水中的難降解大分子有機物、重金屬以及生色團等物質進行吸附處理后，得到CODCr、重金屬、氨氮、濁度、色度(稀釋倍數)含量分別小于20mg/L、2mg/L、3mg/L、5mg/L、10的含鹽廢水及飽和吸附劑，其中含鹽廢水送入化學反應槽(3)中，飽和吸附劑則送往焚燒工序處理或再生;
2)在化學反應槽(3)中，含鹽廢水與添加的氯化鈣反應，使含鹽廢水中的硫酸根離子和鈣離子反應生成硫酸鈣沉淀，并將含鹽廢水中的硫酸鈉全部轉化為氯化鈉，后經過濾器(4)實現固液分離，從而得到無硫酸鈉的含鹽廢水和固體硫酸鈣;
該過程反應條件為反應溫度10~40℃，反應時間0.5~1小時，氯化鈣的加入量按含鹽廢水中的硫酸鈉含量而定，即氯化鈣與硫酸鈉的摩爾比為1~3;反應產物中固體硫酸鈣收集待用，含鹽廢水送往廢水緩沖槽(5)中收集;
3)控制廢水緩沖槽(5)中含鹽廢水的鈉離子質量濃度為5%~10%，后送往曬鹽池(6)中利用春夏季的自然能以及工廠煙道氣、低壓蒸汽等低位廢熱在30~50℃下進行蒸發結晶操作，從而得到去除了氯化鈉的含鹽廢水以及氯化鈉結晶，其中氯化鈉固體定期取出，含鹽廢水則待其氯離子含量低于10mg/L時送至第一結晶母液緩沖槽(8)中進行收集，否則繼續返回廢水緩沖槽(5)進行循環蒸發結晶;
4)進入第一結晶母液緩沖槽(8)中的含鹽廢水經收集后送至硝化池(9)中進行反硝化處理，將其中的硝酸根離子經亞硝酸根離子后轉化為氮?dú)夂脱鯕馀湃氪髿庵�，最終得到的處理水則作為工廠循環水使用。
5.如權利要求1所述的煤化工濃鹽廢水的凈化處理和鹽回收工藝，其所述凈化處理和鹽回收工藝是在物理吸附后增設有化學反應工序，通過物理吸附、化學分離、全相變直接換熱蒸發結晶過程實現，具體工藝步驟如下：
1)將煤化工產業污水回用裝置中所得流量小于100m3/h、有機物濃度COD為4000~6000mg/L、重金屬總量(鉻、鎘、鉛、砷等)為8~10mg/L、TDS含量大于40000mg/L的含鹽廢水經含鹽廢水收集罐(1)收集后送至吸附器(2)中，利用吸附器(2)中的沸石/活性炭復合吸附劑對含鹽廢水中的難降解大分子有機物、重金屬以及生色團等物質進行吸附處理后，得到CODCr、重金屬、氨氮、濁度、色度(稀釋倍數)含量分別小于20mg/L、2mg/L、3mg/L、5mg/L、10的含鹽廢水及飽和吸附劑，其中含鹽廢水送入化學反應槽(3)中，飽和吸附劑則送往焚燒工序處理或再生;
2)在化學反應槽(3)中，含鹽廢水與添加的氯化鈣反應，使含鹽廢水中的硫酸根離子和鈣離子反應生成硫酸鈣沉淀，并將含鹽廢水中的硫酸鈉全部轉化為氯化鈉，后經過濾器(4)實現固液分離，從而得到無硫酸鈉的含鹽廢水和固體硫酸鈣;
該過程反應條件為反應溫度10~40℃，反應時間0.5~1小時，氯化鈣的加入量按含鹽廢水中的硫酸鈉含量而定，即氯化鈣與硫酸鈉的摩爾比為1~3;反應產物中固體硫酸鈣收集待用，含鹽廢水送往廢水緩沖槽(5)中收集;
3)控制廢水緩沖槽(5)中含鹽廢水的鈉離子質量濃度為5%~10%，后送往送至含鹽廢水新鮮蒸汽預熱器(10)和含鹽廢水二次蒸汽預熱器(11)中進行預熱處理，其中新鮮蒸汽溫度為150℃，二次蒸汽溫度為105~110℃，待常溫鹽水經預熱處理至70~75℃后，送至直接換熱器(12)中利用低壓蒸汽直接帶壓加熱至85~90℃，后進入閃蒸槽(13)中進行微負壓蒸發，使溶液中氯化鈉濃度濃縮至27~28%，且從閃蒸槽(13)頂部出來的蒸汽，一部分經壓縮機(14)壓縮后送直接換熱器(12)加熱，或作為二次蒸汽返回至含鹽廢水二次蒸汽預熱器(11)中對含鹽廢水進行預熱，形成二次蒸汽冷凝液;另一部分則直接送至含鹽廢水二次蒸汽預熱器(11)中對含鹽廢水進行預熱，形成二次蒸汽冷凝液;液相則經氯化鈉結晶器(15)析出氯化鈉固體，后若其氯離子含量低于10mg/L，則導入第一結晶母液緩沖槽(8)中進行收集，反之則返回廢水緩沖槽(5)進行循環蒸發結晶;
4)進入第一結晶母液緩沖槽(8)中的含鹽廢水經收集后送至硝化池(9)中進行反硝化處理，將其中的硝酸根離子經亞硝酸根離子后轉化為氮?dú)夂脱鯕馀湃氪髿庵�，最終得到的處理水則作為工廠循環水使用。
說明書
一種煤化工濃鹽廢水的凈化處理和純鹽回收工藝
技術領域
本發明涉及一種煤化工濃鹽廢水的凈化處理和純鹽回收工藝，具體是一種利用物理吸附、化學分離、天然能利用、全相變直接換熱蒸發結晶、冷凍結晶的方法處理煤化工高濃度含鹽廢水的工藝。
背景技術
煤化工過程是一類以煤為原料，經化學加工使煤轉化為氣體、液體和固體燃料以及化學品的工業過程，主要包括煤的氣化、凈化、合成、液化、干餾，以及焦油加工和電石乙炔化工等工藝。隨著世界石油資源的不斷減少，以煤氣化為龍頭的新一代煤化工正在興起，但在此工藝過程中，由于原水、煤氣化以及工藝過程添加的化學品中有大量鹽分和雜質的存在，使得煤氣洗滌廢水、循環水系統排水、化學水站排水以及全廠生活、化驗、地面沖洗水等工序都會聚集大量的工業含鹽廢水，此類含鹽廢水量大約為80~1000萬噸/年，且主要含有有機物、重金屬生色團、助色團以及雜鹽。在這些組成物質中，首先由于煤氣化技術或者煤氣來源的不同，會導致生產過程中出現苯酚類、喹啉類及吲哚類等一些難降解有機物，從而使得煤化工行業的外排水經生化處理工藝后CODCr值很難達到排放標準，而對環境造成污染，由于水資源的匱乏和缺乏納污水體，此類煤化工項目一般按零排放和鹽回收資源化考慮。廢水經生化處理和回用后的含鹽廢水中CODCr濃度大于1000mg/L時，首先不能直接排放，并且會使得后續的鹽水蒸發工序中產生大量的泡沫，影響蒸發效果和鹽的純度;其次，重金屬的存在影響鹽的質量;再者，生色團和助色團的存在又會使得煤化工廢水表現出色度和濁度很高的問題。在煤化工生產廢水收集過程中，廢水中的鹽類物質會被逐漸濃縮，而使其TDS含量高達30000~350000mg/L，且主要以NaCl、Na2SO4、NaNO3的形式存在，如果將此類含鹽廢水不加以處理而直接排放，造成環境污染，不僅會造成土壤的鹽堿化、影響水質及土質，破壞土壤結構，影響生態環境，而且會浪費掉濃水中所含的大量NaCl和Na2SO4等有用物質，不利于實現循環經濟;而若對其進行稀釋，待達到排放標準后再排放，則不僅沒有解決環境污染問題，還增加了稀釋水的用量使得成本進一步提高;若將此部分水返回裝置中作為回水或者洗滌水用，則由于水中各種鹽分的存在以及在循環過程中的不斷累積，最終會抑制微生物的生長，阻礙廢水的后處理工序。此外廢水中氯鹽和硫酸鹽等物質的存在還會引起設備的結構、腐蝕、堵塞以及軟泥沉積等現象的發生。因此隨著國家排放要求和人們環保意識的提高，人們?cè)絹碓蕉嗟募杏陂_發一種新型的煤化工含鹽廢水的處理技術，以期實現對煤化工中含鹽廢水的凈化處理和鹽類回收之目的，從而根本上解決煤化工含鹽廢水的污染問題，做到有機物有效處理、有效資源的合理利用以及廢水循環利用和零排放的目的。
目前，在煤化工CODCr、重金屬、氨氮、色度和濁度等物質的處理技術中，吸附法由于其成本低、操作簡單，對重金屬選擇性好、穩定性高等優點而受到了廣泛的研究和關注，如現有技術CN204058121U公開了“一種煤化工廢水深度處理裝置”，在此技術中即采用了兩級臭氧催化氧化及聯合活性炭吸附作用，實現了對煤化工廢水的深度處理;現有技術CN101857331A公開了一種“煤化工廢水零排放處理方法及系統”，即采用活性焦吸附及多級膜分離系統實現了煤化工廢水的零排放;現有技術CN103288298A公開了“一種處理焦化廢水和煤化工廢水的新工藝”，是采用樹脂吸附劑實現了對煤化工有機殘留物的處理。但此種方法存在著有機殘留物濃度高(100mg/L)、預處理難度大、強度差、使用過程中吸附劑破碎嚴重，壽命短等缺陷。此外，針對煤化工廢水中鹽的提純和凈化，則由于傳統的自然能蒸發冷凍結晶脫鹽法具有對進水水質要求低、生產能力大、產水純度高、所需熱量不僅可以利用煤化工廠的低品位熱，而且還可以直接將自然能作為能源使用，以及安全環保等優點，而非常適合于周邊環境為日照充足、年溫差和晝夜溫差大，干旱少雨，風多的地方，故在近年來越來越受到人們的關注和重視，但此種技術主要用于鹽湖鹵水的清潔生產以及硫酸鈉、氯化鈉鹽類的分離，并未直接用于對煤化工含鹽廢水進行處理，如現有技術CN102910652A公開的一種“高原硫酸鹽型硼鋰鹽湖鹵水的清潔生產工藝”，即利用夏季和冬季的溫度變化，分別在氯化鈉池和芒硝池中析出了氯化鈉和芒硝固體，但此種工藝針對的是鹽湖鹵水，且處理的原料中不含有重金屬和有機物。再者，此種工藝在生產過程中存在著如下的兩個缺點：一是生產過程一般都是露天作業，蒸發的水分受氣象條件的影響較大，生產難以連續，需要占用很大的土地面積，從而造成了不必要的資源浪費;二是由于工藝本身的特點以及自身工藝原理的限制，使得經此工藝得到的固體鹽為氯化鈉和芒硝的復合鹽，導致固相產品不能滿足市場需求，還需繼續分離，造成了資源浪費和成本上升。故針對以上兩種情況人們對此技術進行了改造，如現有技術CN102603023A公開的一種“利用太陽能和空氣對含鹽水進行蒸發濃縮的方法和設備”中提出了利用閃蒸和冷卻濃縮的技術對含鹽水進行蒸發濃縮，提高了鹽類的處理效率，縮短了處理時間，但此專利中并未對含鹽廢水中的各個鹽分進行詳細的分離，且最終濃縮得到的高濃含鹽廢水的去向也未詳細說明;現有技術CN1644504A公開的“一種鹽場曬鹽的方法”中提出在蒸發池中增設支撐桿和噴水頭，在一定程度上加快了鹽的析出率，但若將其應用于煤化工中則由于煤化工含鹽廢水的特殊性質有可能會導致管路的堵塞，且當化工廠遇到緊急情況需快速處理含鹽廢水時，此種方法扔存在著耗時長，效果低的缺點;現有技術CN101143730A公開的一種“未經灘田復曬的苦鹵直接真空蒸發制鹽工藝方法”，可以將鹽的質量提高5個百分比，但此工藝復雜，且維持裝置的真空度需要消耗大量的能量。現有技術CN103754898B中闡述了采用氯化鈣做為轉化劑，利用硫酸鈣溶解度較小的性質，將廢水中的硫酸鈉轉化為氯化鈉，進而實現鹽類的凈化和提純，但此專利所應用的領域?yàn)榧儔A工藝，其工藝路線與煤化工含鹽廢水的處理有明顯差別，且專利中并未給出詳細的工藝參數。綜上所述，針對目前煤化工含鹽廢水的現狀，出于保護環境和節約能源，將物理吸附、自然能利用引入到煤化工含鹽廢水處理中具有重要的戰略意義;且同時為了應對化工廠中出現的廢水處理量大、用地面積緊張、處理時間緊迫等情況，在此基礎上在開發出一種快速有效的含鹽廢水處理工藝;此外，出于產品純度和市場需求考慮，還應在上述兩種工藝的基礎上做進一步完善，將化學分離過程引入到煤化工含鹽廢水處理中，以期解決含鹽廢水提純以及單一鹽類制備的問題。
發明內容
基于上述現有技術，本發明要解決的具體技術問題是提供一種煤化工濃鹽廢水的凈化處理和鹽回收工藝，以通過物理吸附法達到對煤化工含鹽廢水中殘余CODCr、重金屬、氨氮、色度和濁度等指標的有效控制，并將化學分離、自然能蒸發冷凍工藝或全相變直接換熱蒸發結晶、冷凍結晶工藝應用于煤化工含鹽廢水的處理過程中，以期為煤化工含鹽廢水的有效處理尋找出一種新的處理方法。
本發明上述目的是通過以下技術方案實現的。
一種煤化工濃鹽廢水的凈化處理和鹽回收工藝，其所述工藝是基于物理吸附、化學分離、天然能利用、全相變直接換熱蒸發結晶、冷凍結晶等過程，實現對煤化工濃鹽廢水的凈化處理及鹽回收;
一種煤化工濃鹽廢水的凈化處理和鹽回收工藝，其特征在于在于當采用物理吸附、天然能利用等技術時，其具體工藝步驟如下：

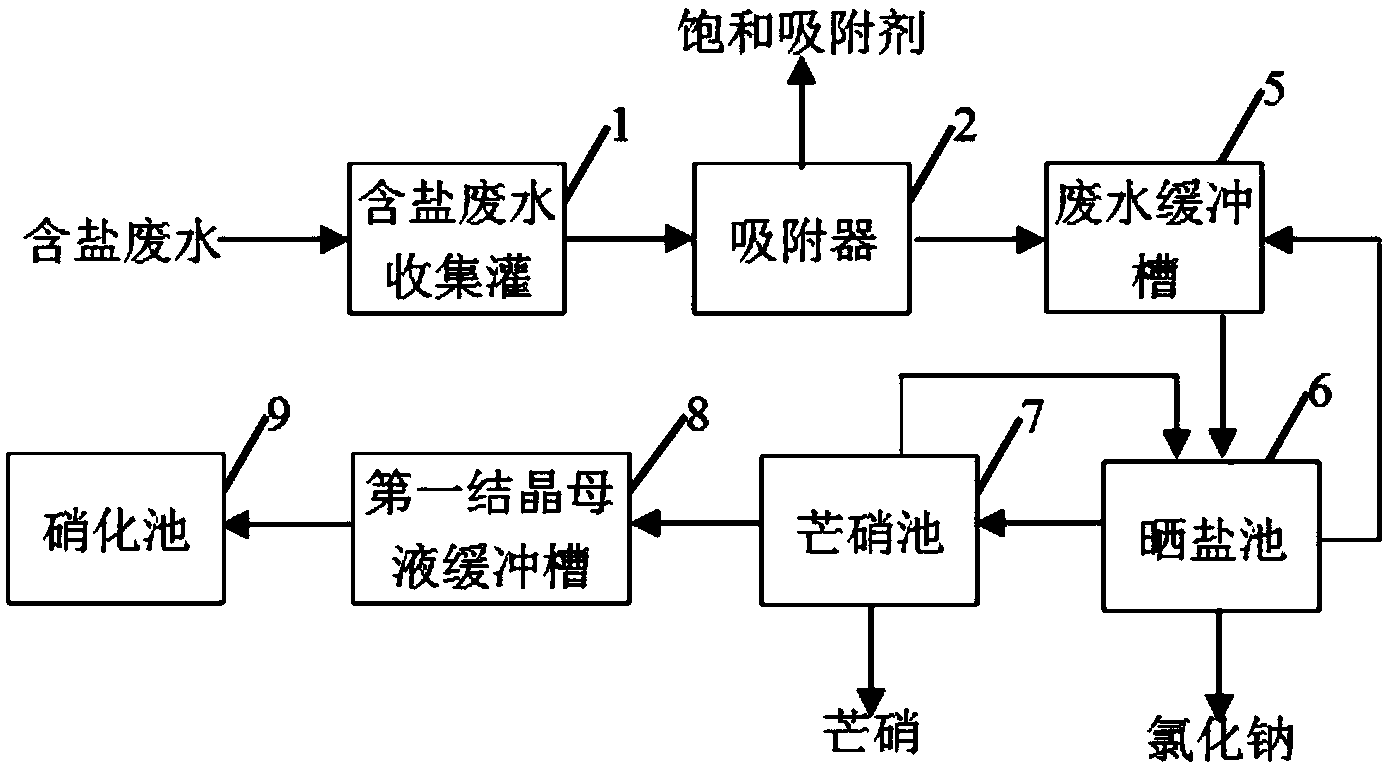

1)將煤化工產業污水回用裝置中所得流量小于100m3/h、有機物濃度COD為4000~6000mg/L、重金屬總量(鉻、鎘、鉛、砷等)為8~10mg/L、TDS含量大于40000mg/L的含鹽廢水經含鹽廢水收集罐(1)收集后送至吸附器(2)中，利用吸附器(2)中的沸石/活性炭復合吸附劑對含鹽廢水中的難降解大分子有機物、重金屬以及生色團等物質進行吸附處理，得到CODCr、重金屬總量、氨氮、濁度、色度(稀釋倍數)含量為20mg/L、2mg/L、3mg/L、5mg/L、10的含鹽廢水及飽和吸附劑，其中含鹽廢水送入廢水緩沖槽(5)中，飽和吸附劑則送往焚燒工序處理或再生;
2)控制廢水緩沖槽(5)中含鹽廢水的鈉離子質量濃度為5%~10%，后送往曬鹽池(6)中利用春夏季的自然能以及工廠煙道氣、低壓蒸汽等低位廢熱在30~50℃下進行蒸發結晶操作，從而得到去除了氯化鈉的含鹽廢水以及氯化鈉結晶，其中氯化鈉固體定期取出，含鹽廢水則待其氯離子含量低于10mg/L時送至芒硝池(7)中，否則繼續返回廢水緩沖槽(5)進行循環蒸發結晶;
3)進入芒硝池(7)中的含鹽廢水利用冬季的自然能，在-5~-10℃下進行冷凍結晶操作，從而得到去除了芒硝的含鹽廢水以及芒硝結晶，其中芒硝固體定期人為挖出，含鹽廢水則待其硫酸根含量低于10mg/L時送往第一結晶母液緩沖槽(8)中進行收集，否則繼續返回曬鹽池(6)中進行循環冷凍結晶;
4)進入第一結晶母液緩沖槽(8)中的含鹽廢水經收集后送至硝化池(9)中進行反硝化處理，將其中的硝酸根離子經亞硝酸根離子后轉化為氮?dú)夂脱鯕馀湃氪髿庵�，最終得到的處理水則作為工廠循環水使用。
一種煤化工濃鹽廢水的凈化處理和鹽回收工藝，其特征在于當化工廠所處理的含鹽廢水量過多、所需廠區面積過大或需快速連續處理時，則可利用物理吸附、全相變直接換熱蒸發結晶、冷凍結晶等過程，其具體工藝路線為：
1)將煤化工產業污水回用裝置中所得流量小于100m3/h、有機物濃度COD為4000~6000mg/L、重金屬總量(鉻、鎘、鉛、砷等)為8~10mg/L、TDS含量大于40000mg/L的含鹽廢水經含鹽廢水收集罐(1)收集后送至吸附器(2)中，利用吸附器(2)中的沸石/活性炭復合吸附劑對含鹽廢水中的難降解大分子有機物、重金屬以及生色團等物質進行吸附處理，得到CODCr、重金屬總量、氨氮、濁度、色度(稀釋倍數)含量為20mg/L、2mg/L、3mg/L、5mg/L、10的含鹽廢水及飽和吸附劑，其中含鹽廢水送入廢水緩沖槽(5)中，飽和吸附劑則送往焚燒工序處理或再生;
2)控制廢水緩沖槽(5)中含鹽廢水的鈉離子質量濃度為5%~10%，后送至含鹽廢水新鮮蒸汽預熱器(10)和含鹽廢水二次蒸汽預熱器(11)中進行預熱處理，其中新鮮蒸汽溫度為150℃，二次蒸汽溫度為105~110℃，待常溫鹽水經預熱處理至70~75℃后，送至直接換熱器(12)中利用低壓蒸汽直接帶壓加熱至85~90℃，后進入閃蒸槽(13)中進行微負壓蒸發，使溶液中氯化鈉濃度濃縮至27~28%，且從閃蒸槽(13)頂部出來的蒸汽，一部分經壓縮機(14)壓縮后送直接換熱器(12)加熱，或作為二次蒸汽返回至含鹽廢水二次蒸汽預熱器(11)中對含鹽廢水進行預熱，形成二次蒸汽冷凝液;另一部分則直接送至含鹽廢水二次蒸汽預熱器(11)中對含鹽廢水進行預熱，形成二次蒸汽冷凝液;液相則經氯化鈉結晶器(15)析出氯化鈉固體，后若其氯離子含量低于10mg/L，則導入第二結晶母液緩沖槽(16)中進行收集，反之則返回廢水緩沖槽(5)進行循環蒸發結晶;
3)進入第二結晶母液緩沖槽(16)中的含鹽廢水經收集后，送至冷凍裝置(17)中冷卻至-5~-10℃進行冷凍結晶操作，后經芒硝結晶器(18)析出芒硝，其中處理后的硫酸根含量低于10mg/L的含鹽廢水送往第一結晶母液緩沖槽(8)中進行收集，若硫酸根含量未達標則繼續返回第二結晶母液緩沖槽(16)中進行循環冷凍結晶;
4)進入第一結晶母液緩沖槽(8)中的含鹽廢水經收集后送至硝化池(9)中進行反硝化處理，將其中的硝酸根離子經亞硝酸根離子后轉化為氮?dú)夂脱鯕馀湃氪髿庵�，最終得到的處理水則作為工廠循環水使用。
一種煤化工濃鹽廢水的凈化處理和鹽回收工藝，其特征在于若在含鹽廢水處理過程中需對含鹽廢水的純度進行提純或者為了得到單一的鹽類，則可在物理吸附后增設化學反應工序，通過物理吸附、化學分離、天然能利用等過程實現，具體工藝路線為：
1)將煤化工產業污水回用裝置中所得流量小于100m3/h、有機物濃度COD為4000~6000mg/L、重金屬總量(鉻、鎘、鉛、砷等)為8~10mg/L、TDS含量大于40000mg/L的含鹽廢水經含鹽廢水收集罐(1)收集后送至吸附器(2)中，利用吸附器(2)中的沸石/活性炭復合吸附劑對含鹽廢水中的難降解大分子有機物、重金屬以及生色團等物質進行吸附處理后，得到CODCr、重金屬總量、氨氮、濁度、色度(稀釋倍數)含量分別小于20mg/L、2mg/L、3mg/L、5mg/L、10的含鹽廢水及飽和吸附劑，其中含鹽廢水送入化學反應槽(3)中，飽和吸附劑則送往焚燒工序處理或再生;
2)在化學反應槽(3)中，含鹽廢水與添加的氯化鈣反應，使含鹽廢水中的硫酸根離子和鈣離子反應生成硫酸鈣沉淀，并將含鹽廢水中的硫酸鈉全部轉化為氯化鈉，后經過濾器(4)實現固液分離，從而得到無硫酸鈉的含鹽廢水和固體硫酸鈣。該過程反應條件為反應溫度10~40℃，反應時間0.5~1小時，氯化鈣的加入量按含鹽廢水中的硫酸鈉含量而定，即氯化鈣與硫酸鈉的摩爾比為1~3;反應產物中固體硫酸鈣收集待用，含鹽廢水送往廢水緩沖槽(5)中收集;
3)控制廢水緩沖槽(5)中含鹽廢水的鈉離子質量濃度為5%~10%，后送往曬鹽池(6)中利用春夏季的自然能以及工廠煙道氣、低壓蒸汽等低位廢熱在30~50℃下進行蒸發結晶操作，從而得到去除了氯化鈉的含鹽廢水以及氯化鈉結晶，其中氯化鈉固體定期人為挖出，含鹽廢水則待其氯離子含量低于10mg/L時送至第一結晶母液緩沖槽(8)中進行收集，否則繼續返回廢水緩沖槽(5)進行循環蒸發結晶;
4)進入第一結晶母液緩沖槽(8)中的含鹽廢水經收集后送至硝化池(9)中進行反硝化處理，將其中的硝酸根離子經亞硝酸根離子后轉化為氮?dú)夂脱鯕馀湃氪髿庵校罱K得到的處理水則作為工廠循環水使用。
一種煤化工濃鹽廢水的凈化處理和純鹽回收工藝，其特征在于若在含鹽廢水處理過程中需對含鹽廢水的純度進行提純或者為了得到單一的鹽類，且處理量較大或?yàn)榱藴p少占地面積及處理時間時，則可在物理吸附后增設化學反應工序，通過物理吸附、化學分離、全相變直接換熱蒸發結晶等過程實現，具體工藝路線為：
1)將煤化工產業污水回用裝置中所得流量小于100m3/h、有機物濃度COD為4000~6000mg/L、重金屬總量(鉻、鎘、鉛、砷等)為8~10mg/L、TDS含量大于40000mg/L的含鹽廢水經含鹽廢水收集罐(1)收集后送至吸附器(2)中，利用吸附器(2)中的沸石/活性炭復合吸附劑對含鹽廢水中的難降解大分子有機物、重金屬以及生色團等物質進行吸附處理后，得到CODCr、重金屬總量、氨氮、濁度、色度(稀釋倍數)含量分別小于20mg/L、2mg/L、3mg/L、5mg/L、10的含鹽廢水及飽和吸附劑，其中含鹽廢水送入化學反應槽(3)中，飽和吸附劑則送往焚燒工序處理或再生;
2)在化學反應槽(3)中，含鹽廢水與添加的氯化鈣反應，使含鹽廢水中的硫酸根離子和鈣離子反應生成硫酸鈣沉淀，并將含鹽廢水中的硫酸鈉全部轉化為氯化鈉，后經過濾器(4)實現固液分離，從而得到無硫酸鈉的含鹽廢水和固體硫酸鈣。該過程反應條件為反應溫度10~40℃，反應時間0.5~1小時，氯化鈣的加入量按含鹽廢水中的硫酸鈉含量而定，即氯化鈣與硫酸鈉的摩爾比為1~3;反應產物中固體硫酸鈣收集待用，含鹽廢水送往廢水緩沖槽(5)中收集;
3)控制廢水緩沖槽(5)中含鹽廢水的鈉離子質量濃度為5%~10%，后送往送至含鹽廢水新鮮蒸汽預熱器(10)和含鹽廢水二次蒸汽預熱器(11)中進行預熱處理，其中新鮮蒸汽溫度為150℃，二次蒸汽溫度為105~110℃，待常溫鹽水經預熱處理至70~75℃后，送至直接換熱器(12)中利用低壓蒸汽直接帶壓加熱至85~90℃，后進入閃蒸槽(13)中進行微負壓蒸發，使溶液中氯化鈉濃度濃縮至27~28%，且從閃蒸槽(13)頂部出來的蒸汽，一部分經壓縮機(14)壓縮后送直接換熱器(12)加熱，或作為二次蒸汽返回至含鹽廢水二次蒸汽預熱器(11)中對含鹽廢水進行預熱，形成二次蒸汽冷凝液;另一部分則直接送至含鹽廢水二次蒸汽預熱器(11)中對含鹽廢水進行預熱，形成二次蒸汽冷凝液;液相則經氯化鈉結晶器(15)析出氯化鈉固體，后若其氯離子含量低于10mg/L，則導入第一結晶母液緩沖槽(8)中進行收集，反之則返回廢水緩沖槽(5)進行循環蒸發結晶;
4)進入第一結晶母液緩沖槽(8)中的含鹽廢水經收集后送至硝化池(9)中進行反硝化處理，將其中的硝酸根離子經亞硝酸根離子后轉化為氮?dú)夂脱鯕馀湃氪髿庵�，最終得到的處理水則作為工廠循環水使用。
實現本發明上述所提供的一種煤化工濃鹽廢水的凈化處理和鹽回收工藝，與現有含鹽廢水處理方法相比，其所具有的優點與積極效果如下。
本工藝?yán)梦椒▽?duì)含鹽廢水中的難降解有機物大分子、重金屬、生色團及助色團物質進行了吸附處理，有效地去除和降低了廢水中CODCr、重金屬、氨氮、色度和濁度等指標，達到了國家要求的直接排放標準(鹽除外)。
本工藝采用吸附處理方法，吸附劑用量少，新產生危廢量少，且吸附飽和后的吸附劑可以進行焚燒或者再生處理。
本工藝充分的利用了工廠廢熱以及自然能源的優勢，將蒸發冷凍結晶脫鹽法技術成功的引入到了煤化工含鹽廢水的處理工序中，為煤化工含鹽廢水的有效處理尋找出了一種新型的處理方法，達到了對廢水中鹽分的資源化利用。
本工藝在夏季所蒸發的水分無污染物，排放到空氣中可以有效的緩解空氣干燥，濕度較低的現象。
本工藝將全相變直接換熱蒸發結晶以及冷凍結晶技術引入到了煤化工含鹽廢水的處理過程中，提供了一種新的含鹽廢水處理方法，節約了用地，減少了處理周期，降低了蒸發冷凍脫鹽裝置對環境的依賴性，提高了去除率，保證了工廠的連續性和穩定性，擴大了此種方法的適用范圍。
本工藝所采用的全相變直接換熱裝置可使氣液的流速及填料的比表面積得到了大幅度的提升，在較短的氣液接觸時間內，達到熱平衡狀態，且設備體積小、換熱效率高、新鮮蒸汽耗量少、投資及運行費用低、實現了長周期穩定運行。
本工藝充分利用了二次蒸汽，減少了新鮮蒸汽的消耗量以及冷凝液的產量，且二次蒸汽冷凝液可直接回收或只做簡單處理即可回用。
本工藝有效地將含鹽廢水中的NaCl、Na2SO4等鹽析出，同時硝酸鹽返回生化處理，蒸發二次蒸汽冷凝液回收利用，使得整個工序達到了零排放和資源有效化利用的目的。
本工藝?yán)玫拟}法除鹽法，有效地將含鹽廢水中的硫酸鈉轉化為氯化鈉，從而不僅得到了單一的純度較高的氯化鈉鹽，而且減少了工廠廢固物的排放。
