申請日2015.08.26

　　公開(公告)日2016.02.24

　　IPC分類號C02F3/00

　　摘要

　　本實用新型涉及一種工藝廢水處理裝置，包括：容器殼體，所述容器殼體內部設置有生物濾膜隔板，所述生物濾膜隔板左側為污水反應池，生物濾膜隔板右側為清水池;所述生物膜隔板上端設置有鼓風機，所述鼓風機連接有風管，風管內伸入污水反應池底端;污水反應池左側連接有污水進口管;所述清水池右端設置有抽水泵，所述抽水泵連接有泵管，所述泵管內伸入清水池的底端，所述抽水泵還連接有清水出口管;所述抽水泵下端安裝有控制器;所述容器殼體下端連接有支腿;本實用新型的有益效果是：一種工藝廢水處理裝置，通過在容器殼體內部設置生物膜隔板，有效對污水進行過濾;通過設置鼓風機對污水內充氣產生震蕩，防止大顆粒阻塞生物膜，影響反應效果同時加快反應進程;通過設置控制器對鼓風機和抽水泵進行控制，進一步控制容器殼體內液位和生物膜過濾效果;本實用新型設備簡單，運行方便，造價相對較低，便于管理。

　　權利要求書

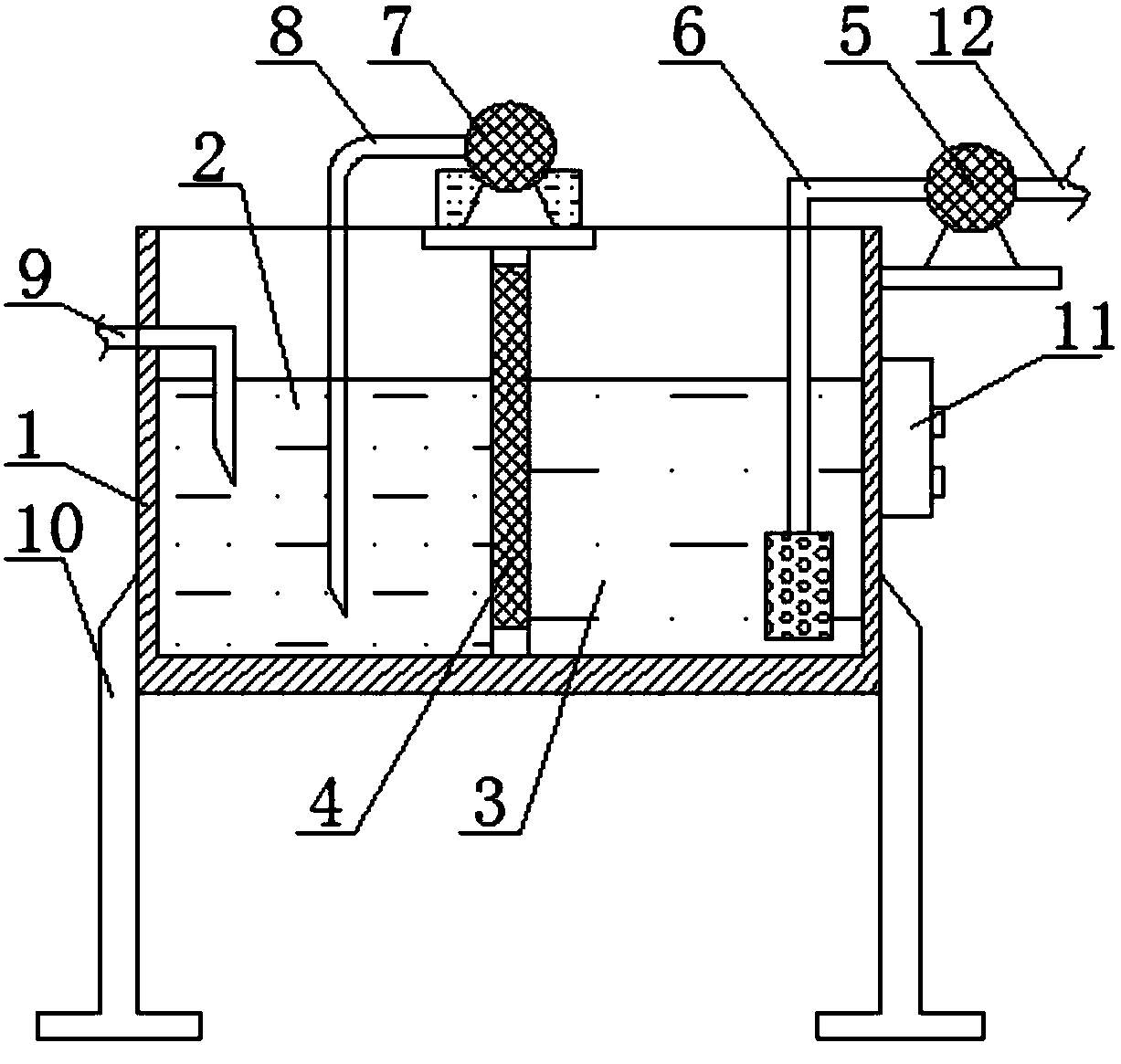

　　1.一種工藝廢水處理裝置，包括：容器殼體(1)，所述容器殼體(1)內部設置有生物濾膜隔板(4)，所述生物濾膜隔板(4)左側為污水反應池(2)，所述生物濾膜隔板(4)右側為清水池(3);所述生物濾膜隔板(4)上端設置有鼓風機(7)，所述鼓風機(7)連接有風管(8)，風管(8)內伸入污水反應池(2)底端;污水反應池(2)左側連接有污水進口管(9);所述清水池(3)右端設置有抽水泵(5)，所述抽水泵(5)連接有泵管(6)，所述泵管(6)內伸入清水池(3)的底端，所述抽水泵(5)還連接有清水出口管(12);所述抽水泵(5)下端安裝有控制器(11);所述容器殼體(1)下端連接有支腿(10)。

　　2.根據權利要求1所述的一種工藝廢水處理裝置，其特征在于：所述支腿(10)和容器殼體(1)為手工電弧焊焊接連接。

　　3.根據權利要求1所述的一種工藝廢水處理裝置，其特征在于：所述容器殼體(1)為NS334合金材料制成。

　　4.根據權利要求1所述的一種工藝廢水處理裝置，其特征在于：所述風管(8)為PVC材質制成。

　　說明書

　　一種工藝廢水處理裝置

　　技術領域

　　本實用新型涉及污水處理設備領域，具體的說是一種工藝廢水處理裝置。

　　背景技術

　　工業生產、居民生活都會產生污水，污水處理及回用是開發利用水資源的有效措施。污水回用是將城市污水、工業污水通過膜生物反應器等設備處理之后,將其用于綠化、沖洗、補充觀賞水體等非飲用目的,而將清潔水用于飲用等高水質要求的用途。城市污水、工業污水就近可得,可免去長距離輸水，而實現就近處理實現水資源的充分利用，同時污水經過就近處理，也可防止污水在長距離輸送過程中造成污水滲漏，導致污染地下水源。

　　基于以上原因，需要一種工藝廢水處理裝置被設計出來，通過在容器殼體內部設置生物濾膜隔板，有效對污水進行過濾;通過設置鼓風機對污水內充氣產生震蕩，防止大顆粒阻塞生物膜，影響反應效果同時加快反應進程;通過設置控制器對鼓風機和抽水泵進行控制，進一步控制容器殼體內液位和生物膜過濾效果，即一種工藝廢水處理裝置。

　　實用新型內容

　　為了解決上述現有污水處理裝置存在的技術問題，本實用新型提供一種工藝廢水處理裝置。

　　本實用新型解決其技術問題所采用的技術方案是：

　　一種工藝廢水處理裝置，包括：容器殼體，所述容器殼體內部設置有生物濾膜隔板，所述生物濾膜隔板左側為污水反應池，生物濾膜隔板右側為清水池;所述生物濾膜隔板上端設置有鼓風機，所述鼓風機連接有風管，風管內伸入污水反應池底端;污水反應池左側連接有污水進口管;所述清水池右端設置有抽水泵，所述抽水泵連接有泵管，所述泵管內伸入清水池的底端，所述抽水泵還連接有清水出口管;所述抽水泵下端安裝有控制器;所述容器殼體下端連接有支腿。

　　作為本實用新型的優選方案，所述支腿和容器殼體手工電弧焊焊接連接，具有很好的結構穩定性。

　　作為本實用新型的優選方案，所述容器殼體為NS334合金材料制成，具有很好的耐腐蝕性。

　　作為本實用新型的優選方案，所述風管為PVC材質制成，塑性較強，有效防止長期液體震動造成的疲勞斷裂。

　　本實用新型的有益效果是：一種工藝廢水處理裝置，通過在容器殼體內部設置生物濾膜隔板，有效對污水進行過濾;通過設置鼓風機對污水內充氣產生震蕩，防止大顆粒阻塞生物膜，影響反應效果同時加快反應進程;通過設置控制器對鼓風機和抽水泵進行控制，進一步控制容器殼體內液位和生物膜過濾效果;本實用新型設備簡單，運行方便，造價相對較低，便于管理。
