申請日2015.07.28

　　公開(公告)日2015.11.25

　　IPC分類號C02F1/00

　　摘要

　　本實用新型公開了一種用于潷水器的污泥刮除裝置，所述的用于潷水器的污泥刮除裝置包含一刮泥基板，所述的刮泥基板包含一橫向設置的板狀的刮泥主體，所述的刮泥主體的前部設有一“L”字形的刮泥槽，所述的刮泥主體的中部設有一導向滑槽，所述的刮泥主體的尾部設有一縱向設置的驅動側板，所述的驅動側板上設有一驅動圓孔，所述的驅動圓孔內設有一可轉動的驅動支架，所述的導向滑槽內設有一可滑動的刮泥支架，所述的刮泥支架與所述的驅動支架通過一驅動連桿相連接。當驅動支架開始轉動，在驅動連桿的作用下，刮泥支架在導向滑槽內往復運動，從而快速刮除刮泥槽內的污泥，有效避免了污泥堵塞潷水器，防止污水回流，實用性強。

　　權利要求書

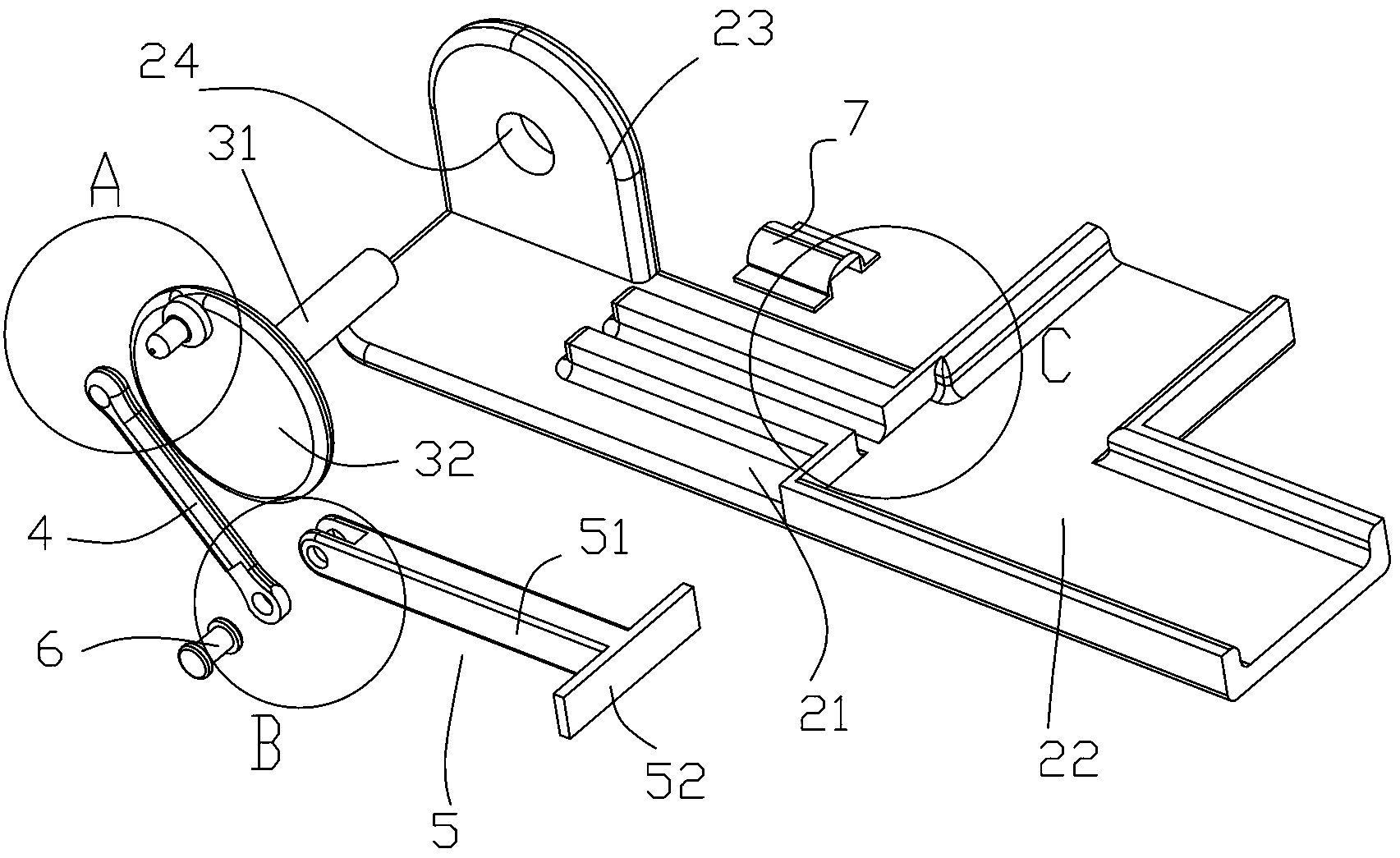

　　1.一種用于潷水器的污泥刮除裝置，其特征在于，所述的用于潷水器的污泥刮除裝置(1)包含一刮泥基板(2)，所述的刮泥基板(2)包含一橫向設置的板狀的刮泥主體(21)，所述的刮泥主體(21)的前部設有一“L”字形的刮泥槽(22)，所述的刮泥主體(21)的中部設有一導向滑槽(25)，所述的刮泥主體(21)的尾部設有一縱向設置的驅動側板(23)，所述的驅動側板(23)上設有一驅動圓孔(24)，所述的驅動圓孔(24)內設有一可轉動的驅動支架(3)，所述的導向滑槽(25)內設有一可滑動的刮泥支架(5)，所述的刮泥支架(5)與所述的驅動支架(3)通過一驅動連桿(4)相連接，所述的驅動支架(3)包含一驅動主軸(31)和一圓盤狀的驅動圓盤(32)，所述的驅動圓盤(32)的外側邊緣設有一驅動柱頭(33)，所述的驅動連桿(4)的頭部設有一第一連桿圓孔(41)，所述的驅動連桿(4)的尾部設有一第二連桿圓孔(42)，所述的驅動柱頭(33)貫穿所述的第一連桿圓孔(41)，所述的刮泥支架(5)包含一長條狀的刮泥導桿(51)，所述的刮泥導桿(51)的頭部設有一長條狀的刮泥擋板(52)，所述的刮泥擋板(52)的設置方向與所述的刮泥導桿(51)相互垂直，所述的刮泥導桿(51)的尾部設有一對導桿凸緣(53)，所述的導桿凸緣(53)上分別設有一凸緣通孔(54)，所述的凸緣通孔(54)與所述的第二連桿圓孔(42)通過一活動銷頭(6)相連接，所述的導向滑槽(25)上設有一引導壓塊(7)，所述的引導壓塊(7)的底部設有一壓塊滑槽(71)，所述的壓塊滑槽(71)與所述的刮泥導桿(51)相配合。

　　2.根據權利要求1所述的用于潷水器的污泥刮除裝置，其特征在于，所述的刮泥基板(2)和刮泥支架(5)均為不銹鋼制成。

　　說明書

　　用于潷水器的污泥刮除裝置

　　技術領域

　　本實用新型涉及一種污水處理設備，更確切地說，是一種用于潷水器的污泥刮除裝置。

　　背景技術

　　潷水器是一種常見的污水處理設備，由于潷水器長期沉浸在污水中，潷水器的引水槽內極容易積累污泥，導致潷水器內的污水回流，需用人工定期清洗，頗為麻煩。

　　實用新型內容

　　本實用新型主要是解決現有技術所存在的技術問題，從而提供一種用于潷水器的污泥刮除裝置。

　　本實用新型的上述技術問題主要是通過下述技術方案得以解決的：

　　一種用于潷水器的污泥刮除裝置，所述的用于潷水器的污泥刮除裝置包含一刮泥基板，所述的刮泥基板包含一橫向設置的板狀的刮泥主體，所述的刮泥主體的前部設有一“L”字形的刮泥槽，所述的刮泥主體的中部設有一導向滑槽，所述的刮泥主體的尾部設有一縱向設置的驅動側板，所述的驅動側板上設有一驅動圓孔，所述的驅動圓孔內設有一可轉動的驅動支架，所述的導向滑槽內設有一可滑動的刮泥支架，所述的刮泥支架與所述的驅動支架通過一驅動連桿相連接，所述的驅動支架包含一驅動主軸和一圓盤狀的驅動圓盤，所述的驅動圓盤的外側邊緣設有一驅動柱頭，所述的驅動連桿的頭部設有一第一連桿圓孔，所述的驅動連桿的尾部設有一第二連桿圓孔，所述的驅動柱頭貫穿所述的第一連桿圓孔，所述的刮泥支架包含一長條狀的刮泥導桿，所述的刮泥導桿的頭部設有一長條狀的刮泥擋板，所述的刮泥擋板的設置方向與所述的刮泥導桿相互垂直，所述的刮泥導桿的尾部設有一對導桿凸緣，所述的導桿凸緣上分別設有一凸緣通孔，所述的凸緣通孔與所述的第二連桿圓孔通過一活動銷頭相連接，所述的導向滑槽上設有一引導壓塊，所述的引導壓塊的底部設有一壓塊滑槽，所述的壓塊滑槽與所述的刮泥導桿相配合。

　　作為本實用新型較佳的實施例，所述的刮泥基板和刮泥支架均為不銹鋼制成。

　　本實用新型的用于潷水器的污泥刮除裝置的優點是：使用時，驅動支架的驅動主軸與一外置的驅動電機相連接，當驅動電機啟動后，驅動支架開始轉動，在驅動連桿的作用下，刮泥支架在導向滑槽內往復運動，從而快速刮除刮泥槽內的污泥，有效避免了污泥堵塞潷水器，防止污水回流，大大提高了潷水器的可靠性和易用性，實用性強。
