申請日2017.01.06

　　公開(公告)日2017.05.31

　　IPC分類號B01J8/02; B01J8/04; C02F1/72

　　摘要

　　本發明公開了一種用于污水處理的催化反應罐，由圓柱形的外殼和圓柱形的內膽所組成，外殼和內膽之間設有保溫層，筒體頂部設有出料管，筒體的底部設有進料管，內膽內活動安裝有多個催化劑反應桶，催化劑反應桶由上、下兩個圓形的篩網端面和圓柱形桶壁所組成，桶壁的直徑與內膽的內徑相匹配，催化反應桶的內壁設有一道圓環形的折流板，折流板上均勻分布有多個垂直安裝的折流通孔;本發明通過改進型的催化反應罐，罐體內部添加獨立于罐體內膽的催化劑反應桶，催化劑在長時間反應后，收集和更換方便;通過分流器和折流板的組合作用，方便污水與催化劑的充分混合，提高了整體裝置的反應效率。

　　權利要求書

　　1.一種用于污水處理的催化反應罐，所述的催化反應罐為圓柱形的筒體結構，其特征在于，所述的筒體結構由圓柱形的外殼和圓柱形的內膽所組成，外殼和內膽之間設有保溫層，所述的筒體頂部設有出料管，筒體的底部設有進料管，所述的內膽內活動安裝有多個催化劑反應桶，所述的催化劑反應桶由上、下兩個圓形的篩網端面和圓柱形桶壁所組成，桶壁的直徑與內膽的內徑相匹配，所述催化反應桶的內壁設有一道圓環形的折流板，所述的折流板上均勻分布有多個縱向安裝的折流通孔。

　　2.根據權利要求1所述的用于污水處理的催化反應罐，其特征在于，所述的進料管上設有進料閥和分支管路，所述的分支管路為排空管。

　　3.根據權利要求1所述的用于污水處理的催化反應罐，其特征在于，所述的內膽底部設有圓形的分流器，分流器的底部連接進料管，分流器的頂部設有多個分流口。

　　4.根據權利要求3所述的用于污水處理的催化反應罐，其特征在于，所述的分流器上方的內膽上設有圓環形的定位擋圈，所述的催化反應桶固定安裝在定位擋圈上。

　　5.根據權利要求1所述的用于污水處理的催化反應罐，其特征在于，所述的保溫層內填充有保溫材料。

　　6.根據權利要求1所述的用于污水處理的催化反應罐，其特征在于，多個催化反應罐為串聯的結構，單個催化反應罐的出料管連接下一個催化反應罐的進料管。

　　說明書

　　用于污水處理的催化反應罐

　　技術領域

　　本發明涉及催化反應處理污水領域，尤其涉及一種用于污水處理的催化反應罐。

　　背景技術

　　催化氧化法為是用于污水處理的方法之一，其主要利用催化劑在一定溫度和壓力下對污水進行處理，催化氧化污水中的有害物質，使其轉化為無害的物質。為了滿足這些反應的要求，需要特制的催化反應罐進行反應。

　　對于反應罐本身，催化劑在長時間使用后，催化劑表面容易富集污水中的雜質，這時候需要對催化劑進行清理和更換，因此密封結構的罐體不適用于該反應，而且在更換催化劑時，如何方便收集和取出罐體中的催化劑，也是困擾技術人員的的問題之一;最后，催化劑在反應罐內是需要均勻分布的，催化劑與污水的接觸面積直接影響到整體的反應效率。

　　發明內容

　　針對上述存在的問題，本發明目的在于提供一種結構簡單，方便收集和更換催化劑，催化劑與液體介質接觸充分，反應效率高的用于污水處理的催化反應罐。

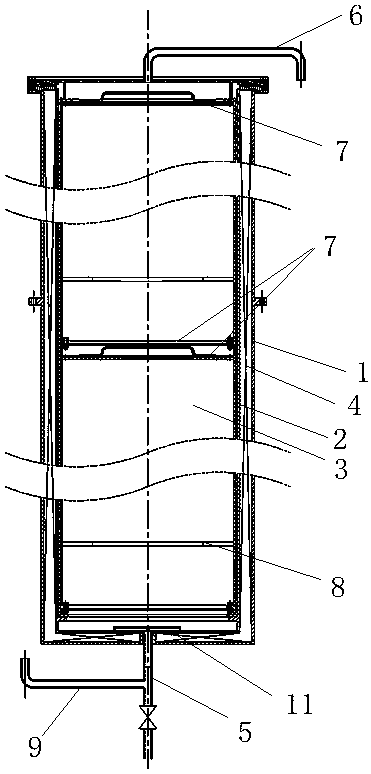

　　為了達到上述目的，本發明采用的技術方案如下：一種用于污水處理的催化反應罐，所述的催化反應罐為圓柱形的筒體結構，所述的筒體結構由圓柱形的外殼和圓柱形的內膽所組成，外殼和內膽之間設有保溫層，所述的筒體頂部設有出料管，筒體的底部設有進料管，所述的內膽內活動安裝有多個催化劑反應桶，所述的催化劑反應桶由上、下兩個圓形的篩網端面和圓柱形桶壁所組成，桶壁的直徑與內膽的內徑相匹配，所述催化反應桶的內壁設有一道圓環形的折流板，所述的折流板上均勻分布有多個縱向安裝的折流通孔。

　　本發明所述的進料管上設有進料閥和分支管路，所述的分支管路為排空管;當整體反應完成后，催化劑反應桶從內膽中取出，內膽內殘余的液體需要通過排空管進行排空，方便對罐體內部的清理和維護。

　　本發明所述的內膽底部設有圓形的分流器，分流器的底部連接進料管，分流器的頂部設有多個分流口;通過分流器將污水均勻的從催化反應桶的底部通入，方便污水與催化反應桶內儲存的催化劑的充分接觸，提高反應效率。

　　本發明所述的分流器上方的內膽上設有圓環形的定位擋圈，所述的催化反應桶固定安裝在定位擋圈上;催化反應桶通過定位擋圈固定定位，篩網端面不直接與分流器接觸，方便分流器均勻的分布液體。

　　本發明所述的保溫層內填充有保溫材料;為了保溫和防止人員燙傷，在外殼與內膽之間的保溫層內填充了保溫材料，有效的避免溫度散發的能量的損耗。

　　本發明的多個催化反應罐為串聯的結構，單個催化反應罐的出料管連接下一個催化反應罐的進料管;由于污水是一直是在催化反應罐內流動的，一個催化反應罐不能對污水完全處理的話，可以通過多個串聯的催化反應罐連續反應，保證污水的充分處理。

　　本發明的優點在于：本發明通過改進型的催化反應罐，罐體內部添加獨立于罐體內膽的催化劑反應桶，催化劑在長時間反應后，收集和更換方便;于此同時，催化劑反應桶的結構不影響污水在內膽的正常流動，通過分流器和折流板的組合作用，方便污水的均勻分布，同時方便其與催化劑的充分混合，提高了整體裝置的反應效率。
